Ripetizione circolare dello schizzo
Crea uniformemente diverse istanze di entità schizzo intorno a un asse o un mate connector. Le ripetizioni circolari possono essere aperte o chiuse, come descritto di seguito.




Lo strumento schizzo ripetizione circolare consente di creare più istanze di entità dello schizzo in modo uniforme attorno a un asse o a un mate connector. Le ripetizioni circolari possono essere aperte o chiuse.
Per creare una serie di istanze di ripetizioni circolari dello schizzo, seleziona l'entità dello schizzo da modellare (o l'intero schizzo). Fai clic sullo strumento Ripetizione circolare dello schizzo nella barra strumenti dello schizzo. Un set di tre istanze è creato automaticamente. Fai doppio clic per inserire il numero di istanze nella ripetizione e premi il tasto Invio.
Per modificare l'angolazione del motivo aperto, fai clic sulla freccia per selezionarlo, quindi trascinalo in una nuova posizione angolare. Se necessario, fai doppio clic sull'indicatore dell'angolo per modificare l'angolo numericamente, quindi premi Invio sulla tastiera.
Al termine fai clic con il pulsante sinistro del mouse per accettare la ripetizione circolare dello schizzo.
Passaggi: Ripetizione radiale
- Selezionate l'entità o le entità di schizzo da modellare, quindi fate clic su
:

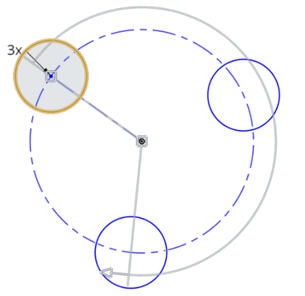

La ripetizione iniziale creata è:
Fai doppio clic per immettere il numero di varianti della ripetizione. Fai clic e trascina per specificare l'angolo di una ripetizione aperta.
Fai doppio clic per inserire un valore angolare di una ripetizione aperta (visibile dopo aver fatto clic sull'icona a forma di freccia).

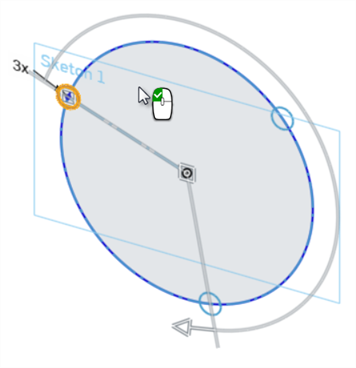

Fai doppio clic per specificare la distanza tra le entità. - Sposta il mouse nello spazio bianco e nota che l'icona è un mouse con un pulsante verde. Fai clic per accettare e impostare la ripetizione dello schizzo.
Passaggi: entità da ripetere radialmente (ripetizione aperta):
- Seleziona lo schizzo da ripetere, quindi fai clic su
:

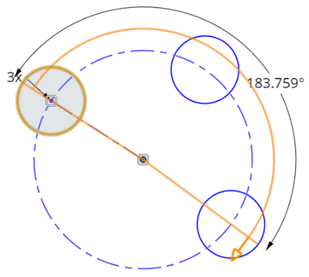

- Dopo aver creato la ripetizione iniziale, fai clic e trascina la punta della freccia per ridurre la quota dell'angolo e aprire la ripetizione:

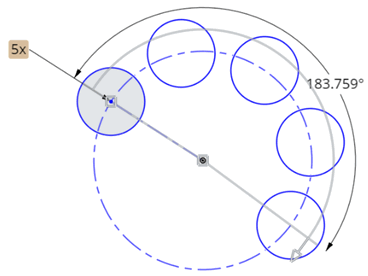

- Una volta accettata la ripetizione, quando modifichi il conteggio delle istanze, la ripetizione rimane aperta:
Suggerimenti
- Motivi circolari (impostazione predefinita): motivi chiusi (360) o ). Tuttavia, è possibile fare clic e trascinare il manipolatore (punta della freccia) per modificare il valore dell'angolo e creare un motivo aperto.
- Inizialmente vengono create ripetizioni circolari sull'origine (ma non vincolate da essa). Fai clic e trascina l'icona centrale per riposizionare e ridimensionare la ripetizione.
- Puoi eliminare qualsiasi entità dello schizzo nella ripetizione senza influire sull'integrità della ripetizione. Modificare il numero di occorrenze dell'entità dello schizzo non ripristina un'entità eliminata; lo spazio di tale entità viene lasciato vuoto.
Per informazioni sulle ripetizioni lineari dello schizzo, vedi Ripetizione lineare dello schizzo.

Crea uniformemente diverse istanze di entità schizzo intorno a un asse o un mate connector. Le ripetizioni circolari possono essere aperte o chiuse, come descritto di seguito.
Passaggi
- Tocca
.
- Tocca per selezionare lo schizzo o gli schizzi da ripetere.

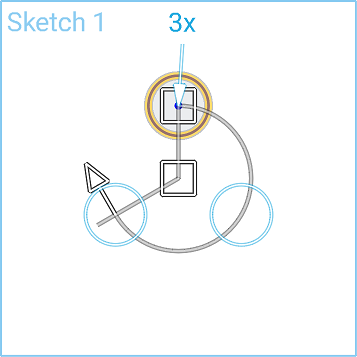

Viene creata una ripetizione chiusa iniziale. Il numero di istanze di entità di schizzo è visualizzato come "NumberX".
- Tocca due volte il valore dell'istanza per modificarlo.

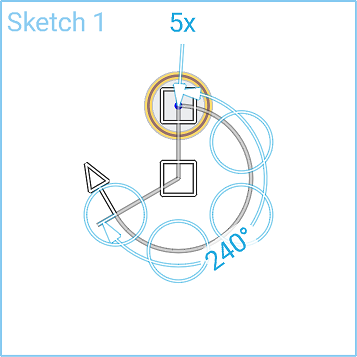

- Tocca e trascina il manipolatore di frecce per cambiare la ripetizione circolare da una ripetizione chiusa a una ripetizione aperta.
- Con una ripetizione aperta, tocca e trascina la freccia oppure tocca due volte il valore dei gradi per modificare l'asse della ripetizione.
- Tocca e trascina il manipolatore quadrato al centro della ripetizione per regolare il posizionamento dell'origine della ripetizione.

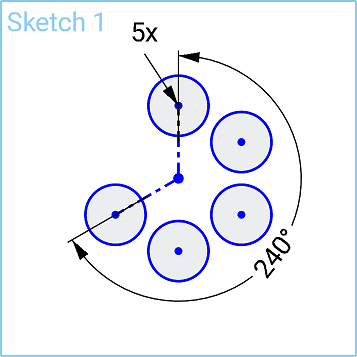

- Tocca due volte per completare la modifica della ripetizione circolare dello schizzo.
Suggerimenti
- Le ripetizioni circolari diventano, per impostazione predefinita, ripetizioni chiuse (360 gradi). Tuttavia, puoi toccare e trascinare la freccia del manipolatore per modificare il valore di angolazione e creare una ripetizione aperta.
- Inizialmente vengono create ripetizioni circolari sull'origine (ma non vincolate a essa). Tocca e trascina l'icona centrale per riposizionare e ridimensionare la ripetizione.
- Puoi eliminare qualsiasi istanza nella ripetizione senza influire sull'integrità della ripetizione. Modificare il numero di occorrenze dell'entità dello schizzo non ripristina un'entità eliminata; lo spazio di tale entità viene lasciato vuoto.
Per informazioni sulle ripetizioni di schizzo lineari, vedi Passaggi.

Crea uniformemente diverse istanze di entità schizzo intorno a un asse o un mate connector. Le ripetizioni circolari possono essere aperte o chiuse, come descritto di seguito.
Passaggi
- Tocca
.
- Tocca per selezionare lo schizzo o gli schizzi da ripetere.
Viene creata una ripetizione chiusa iniziale. Il numero di istanze di entità di schizzo è visualizzato come "NumberX".
- Tocca due volte il valore dell'istanza per modificarlo.
- Tocca e trascina il manipolatore di frecce per cambiare la ripetizione circolare da una ripetizione chiusa a una ripetizione aperta.
- Con una ripetizione aperta, tocca e trascina la freccia oppure tocca due volte il valore dei gradi per modificare l'asse della ripetizione.
- Tocca e trascina il manipolatore quadrato al centro della ripetizione per regolare il posizionamento dell'origine della ripetizione.
- Tocca due volte per completare la modifica della ripetizione circolare dello schizzo.
Suggerimenti
- Le ripetizioni circolari diventano, per impostazione predefinita, ripetizioni chiuse (360 gradi). Tuttavia, puoi toccare e trascinare la freccia del manipolatore per modificare il valore di angolazione e creare una ripetizione aperta.
- Inizialmente vengono create ripetizioni circolari sull'origine (ma non vincolate a essa). Tocca e trascina l'icona centrale per riposizionare e ridimensionare la ripetizione.
- Puoi eliminare qualsiasi istanza nella ripetizione senza influire sull'integrità della ripetizione. Modificare il numero di occorrenze dell'entità dello schizzo non ripristina un'entità eliminata; lo spazio di tale entità viene lasciato vuoto.
Per informazioni sulle ripetizioni di schizzo lineari, vedi Passaggi.
