Relazioni
Usa le relazioni sugli accoppiamenti per vincolare gradi di libertà tra gli accoppiamenti.
Tipi di relazioni
Al momento, Onshape offre questi tipi di relazioni:
- Relazione di trasmissione - Metti in relazione due accoppiamenti con gradi di libertà di rotazione
- Relazione pignone e cremagliera: metti in relazione un accoppiamento con grado di libertà di rotazione a un accoppiamento con grado lineare di libertà
- Relazione a vite - Vincola il grado di libertà di rotazione in un accoppiamento cilindrico al grado di libertà traslazionale nello stesso accoppiamento cilindrico
- Relazione lineare - Vincola il movimento lineare tra due accoppiamenti per cambiare con un rapporto costante
Usa le relazioni sugli accoppiamenti per limitare i gradi di libertà fra gli accoppiamenti. Onshape attualmente offre questi tipi di relazioni:
Passaggi
Per aggiungere una relazione:
- Seleziona una delle icone di relazione.
- Seleziona gli accoppiamenti richiesti che desideri vincolare nell'elenco principale degli accoppiamenti (o nell'elenco di funzioni in uno dei sottoassiemi correnti).
- Nella finestra di dialogo delle relazioni, verifica che sia selezionato il tipo di relazione desiderato:
- Seleziona gli accoppiamenti richiesti sul modello o dall'elenco Accoppiamenti.
-
Specifica un grado di libertà per tale accoppiamento, se necessario:
- Quando selezioni accoppiamenti con i gradi esatti di libertà richiesti dalla relazione, Onshape visualizza il grado di libertà nella finestra di dialogo per ciascun accoppiamento.
Le icone indicano i gradi di libertà specifici di ciascun accoppiamento: movimento lineare lungo l'asse Z per gli accoppiamenti scorrimento e movimento rotante attorno all'asse Z per gli accoppiamenti rotazione.
- Se selezioni accoppiamenti con più gradi di libertà di quanto richiesto dalla relazione, viene visualizzata una seconda finestra di dialogo in cui puoi selezionare il grado di libertà desiderato per ogni accoppiamento selezionato.
- Quando selezioni accoppiamenti con i gradi esatti di libertà richiesti dalla relazione, Onshape visualizza il grado di libertà nella finestra di dialogo per ciascun accoppiamento.
- Specifica la distanza per rivoluzione (e le unità, se non si utilizzano le unità predefinite).
- Una volta selezionati i gradi di libertà appropriati per entrambi gli accoppiamenti, la finestra di dialogo viene popolata e resa pronta per essere accettata.
Puoi utilizzare espressioni e funzioni trigonometriche nei campi numerici negli Assiemi.
Usa le relazioni sugli accoppiamenti per limitare i gradi di libertà fra gli accoppiamenti. Onshape attualmente offre questi tipi di relazioni:
- Relazione di trasmissione: crea un rapporto costante di rotazione angolare tra gli accoppiamenti
- Relazione pignone e cremagliera: mette in relazione il grado di libertà di rotazione di un accoppiamento rotazione con il grado lineare di libertà di un accoppiamento scorrimento
- Relazione a vite : vincola il grado di libertà di rotazione in un accoppiamento cilindrico al grado di libertà traslazionale nello stesso accoppiamento cilindrico
- Relazione lineare: vincola il movimento lineare tra due accoppiamenti scorrimento in modo che cambi con un rapporto costante
Passaggi
Per aggiungere una relazione:

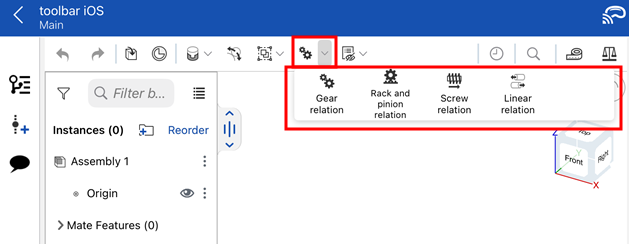

- Seleziona una delle icone di relazione.
- Seleziona gli accoppiamenti richiesti che desideri correlare nell'elenco principale delle funzioni di accoppiamento (o nell'elenco funzioni in uno dei sottoassiemi correnti),
- Nella finestra di dialogo delle relazioni, verifica che sia selezionato il tipo di relazione desiderato e inserisci le informazioni richieste.
La relazione ha successo solo se gli accoppiamenti scelti sono appropriati per il tipo di relazione scelto.
Usa le relazioni sugli accoppiamenti per limitare i gradi di libertà fra gli accoppiamenti. Onshape attualmente offre questi tipi di relazioni:
- Relazione di trasmissione: crea un rapporto costante di rotazione angolare tra gli accoppiamenti
- Relazione pignone e cremagliera: mette in relazione il grado di libertà di rotazione di un accoppiamento rotazione con il grado lineare di libertà di un accoppiamento scorrimento
- Relazione a vite: vincola il grado di libertà di rotazione in un accoppiamento cilindrico al grado di libertà traslazionale nello stesso accoppiamento cilindrico
- Relazione lineare: vincola il movimento lineare tra due accoppiamenti scorrimento in modo che cambi con un rapporto costante
Passaggi
Per aggiungere una relazione:
- Seleziona una delle icone di relazione.
- Seleziona gli accoppiamenti richiesti che desideri correlare nell'elenco principale delle funzioni di accoppiamento (o nell'elenco funzioni in uno dei sottoassiemi correnti),
- Nella finestra di dialogo delle relazioni, verifica che sia selezionato il tipo di relazione desiderato e inserisci le informazioni richieste.
La relazione ha successo solo se gli accoppiamenti scelti sono appropriati per il tipo di relazione scelto.
