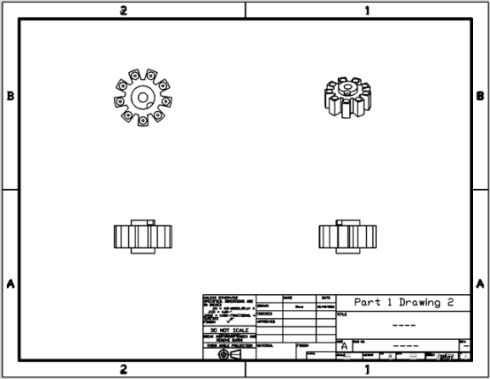

Inserisci il contenuto di un file DXF o DWG come entità di disegno Onshape. Utilizza questo strumento come metodo per creare un modello personalizzato; per ulteriori informazioni, vedi Modelli del disegno personalizzati.

1. Fai clic su .

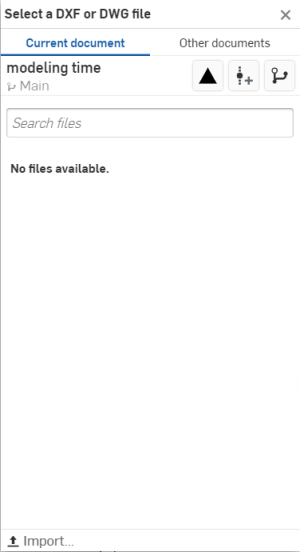

2. Nella finestra di dialogo visualizzata inserisci una frase di ricerca nella casella di ricerca file per individuare un file o selezionane uno dall'elenco.

Inoltre puoi fare clic su Altri documenti nella finestra di dialogo per cercare un documento che ha un file immagine già caricato. Inserire un file da un altro documento Onshape (di cui sei proprietario o che è stato condiviso con te) copia il file.

Se non sono elencati file, utilizza l'opzione Importa nella parte inferiore della finestra di dialogo per inserirne uno nel documento.

Suggerimenti

• I contenuti vengono importati dall'area grafica e copiati nel disegno.
• Vengono importate solo la geometria wireframe (linee, archi, polilinee ecc.) e le note dell'area grafica (nessun dato 3D).
• Tutti i colori sono rimossi e viene applicato il colore predefinito nel disegno Onshape (il colore del livello appropriato). Per cambiare il colore di sfondo:
  • Vai a Il mio account > Preferenze > Disegni e seleziona Scuro o Chiaro. Fai clic su Salva impostazioni disegno.
• Tutti i blocchi sono esplosi.
• Tutte le polilinee sono esplose.
• Tutte le note semplici vengono convertite in Note e sono modificabili.
• Utilizza il comando Sposta in nel menu contestuale della vista (fai clic con il pulsante destro del mouse) per aggiungere elementi a: Cartiglio, Cornice e Layout di zona.

Gli elementi verranno aggiunti al livello corrispondente: cartiglio, cornice o layout di zona.

---
