Navigazione tra le viste e visualizzazione delle parti

Le opzioni di Preferenze grafica consentono di modificare lo Spessore della linea, il Colore speculare, la Brillantezza e il Campo visuale del modello in un Part Studio o Assieme. Queste opzioni sono particolarmente utili quando si modellano superfici.

1. Seleziona Opzioni fotocamera e rendering, quindi Preferenze grafica:

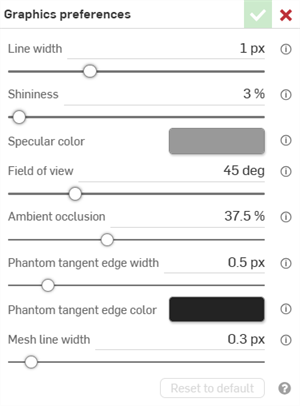

2. Si apre la seguente finestra di dialogo:



3. Modifica le opzioni come richiesto:

   • Spessore della linea: determina lo spessore della linea di superfici e bordi. Usa il cursore orizzontale o inserisci un dato di configurazione numerico da 0,1 a 3 pixel.



     Line width: 0.5 px



     Line width: 3 px

   • Brillantezza: controlla la brillantezza predefinita delle superfici ombreggiate. Usa il cursore orizzontale o inserisci un dato di configurazione numerico compreso tra 1 e 100 percento.



     Shininess: 1%



     Shininess: 100%

   • Specular color - Controls the default specular color of shaded surfaces. Click the color swatch to open the Specular color dialog to select a color from the Color picker.



     Esempio di Colore speculare

   • Campo visivo (disponibile solo quando la Vista prospettiva è abilitata): determina il campo visivo della telecamera prospettica. Usa il cursore orizzontale o inserisci un dato di configurazione numerico compreso tra 20 e 120 gradi.



     Field of view: 20 degrees



     Field of view: 100 degrees

   • Ambient occlusion - Controls the intensity of ambient occlusion shading, from 0% - 100% (default: 37.5%). Higher values create soft dark shading along edges, corners, crevices, and other locations where parts meet or intersect. This helps simulate real world indirect light coverage at these locations. Lower values create less shading at these locations.

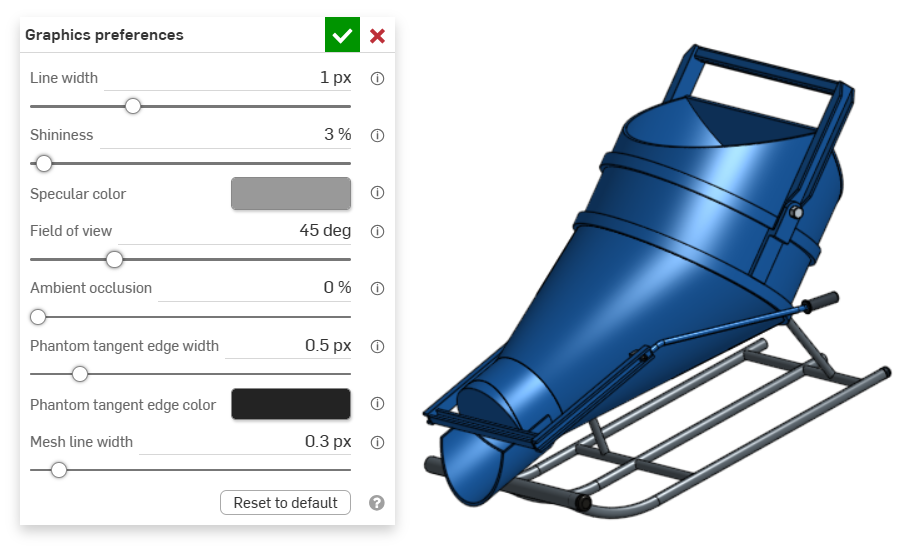

     Ambient occlusion: 0%

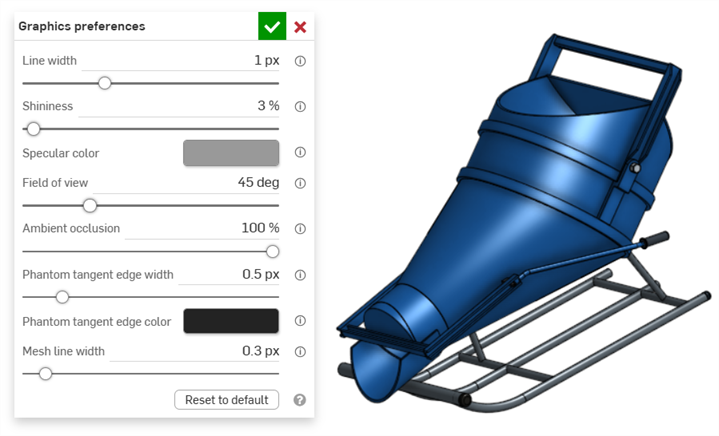

     Ambient occlusion: 100%

   • Phantom tangent edge width - If Tangent edges are set to phantom, this controls the line width of those edges, from 0.1 - 3 px (default: 0.5 px).

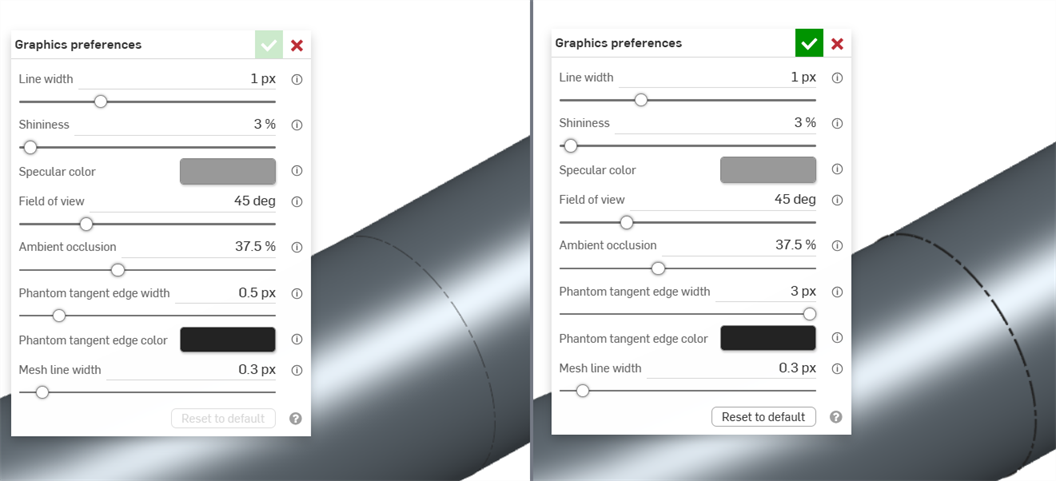

     Phantom tangent edge width: 0.5 px (left); 3px (right)

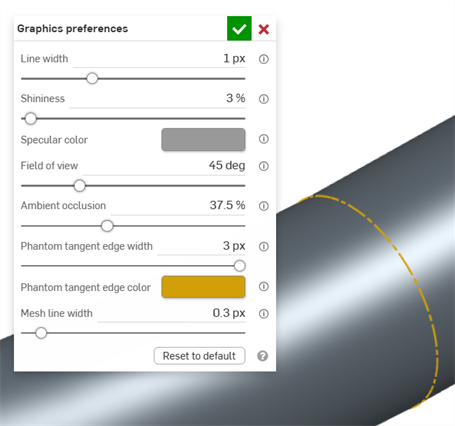

   • Phantom tangent edge color - If Tangent edges are set to phantom, this controls the default color of those edges. Click the color swatch to open the Phantom tangent edge color dialog to select a color from the Color picker.



   • Mesh line width - Controls the line width of mesh surfaces and edges, from 0.1 - 3 px (default: 0.3 px).

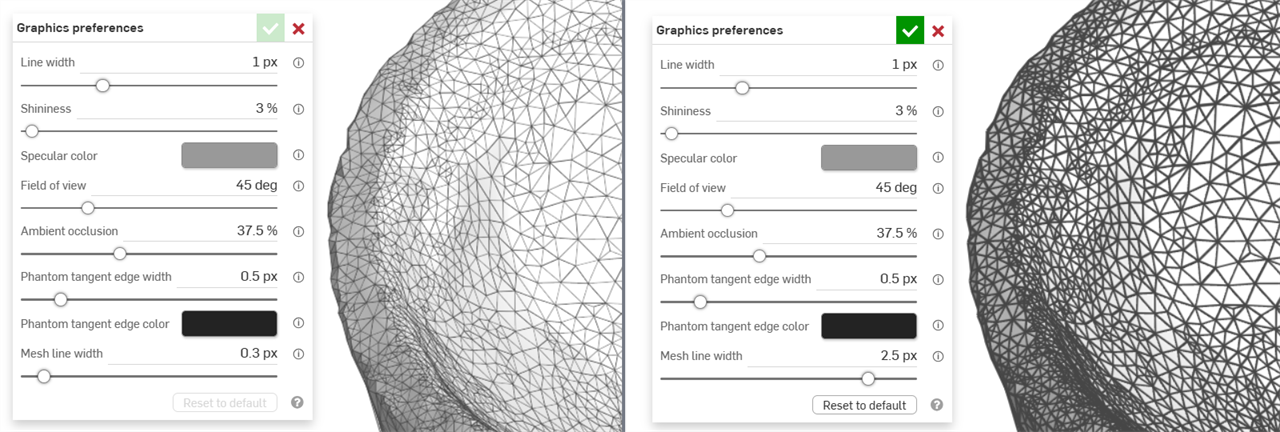

     Mesh line width: 0.3 px (left); 2.5 px (right)

   • Ripristina predefinito: fai clic su questo pulsante per riportare tutte le opzioni della finestra di dialogo ai valori predefiniti.

Fai clic sull'opzione Vista precedente nel menu a discesa Opzioni fotocamera e rendering per riportare il modello nell'area grafica alla vista in cui si trovava in precedenza.

La direzione della rotellina del mouse per lo zoom è configurabile nelle preferenze dell'account utente.

Per eseguire lo zoom:

• Zoom ottimizzato (scorciatoia: f, doppio clic sulla rotellina del mouse) - Seleziona questo comando o utilizza il tasto di scelta rapida per ingrandire l'intero Part Studio, l'assieme o il disegno nella vista.
• Zoom su finestra (scorciatoia: w) - Seleziona questo comando, quindi fai clic e trascina una casella attorno all'area che desideri ingrandire in un Part Studio, in un assieme o in un disegno. Il tasto di scelta rapida attiva e disattiva la funzione.
• Zoom su selezione - Seleziona questo comando per ingrandire le entità selezionate.

Zoom su selezione

Utilizzare Zoom su selezione per trasformare la vista in un primo piano delle entità selezionate.

Effettua una selezione nell'area grafica:

Espandi il menu Vista e seleziona Zoom su selezione:

I bordi tangenti sono bordi formati tra una curva e un bordo lineare, ad esempio da raccordi o bordi levigati.

Per selezionare il trattamento visivo delle linee tangenti, seleziona una delle seguenti tre modalità di visualizzazione:

• Visibile - I bordi tangenti sono mostrati come linee continue. Questa è l'impostazione predefinita.
• Fittizio: i bordi tangenti sono visualizzati come linee tratteggiate; noto anche come Carattere in alcuni sistemi.
• Rimosso: i bordi tangenti sono rimossi visivamente dalla vista.

Tre diverse opzioni di bordo tangente, da sinistra a destra: Visibile (impostazione predefinita), Fantasma e Rimosso.

I bordi tangenti sono attualmente disponibili solo per i nuovi modelli creati in un Part Studio o un assieme e solo sulla piattaforma browser.

Imposta il livello di trasparenza di una parte tramite il menu contestuale Parte; fai clic con il pulsante destro del mouse sul nome di una parte nell'elenco delle parti e seleziona Editor aspetto. Vedi Personalizzazione parti, facce e caratteristiche: aspetto per ulteriori informazioni.

La vista in sezione consente di selezionare uno o più piani, mate connector, facce cilindriche, facce coniche o facce planari da utilizzare nella creazione di sezioni. La vista in sezione è attivabile tramite il View cube o selezionando la vista in sezione nel menu contestuale.

Una volta che il manipolatore è visibile, può essere spostato tramite la sfera (cerchio aperto al centro) e agganciato a qualsiasi punto di deduzione sulla parte, sulla superficie o sull'assieme. Gli elementi sezionati sono visualizzabili sia nei Part Studio che negli assiemi:

1. Seleziona uno o più piani, mate connector, facce cilindriche, facce coniche o facce planari per la parte o la superficie.
2. Expand the Camera and render options menu and select Section view (shown below). Alternatively, right-click on a part in the Part Studio or an assembly in an Assembly tab, and select Section view from the context menu.

Puoi anche attivare Vista in sezione prima di effettuare qualsiasi selezione.

3. La parte/superficie è sezionata nel punto scelto nel passaggio 1 precedente (faccia cilindrica, faccia conica, faccia planare, piano o mate connector). Un manipolatore appare nell'ultima posizione selezionata e si apre una finestra di dialogo elenca le selezioni:



Se esistono parti che si intersecano, queste sono renderizzate in rosso.

4. Fai clic e trascina il cerchio aperto (sfera) del manipolatore per posizionarlo. Ricorda che puoi agganciarlo a qualsiasi punto di deduzione sulla parte o sull'assieme, anche ai centroidi dei cilindri (i contrassegni bianchi qui di seguito indicano i punti di deduzione):





5. Utilizza il manipolatore per modificare la profondità e/o l'angolo della sezione.
   1. Usa la freccia per modificare la profondità, trascinandola in una direzione o nell'altra. Fai clic sul manipolatore per invertire la direzione della vista.
   2. Usa gli indicatori angolari per trascinare gli elementi desiderati con un'angolazione specifica.
   3. Utilizza il campo numerico per digitare la profondità o l'angolo della vista.





6. Per selezionare un piano di sezionamento diverso mentre la finestra di dialogo rimane aperta, è sufficiente fare clic sulla posizione desiderata per questo nuovo piano di sezionamento: tale operazione visualizza un nuovo manipolatore e un nuovo piano di sezione.



7. Per visualizzare la sezione normale al piano della vista in sezione, utilizza il tasto di scelta rapida N oppure fai clic con il pulsante destro del mouse e seleziona la vista Normale a nel menu contestuale.
8. Per escludere una o più parti (superficie o superfici) dalla selezione, attiva il campo Elementi da escludere quindi effettua la selezione nell'area grafica.



9. Per includere una o più parti (superficie o superfici) nella sezione, seleziona la scheda Includi, quindi seleziona gli elementi da includere nell'area grafica:



10. È possibile spostare il modello mentre si è nella vista in sezione. Fai clic all'esterno della finestra di dialogo per chiuderla, quindi manipola il modello nel modo desiderato.
11. If Section view is not turned off and the dialog box is closed, open the dialog again by double-clicking on the section plane. Alternatively, click the Camera and render options menu or right-click on the part or assembly to access the context menu, and select Edit section view.
12. Select Turn off section view from the Camera and render options menu or context menu when finished.

È possibile utilizzare la vista Sezione e quindi salvare la vista come vista con nome.

È inoltre possibile utilizzare lo strumento Misura su facce, bordi e vertici in una vista in sezione. Vedi Strumento di misura e Strumento di misura di assemblaggio per ulteriori informazioni.

Scorciatoie da tastiera per la vista

• Vista frontale = Maiusc 1
• Vista posteriore = Maiusc 2
• Vista a sinistra = Maiusc 3
• Vista destra = Maiusc 4
• Vista dall'alto = Maiusc 5
• Vista dal basso = Maiusc 6
• Vista isometrica = Maiusc 7
• Vista in sezione = Shift X
• Vista con nome = Maiuscolo V

maiusc+r

Utilizza il cursore per selezionare/deselezionare la visualizzazione con la massima qualità di tassellatura per il Part Studio o l'assieme attualmente attivo. Ricorda che questa operazione potrebbe determinare un leggero calo delle prestazioni. Quando attivi questa opzione, le notifiche blu sono visualizzate come mostrato di seguito:

Per ulteriori informazioni su come questa modalità di visualizzazione potrebbe influire sulle prestazioni, consultaModalità alta qualità.

Onshape mostra i fori e le disconnessioni in un modello, inclusi i bordi laminari delle superfici, che potrebbero necessitare di riparazione quando selezioni Evidenzia i bordi del bordo. Questa funzione è particolarmente utile quando importi parti che richiedono la riparazione di superfici.

Seleziona Evidenzia i bordi limite nel menu delle opzioni di fotocamera e rendering. I bordi che potrebbero richiedere una riparazione vengono evidenziati con linee rosse continue quando i bordi sono visibili e linee rosse tratteggiate quando i bordi sono nascosti:

Questo strumento è disponibile solo nei Part Studio. Per ulteriori informazioni, vedi Riparazione di modelli importati.

Se attivo, il blocco della rotazione 3D blocca la capacità dell'utente di ruotare in 3D l'area grafica. Ciò è particolarmente utile quando stai tentando di selezionare e trascinare un'entità.

Si trova direttamente sopra il View cube nei Part Studio e negli assiemi.

Per attivare il blocco rotazione 3D, tocca il pulsante. Per disattivare, tocca di nuovo il pulsante o conferma una funzione.

Il blocco della rotazione 3D si attiva per impostazione predefinita in determinate situazioni:

• Part Studio - Se uno schizzo è aperto e selezioni un'entità, il Blocco rotazione 3D si attiva per impostazione predefinita. Ciò consente di trascinare la selezione senza ruotare la vista. Sblocca toccando il pulsante.
• Assieme - Se sono selezionati un'istanza, un mate connector o un'entità, il Blocco rotazione 3D si attiva per impostazione predefinita. Ciò consente di trascinare la selezione senza ruotare la vista. Sblocca toccando il pulsante.

Il View cube si trova nell'angolo in alto a destra dell'area grafica. Quando è selezionato, viene visualizzato un elenco di diverse opzioni di visualizzazione. Selezionane una per modificare la vista dell'area grafica o le impostazioni di visualizzazione delle parti. Questo è un modo semplice e veloce per ottenere una visione ben orientata delle parti senza dover effettuare rotazioni o ingrandimenti 2D/3D.

Passaggi

1. Tocca il View cube. Viene visualizzato un elenco di opzioni.



2. Tocca per selezionare un'opzione di visualizzazione o seleziona Annulla.
3. Scorri per visualizzare altre opzioni.

Spiegazione delle opzioni

• Superiore, Inferiore, Frontale, Indietro, Destra e Sinistra: seleziona una di queste opzioni per una vista frontale del rispettivo piano.
• Isometrica, Dimetrica, Trimetrica - Seleziona una di queste per la rispettiva vista angolata.
• Zoom ottimizzato - Seleziona questa opzione per ridimensionare l'area grafica per adattarla allo schermo. Questo può determinare lo zoom in avanti o indietro della vista.
• Vista prospettica - Attiva e disattiva la vista prospettica. La vista prospettica mostra la distanza relativa dal punto di vista al modello e crea un punto di fuga mentre il punto di vista (o fotocamera immaginaria) si avvicina al modello. Le immagini sottostanti mostrano una vista frontale della stessa parte rispettivamente senza vista prospettica e con vista prospettica.





• Ombreggiato - Seleziona questa opzione per mostrare la parte con facce e bordi ombreggiati (impostazione predefinita).



• Ombreggiato senza bordi - Seleziona questa opzione per mostrare la parte ombreggiata, senza bordi.



• Ombreggiato con bordi nascosti - Seleziona questa opzione per mostrare la parte ombreggiata e mostrare i bordi nascosti (bordi che non si trovano nella linea di visione diretta).



• Bordi nascosti rimossi - Seleziona questa opzione per mostrare la parte non ombreggiata, con i bordi nascosti (bordi che non si trovano nella linea di visione diretta) rimossi.



• Bordi nascosti visibili - Seleziona questa opzione per mostrare la parte non ombreggiata, con i bordi nascosti (bordi che non si trovano nella linea di visione diretta) visibili.



• Traslucido - Seleziona questa opzione per mostrare la parte come traslucida.



• Vista in sezione - Seleziona questa opzione per accedere a un manipolatore che consente di regolare una vista in sezione di una parte, tramite un piano o una faccia planare.



  È necessario preselezionare un piano o una faccia planare prima di selezionare Vista in sezione.
  Trascina la freccia o uno dei due manipolatori direzionali per regolare il piano della vista di sezione creato dal piano o dalla faccia planare preselezionati. In questo caso, il piano frontale è utilizzato per creare una vista in sezione circa a metà delle parti.
