Interfaccia Render Studio - Area grafica

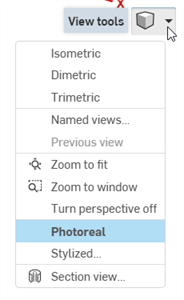

Le opzioni degli strumenti Vista Render Studio sono:

• Isometrico (maiusc+7): un metodo per rappresentare visivamente oggetti 3D in 2 dimensioni. La vista isometrica fornisce profondità visiva al modello o al progetto. È una proiezione assonometrica in cui i 3 assi delle coordinate appaiono ugualmente accorciati e l'angolo tra due di essi è di 120 gradi.

• Dimetrico: indica o incorpora un metodo per mostrare proiezione o prospettiva utilizzando un insieme di tre assi geometrici, di cui due della stessa scala o dimensione, ma il terzo di un altro.

• Trimetrico: metodo di proiezione in cui l'oggetto è mostrato con tutti e tre gli assi principali inclinati in modo ineguale dal piano di visualizzazione.

• Viste con nome: una vista con nome salva la vista della scena e le impostazioni della vista con un nome associato. È possibile creare tutte le viste con nome necessarie. Una volta salvata, puoi passare da una vista con nome all'altra in qualsiasi momento. La posizione del cubo di visualizzazione e tutte le impostazioni del menu Visualizza strumenti (eccetto Stilizzata) sono salvate con una vista con nome. Per ulteriori informazioni, vedi Creare e usare viste con nome.

• Vista precedente: riporta il modello nell'area grafica all'ultimo orientamento della vista. Usa questa opzione per annullare le modifiche accidentali all'orientamento della vista. Per una soluzione più permanente, prendi in considerazione l'uso di Viste con nome.

Anche l'attivazione/disattivazione di Prospettiva è considerata un cambio di visualizzazione e può essere annullata con l'opzione Vista precedente.

• Zoom ottimizzato (tasto di scelta rapida: 'f' ()): visualizza l'intera scena.

• Zoom su finestra (): seleziona questa opzione, quindi crea un riquadro di delimitazione che circonda un'area della scena per ingrandirla. In alternativa, usa il tasto di scelta rapida "w", quindi crea il riquadro di delimitazione (visualizzato di seguito):



• Attiva/Disattiva prospettiva: attiva (impostazione predefinita) e disattiva la vista prospettica. La vista prospettica mostra la distanza relativa dal punto di vista al modello e crea un punto di fuga man mano che il punto di vista (o fotocamera immaginaria) si avvicina al modello.

• Fotorealistico - Questa modalità produce un rendering realistico del modello nella scena. Fotorealistico (impostazione predefinita) e Stilizzato si escludono a vicenda: selezionandone uno si disattiva l'altro. Fotorealistico è consigliato per la maggior parte delle scene, tranne nei casi in cui le prestazioni rappresentano un aspetto importante.

• Stilizzato: questa modalità produce un rendering stilizzato delle parti della scena. Vedi Creazionedi un rendering stilizzato.

• Vista in sezione: crea un piano della vista in sezione e manipolatori di lunghezza/angolo sulla faccia o sulla posizione di una parte nell'area grafica. Crea altrettante viste in sezione e blocca la luce per ciascuna vista, secondo necessità. Vedi Creazione di una vista in sezione

Una vista con nome salva la vista della scena e le impostazioni della vista con un nome associato. È possibile creare e salvare tutte le viste denominate necessarie. Una volta effettuato il salvataggio, è possibile passare da una vista denominata all'altra in qualsiasi momento. La posizione del View cube e tutte le impostazioni del menu Visualizza strumenti (eccetto Stilizzata) sono salvate con una vista denominata.

Creare una vista con nome

1. Porta la parte, il Part Studio o l'Assieme in Render Studio.

2. Modifica la vista della scena utilizzando il View cube o modifica le impostazioni dello strumento di visualizzazione (eccetto Stilizzato).

3. Una volta impostato il modello secondo necessità, seleziona Viste con nome nel menu a discesa del View cube:



4. Si apre la finestra di dialogo Viste con nome:



5. Inserisci un nome nel campo Nome nuova vista:



6. Fai clic sul pulsante Aggiungi vista () per salvarla nell'elenco Viste con nome:



Accedere a una vista con nome

Una volta configurate diverse viste con nome:

1. Utilizza il menu a discesa Viste con nome per selezionare una delle viste:



2. Se necessario, seleziona l'opzione Seleziona proprietà. Deseleziona tutte le proprietà che non desideri siano visualizzate con la vista con nome selezionata:



Eliminare una vista con nome

Per eliminare una vista con nome, selezionala prima dal menu a discesa, quindi fai clic sul pulsante Elimina vista ():

Questa modalità produce un rendering stilizzato delle parti della scena. Le opzioni Stilizzato e Fotorealistico (impostazione predefinita) si escludono a vicenda; selezionandone una si disattiva l'altra. Quando si effettua una selezione,

1. Porta la parte, il Part Studio o l'Assieme in Render Studio.

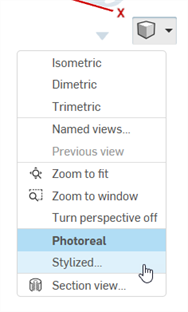

2. Nel menu a discesa di View cube, seleziona Stilizzato.



3. Si apre la finestra di dialogo Stilizzato.



4. Seleziona una delle seguenti opzioni:

   • Rendering: seleziona una delle opzioni di rendering preimpostate alternative: Disegno a colori, Disegno in scala di grigi, Nero su bianco, Bianco su nero, Ombreggiato piatto, Ombreggiato uniforme e Personalizzato.

      Quando si seleziona Personalizzato, sono disponibili impostazioni aggiuntive per le parti della scena:



     • Colore del bordo: il colore del contorno disegnato attorno alle parti della scena. Fai clic sull'icona Modifica colore () per aprire la finestra di dialogo Seleziona il colore del bordo. Seleziona un colore visivamente facendo clic sull'area del colore, inserendo un valore esadecimale o RGB o selezionando un campione nella parte inferiore del selettore

       :



     • Angolo del bordo: l'angolo tra le superfici richiesto per introdurre un bordo (intervallo 0-180 gradi).

     • Fluidità dell'angolo del bordo: la fluidità dei bordi introdotti (intervallo 0-1). I valori più elevati attenuano i bordi.

     • Ombreggiatura: seleziona tra ombreggiatura Uniforme, Piatta o Graduata. L'opzione Uniforme offre l'aspetto di un'illuminazione uniformemente variegata; Piatta fornisce un colore uniforme in ciascuna parte; Graduata offre un aspetto a gradini più simile a un cartone animato.

     • Livelli: numero di bande di ombreggiatura. Una quantità più elevata di livelli offre un'ombreggiatura più uniforme, mentre una quantità meno elevata offre un aspetto a gradini più simile a un cartone animato.

     • Sostituisci le apparenze: sostituisce il colore di tutte le parti della scena con un solo colore.

   Fotorealistico	Stile: disegno a colori	Stile: disegno in scala di grigi
   Stile: nero su bianco	Stile: bianco su nero	Stile: Ombreggiato piatto
   Stile: Ombreggiato liscio Stile:  Personalizzato Colore del bordo: Hex 4A90E2; Ombreggiatura: liscia; Sostituisci le apparenze: abilitato; Colore dell'aspetto: Hex 7ED321

La vista in sezione consente di selezionare una posizione su una parte da utilizzare per creare uno o più piani di sezione per sezionare le entità di una scena. Ogni piano di sezione seziona l'intera scena. Non è possibile sezionare singole parti.

La vista in sezione è un interruttore che attiva/disattiva tutti i piani di sezione. Le impostazioni sono ricordate tra attivazioni e disattivazioni.

1. Porta la parte, il Part Studio o l'Assieme in Render Studio.

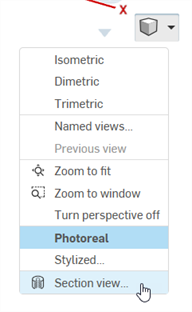

2. Fai clic sull'icona del menu a discesa Strumenti di visualizzazione (), quindi seleziona Vista in sezione.



3. È visualizzata la finestra di dialogo Vista in sezione in cui è possibile selezionare una faccia o una posizione su una parte.



4. Nell'area grafica, fai clic su una faccia o sulla posizione del modello in cui desideri posizionare la vista in sezione.

5. Un piano con un manipolatore di lunghezza e rotazione è posizionato nella posizione del cursore. Il punto di origine del piano si trova al centro della faccia selezionata.

   Se fai clic e trascini il punto di origine su una nuova faccia, il localizzatore di origine si aggancia al centro della nuova faccia.



   Nessuna vista in sezione (a sinistra) e vista in sezione abilitata (a destra)

6. Regola il manipolatore a freccia per spostare la lunghezza della sezione all'interno verso il modello e/o regola il manipolatore rotazionale per modificare l'angolo del piano, secondo necessità.

7. Se necessario, quando si regola la lunghezza o il manipolatore di rotazione, è visualizzato un campo di valori numerici che consente di inserire numericamente la lunghezza o il grado di rotazione.



8. Seleziona Chiusure per aggiungere una chiusura al piano di sezione:



   Le maiuscole sono disattivate (a sinistra) e abilitate (a destra)

   Con le Chiusure abilitate, puoi fare clic sull'icona Modifica () per modificare il colore delle chiusure a livello globale (visualizzato nella prima immagine qui di seguito). Per impostazione predefinita, il colore delle chiusure è bianco. Puoi anche selezionare Sovrascrivi colore chiusure per creare un colore delle chiusure per ciascuna vista in sezione individualmente (visualizzato in basso a destra).



9. Seleziona Blocca luce se desideri bloccare la luce che colpisce la sezione.



   Luce di blocco disattivata (a sinistra) e abilitata (a destra)

10. Con il campo Piani di sezione selezionato, fai clic su qualsiasi faccia o posizione aggiuntiva in cui desideri creare sezioni aggiuntive. È possibile abilitare o disattivare l'opzione Blocca luce singolarmente per ogni sezione:



    È possibile regolare solo un piano sezione/manipolatore alla volta. Usa il campo Piani di sezione per selezionare il piano che desideri regolare. Il carattere del piano sezione è in grassetto, per indicare che il piano è selezionato.
