Drawing Properties - Annotations
Disponibile in: disegno

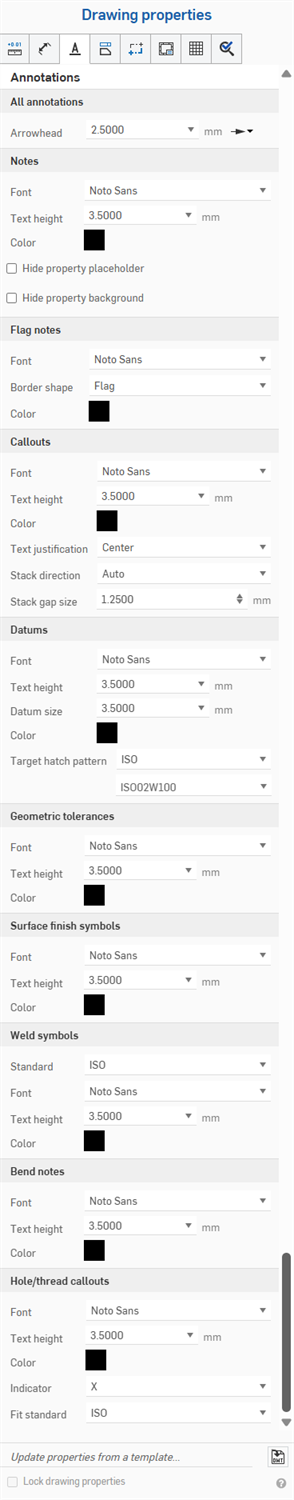

Edit the current drawing's font, text height, arrowhead length and type, and color of each annotation type in your drawing. Supply defaults for all annotations at once, or Notes, Callouts, Datums, Geometric tolerances, Surface finish symbols, Weld symbols, Hole callouts, and Bend notes (for sheet metal) separately.
To access Annotation properties, click the Annotations icon (
) at the top of the Drawing properties toolbar.
Properties that are common to all annotations are explained below. Any properties specific to an annotation type are explained under that subheading, following this section.
- Carattere - Seleziona il tipo di carattere preferito per ogni tipo di annotazione.
- Altezza testo - Seleziona la dimensione scelta per ciascun tipo di annotazione.
-
Colore - Per modificare i colori per qualsiasi entità annotazione, fai clic sul blocco colore corrispondente per accedere alla finestra di dialogo del colore:

- Seleziona Tavolozza per scegliere un colore o inserire un codice esadecimale o RGB. Utilizza il pannello Mixer per trascinare in un'area di colore generale, quindi inserisci un codice esadecimale o RGB specifico.
Sui pannelli Tavolozza o Mixer, puoi fare clic sul segno più, sotto Colori personalizzati, per salvare il valore del colore attualmente specificato come colore personalizzato per un uso successivo.
- Arrowhead - Select the arrowhead size.
Specifica le impostazioni predefinite per tutte le proprietà delle note, inclusi Carattere, Altezza del testo e Colore.
Puoi inoltre specificare di:
-
Nascondi segnaposto proprietà (—, come nella casella del titolo)
-
Nascondi sfondo proprietà (grigio per impostazione predefinita, come mostrato nella casella del titolo)
Nota che tutti i disegni esportati, per impostazione predefinita, non conterranno più segnaposto di Proprietà disegno e foglio ("----").
Specifica i valori predefiniti per tutte le note della bandiera, inclusi Carattere, Forma del bordo e Colore.
Specifica i valori predefiniti per tutte le didascalie, inserite nello spazio o collegate alla geometria, tra cui Carattere, Altezza del testo, Colore, Giustificazione del testo, Direzione impilaggio e Dimensione gap impilaggio.
Le didascalie nel disegno corrispondono alla colonna N° articolo nella BOM
Specifica le impostazioni predefinite per tutte le proprietà di riferimento, inclusi carattere, altezza del testo, dimensione riferimento (dimensione del triangolo) e colore.
Specifica le impostazioni predefinite per tutte le tolleranze geometriche, inclusi Carattere, Altezza del testo e Colore.
Specifica le impostazioni predefinite per tutti i simboli di finitura superficiale, inclusi Carattere, Altezza testo e Colore.
Modifica lo standard per il simbolo saldatura nella parte inferiore del menu Annotazioni. Questo menu modifica lo standard predefinito per i simboli di saldatura utilizzati nel disegno. Questo standard è separato dallo standard del disegno e non lo modifica. Ad esempio, per un disegno standard ANSI è possibile modificare questa impostazione e utilizzare tutti i simboli ISO saldatura nel disegno.
Modifica la formattazione per le note della curva allegate alle viste lamiera, inclusi carattere, altezza del testo e colore. Le note della curva arrivano al disegno dalle specifiche della curva indicate in Part Studio:
Modifica la formattazione per le didascalie foro associate alle viste lamiera, ad esempio carattere, altezza del testo e colore. Le didascalie del foro sono applicate al disegno di una ripetizione piatta lamiera tramite il menu a discesa Dimensioni, strumento didascalia foro
.
