Modelli del disegno personalizzati

Se hai bisogno di un modello del disegno personalizzato per applicare i formati di disegno aziendali, segui questa procedura:

1. Crea nuovo documento. Questo è il documento utilizzato per archiviare tutti i tuoi file del modello del disegno.
2. Fai clic sull'icona Inserisci nuova scheda () e seleziona Crea disegno.
3. Seleziona Onshape nell'elenco Filtri a sinistra.
4. Seleziona Standard dal menu orizzontale in alto:



5. Seleziona la dimensione del modello nell'elenco dei modelli disponibili
6. Fai clic su OK.
7. Una volta nel disegno, personalizzalo in base alle tue esigenze.
8. Fai clic con il pulsante destro del mouse sulla scheda Disegno e seleziona Esporta:



9. Nella finestra di dialogo Esporta disegno:
   1. In Formato, seleziona DWT:



   2. In Opzioni seleziona Salva file in una nuova scheda:



   3. Fai clic su Esporta.

10. (Facoltativo) Fai clic con il pulsante destro del mouse sulla scheda .dwt e seleziona Scarica per salvare sull'unità locale:



Per utilizzare il modello:

1. In un documento, usa l'icona Inserisci nuova scheda ( ) e seleziona Importa.
2. Seleziona il modello di disegno.
3. Quando crei un disegno, seleziona il filtro Creato da me.
4. Seleziona il modello che hai creato.
5. Fai clic su OK.

Non appena inizi a creare un disegno di una parte in Onshape, hai la possibilità di selezionare un modello esistente o di creare un modello personalizzato:

1. Seleziona Crea disegno dal menu contestuale della parte in un Part Studio per accedere alla finestra di dialogo Crea disegno:

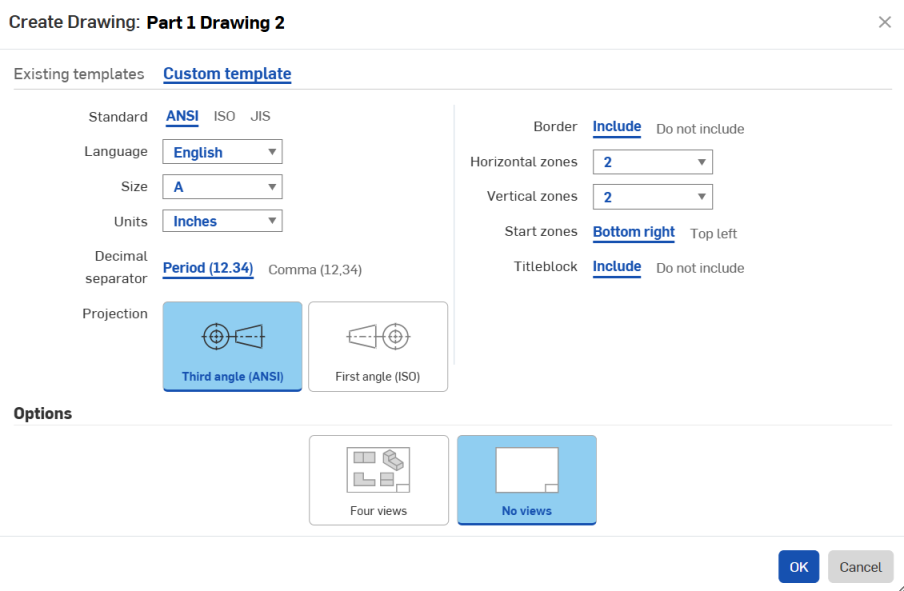

2. Nella parte superiore della finestra di dialogo, seleziona Modello personalizzato (visualizzato sopra, a sinistra della freccia rossa) per accedere alla finestra di dialogo del modello personalizzato:



3. Progetta il tuo modello:
   1. Standard - ANSI, ISO, or JIS.
   2. Lingua: la lingua di visualizzazione del testo nella casella del titolo.
   3. Size - Choices are presented based on the Standard selected.
   4. Units - Choose from: Millimeters, Centimeters, Meters, Inches, Feet and inches, Foot, or Yards (defaults are by standard).
      • Le unità di disegno sono gestite separatamente dalle unità dell'Area di lavoro per i Part Studio e gli assiemi
      • Piedi e pollici è un'opzione disponibile solo nei disegni; non è disponibile per le unità dell'area di lavoro.
   5. Separatore decimale - Punto o virgola (i valori predefiniti sono standard, ma puoi scegliere l'opzione che preferisci)
   6. Proiezione - Terzo angolo o Primo angolo (i valori predefiniti sono standard, ma puoi scegliere l'opzione che preferisci)
   7. Bordo - Includere un bordo o creare il disegno senza alcun bordo.
   8. Zone orizzontali - Specificare il numero di zone orizzontali nel bordo.
   9. Zone verticali - Specificare il numero di zone verticali nel bordo.
   10. Zone di partenza - Specificare in quale angolo del disegno iniziare a etichettare le zone.
   11. Cartiglio- Puoi includere un cartiglio oppure non includerlo (è ancora possibile creare un cartiglio una volta in modalità disegno)
4. Seleziona se includere automaticamente 4 viste standard o lasciare vuoto il disegno (nessuna vista)
5. Fai clic su OK (o Annulla).

Quando hai modificato un disegno come desiderato, puoi utilizzarlo per creare un modello per i disegni futuri.

Quando esporti un disegno come file DWT, tieni presente che:

• Solo il primo e, se presente, il secondo foglio vengono esportati nel file DWT. Nessun altro foglio viene esportato.
• Tutte le viste vengono eliminate e rimangono solo geometria e testo senza vista.
• Il formato sarà DWT; la versione sarà 2013, il modello principale sarà il primo foglio di disegno e, se presente, il secondo foglio diventa il modello di continuazione.

Passaggi

1. Fai clic con il pulsante destro del mouse sulla scheda Disegno e seleziona Esporta per aprire la finestra di dialogo Esporta:

1. Per creare un modello del disegno, seleziona DWT come formato (come mostrato sopra).
2. Fai clic su Esporta.

Per utilizzare il modello:

1. In un documento, usa l'icona Inserisci nuova scheda ( ) e seleziona Importa.
2. Seleziona il modello di disegno.
3. Quando crei un disegno, seleziona il filtro Creato da me.
4. Seleziona il modello che hai creato.
5. Fai clic su OK.

Crea un modello del disegno Onshape come descritto nelle istruzioni precedenti. Quindi, in Onshape, crea un disegno vuoto:

1. Nella fase del modello, seleziona Modello personalizzato.
2. Seleziona Non includere i bordi.
3. Seleziona Non includere il cartiglio.
4. Imposta dimensioni, standard e altre caratteristiche secondo necessità.
5. Fai clic su OK e chiudi le finestre di dialogo aperte nel disegno.
6. Importa il tuo disegno CAD tradizionale esportato (in formato DWG/DXF ) in Onshape (attraverso il menu > importa).
7. Apri il disegno vuoto che hai creato.
8. Usa lo strumento Inserisci DWG/DXF per inserire il file appena caricato.

9. Per modificare i caratteri, seleziona il testo e modifica il carattere in uno supportato internamente.

   1. Per aggiungere funzioni Tabella di revisione o Blocco:
      1. Genera un disegno utilizzando il nuovo DWG/DXF caricato.
      2. Posiziona una tabella dove necessario (ad esempio nell'angolo in alto a destra).
   2. Per includere un logo aziendale nel modello di disegno:
      1. Carica il logo tramite il comando Inserisci immagine.
      2. Inserisci l'immagine appena caricata, posizionala e ridimensionala correttamente nel disegno.
   3. Inserisci i campi di disegno secondo necessità nelle aree appropriate del disegno:
      1. Aggiungi una nota al disegno.
      2. Seleziona il pulsante Inserisci campo.

10. Utilizzate il comando Sposta in del menu contestuale della Vista (clic con il pulsante destro del mouse) per aggiungere elementi a: blocco del titolo, cornice del bordo e zone di bordo. Non verrà esportato nulla sul livello Disegno, ma solo questi tre livelli.

    Gli elementi verranno aggiunti al livello corrispondente: cartiglio, cornice o layout di zona.

11. Fai clic con il pulsante destro del mouse sulla scheda Disegno e seleziona Esporta.
12. Seleziona un formato di DWT.
13. Seleziona il file Opzione di archiviazione in una nuova scheda.
14. Fai clic su Esporta.
15. Quando selezioni un modello per un disegno futuro, questo modello apparirà nei filtri Creato da me e Condiviso con me nella finestra di dialogo di creazione del disegno.
16. Prova il modello del disegno prima di utilizzarlo.

• Durante un'esportazione, alcuni elementi sono aggiunti al livello corrispondente: Cartiglio, Cornice del bordo o Layout di zona.
• Il livello Disegno non sarà incluso nelle esportazioni DWT del disegno.
• I livelli Cornice bordo, Layout di zona e Cartiglio saranno bloccati quando il formato è impostato su Bloccato.
• I livelli Cornice bordo, Layout di zona e Cartiglio possono avere colori e spessori di linea predefiniti diversi.
• Il contenuto nei livelli Cornice bordo, Layout di zona e Cartiglio sarà posizionato su livelli specifici (ad esempio, BORDER_FRAME, BORDER_ZONES, TITLE_BLOCK) quando è esportato in DWG/DXF.
  • Tieni presente che le versioni precedenti dei formati DWG/DXF potrebbero non supportare completamente i livelli.
• Il cartiglio non è sostituito in caso di modifiche alle dimensioni del foglio di disegno. Tuttavia, le cornici dei bordi e il layout di zona sono ridisegnati con dimensioni maggiori/inferiori o con più o meno zone.
• Tutto il contenuto del livello Disegno non è mai sostituito a seguito di modifiche alle dimensioni del foglio o sostituzioni del formato del foglio.
