Onshape fornisce un meccanismo per confrontare graficamente e discretamente versioni e aree di lavoro in qualsiasi punto della cronologia. Puoi confrontare qualsiasi combinazione: aree di lavoro con aree di lavoro o versioni, versioni con versione o aree di lavoro e in qualsiasi punto della cronologia, se lo desideri.

Accedi all'azione Confronta dai menu contestuali nel menu Versioni e cronologia, oppure usa l'icona nella parte superiore del menu Icona strumento Confronta. Di seguito vengono spiegati tutti i metodi di avvio Confronta.

Esempi di metodi per l'avvio di un confronto

Per confrontare un'area di lavoro con un'altra o con una versione oppure per confrontare una versione con un'altra o un'area di lavoro:

  1. Con un documento aperto, fai clic su Icona Versioni e cronologia per aprire il menu Versioni e cronologia.
  2. Fai clic su Icona di confronto.
  3. Seleziona due voci della cronologia (un'area di lavoro o una versione o qualsiasi voce cronologia all'interno di un'area di lavoro o di una versione).

    4. Per selezionare una particolare voce cronologia all'interno di una versione o di un'area di lavoro, espandi la voce Modifiche prima di fare clic sull'icona Confronta.

  4. Seleziona le due voci della cronologia da confrontare. La prima selezione è evidenziata in blu, la seconda è evidenziata in rosso.

Aprendo Versioni e il menu Cronologia, viene evidenziata l'area di lavoro o la versione attualmente attiva (questa viene denominata Base).

Per confrontare con un'altra versione, area di lavoro o una voce cronologia specifica, (Destinazione), apri il menu contestuale per la Destinazione e seleziona Confronta, come descritto sopra.

Per impostazione predefinita, Confronta mostra:

  • Un elenco di funzioni per ogni voce cronologia selezionata; la prima selezione viene visualizzata sul lato sinistro del menu e la seconda viene visualizzata sul lato destro del menu.
  • Una rappresentazione visiva delle differenze tra le voci della cronologia, con un cursore per mostrare una porzione maggiore o minore di ogni punto della cronologia. Le modifiche sono rappresentate dal colore: blue per la Base (o prima voce cronologia selezionata) e rosso per la Destinazione (o seconda voce cronologia selezionata):

Esempio di cosa mostra lo strumento Confronta

Quando esiste una configurazione, la finestra di dialogo Confronta la include e puoi selezionare la Configurazione da confrontare:

Esempio della finestra di dialogo Confronta che include una configurazione che puoi selezionare e confrontare

  1. Inverti l'elenco per mostrare la destinazione a sinistra e la base a destra (fai clic su Confronta inversa)
  2. Mostra le differenze solo tra il Part Studio corrente e il Part Studio di destinazione, vedere l'illustrazione sopra.

    3. Il confronto degli assiemi non è ancora supportato.

  3. Elenca tutte le funzionalità sia per Base sia per Destinazione (anziché solo le differenze):

    Esempio di elenco di tutte le funzioni Base e Destinazione

  4. Controlla quante funzioni Base o Destinazione vengono visualizzate graficamente tramite il meccanismo cursore:

    Visualizza altre funzioni Base facendo scorrere il cerchio verso l'etichetta Base (l'etichetta blu).

    Esempio di come visualizzare più funzioni Base facendo scorrere il cerchio verso l'etichetta Base

    Visualizza altre funzioni Destinazione facendo scorrere il cerchio verso l'etichetta Destinazione (l'etichetta rossa):

    Esempio di come visualizzare più funzioni Destinazione facendo scorrere il cerchio verso l'etichetta Destinazione

  5. Seleziona la scheda Icona Confronta scheda per visualizzare un elenco di tutti i Part Studio nel documento da cui selezionare e vedere le differenze all'interno di ciascuno.
Per visualizzare più facilmente le modifiche che riguardano più di una parte, è possibile utilizzare il menu contestuale > Mostra/Nascondi parte:

Menu contestuale con l'opzione Mostra/nascondi parte, prima di nascondere la parte

Prima di nascondere la Parte 2, sopra

occultamento della parte, dopo che la parte è stata nascosta

Dopo aver nascosto la Parte 2, sopra, è possibile visualizzare le modifiche alla Parte 1 più facilmente

L'elenco che confronta funzioni o Part Studio di Base e Destinazione utilizza le seguenti icone per indicare le differenze:

  • Nessuna icona: la funzione Base e Destinazione, lo schizzo o Part Studio sono identici
  • Icona Non uguale - La funzione Base e Destinazione, lo schiffo o il Part Studio non sono identici
  • Icona Meno di - La Base ha una funzione, uno schizzo o un Part Studio che la destinazione non dispone (questa funzione o Part Studio non esiste nella destinazione)
  • Icona Maggiore di - Alla base manca una funzione, uno schizzo o un Part Studio che la destinazione possiede (questa funzione o Part Studio non esiste nella Base)
  • / : la funzione è presente nella Base, ma si trova in una posizione diversa nell'elenco funzioni rispetto alla Destinazione (su/giù).

Tolerance options are automatically used in conjunction with the Compare mechanism. When comparing 2 history entries, select the Feature to compare (Extrude 1 in the example below). Comparisons between differing Tolerance options in the entries are outlined in yellow:

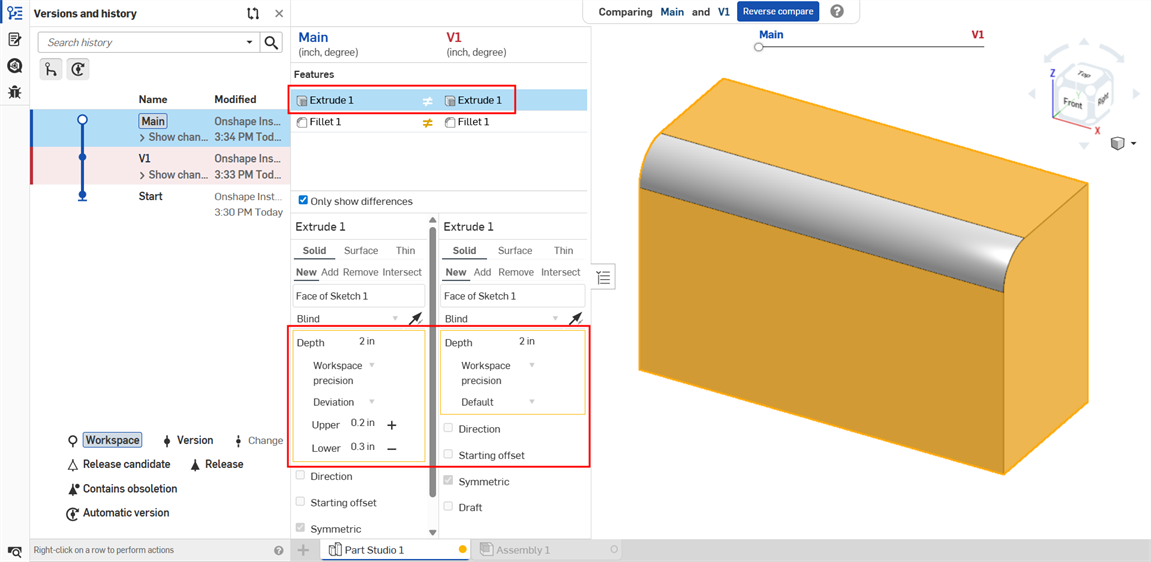

Example of Tolerance options compared

Extrude: Depth tolerance options compared between two history entries

See Tolerance options for more information.
