In Onshape è possibile creare configurazioni personalizzate all'interno di un assieme, indipendentemente dal fatto che si disponga di configurazioni di Part Studio oppure no. Sono completamente separati e nessuno dei due ha un impatto sull'altro.

Le configurazioni Assieme funzionano meccanicamente allo stesso modo delle configurazioni dei Part Studio. La differenza è che in un Assieme è possibile configurare solo Accoppiamenti (da non confondere con mate connector), istanze e ripetizioni.

Quando più persone lavorano nello stesso documento, ognuna vede la propria configurazione selezionata, tranne quando si lavora in Modalità Segui; a quel punto il follower vede la configurazione selezionata dalla linea di associazione.

Per ulteriori informazioni sulle configurazioni degli assiemi, puoi seguire il corso di autoapprendimento qui: Configurazioni degli assiemi (è richiesto un account Onshape).

Di seguito è riportato un esempio di un assieme con l'icona del pannello di configurazione sul lato destro della finestra, visualizzata di seguito a destra della freccia rossa:

Screenshot dell'icona Assieme con configurazioni per accedere all'elenco configurazioni

Terminology for working with configurations in Onshape

Configurations panel in a Part Studio

Onshape configurations use the following terms, as indicated in the above image:

  1. Inputs - Each configuration input is represented as a collapsible table. Each Part Studio, Assembly, and Variable Studio has only one Configurations panel, but each panel can contain many inputs.

  2. Options - Each row in an input table becomes the options available when selecting a configuration.

  3. Configured features - The feature or variable being configured. These always correspond to an existing feature or variable. Names cannot be changed.

  4. Parameters - Each column in an input table represents the specific feature parameter being configured.

  5. Option values - Each cell indicates the value to set for the parameter for the indicated option.

Con un'istanza o un assieme di parte nell'area di lavoro, apri il pannello Configurazione:

  1. Click the Configurations panel icon (Icona Configurazioni) to the right of the graphics area. The Configurations panel opens:

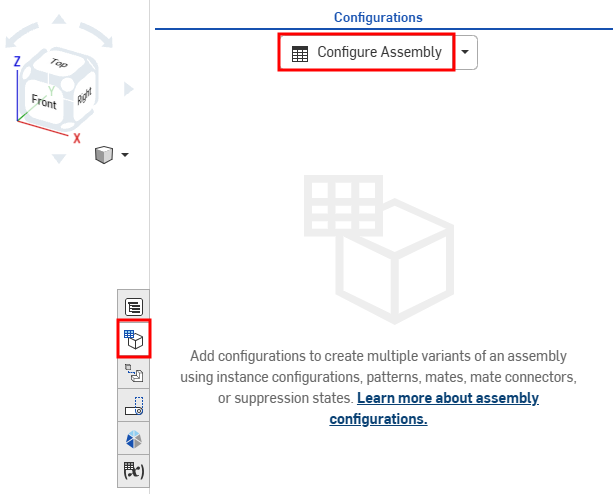

    Pannello configurazioni

  2. Click Configure Assembly. A configuration input table appears.

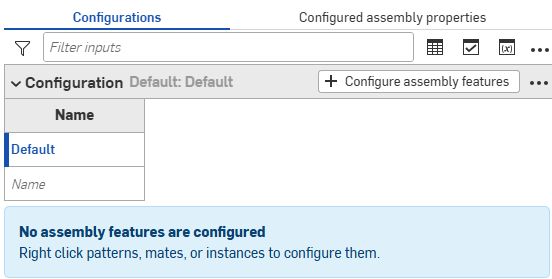

    Tabella di dati di configurazione predefinita aggiunta al pannello di configurazione

    3. By default, the caret to the left of 'Configuration' is expanded. Click the caret to collapse a section.

  3. Fai clic sulla prima riga per attivarla e immetti i nomi dei dati nella colonna Nome. Ad esempio, per configurare una ripetizione su una parte, puoi assegnare alle righe i nomi 2x2 e 4x4. Usa il tasto Tab per passare da una riga all'altra.

    Tabella di dati di configurazione con righe per 2x2 e 4x4

    La barra blu a sinistra della riga indica la configurazione attualmente selezionata nell'Assieme.

  4. To configure an input value for the indicated row, click Pulsante Configura funzioni assieme.
  5. In the Instance list, select the mate, instance, or pattern to configure. Next, select the specific parameter to configure in the dialog that opens. Once selected, the parameter is highlighted with a broken yellow line and a new column is created in the input table.

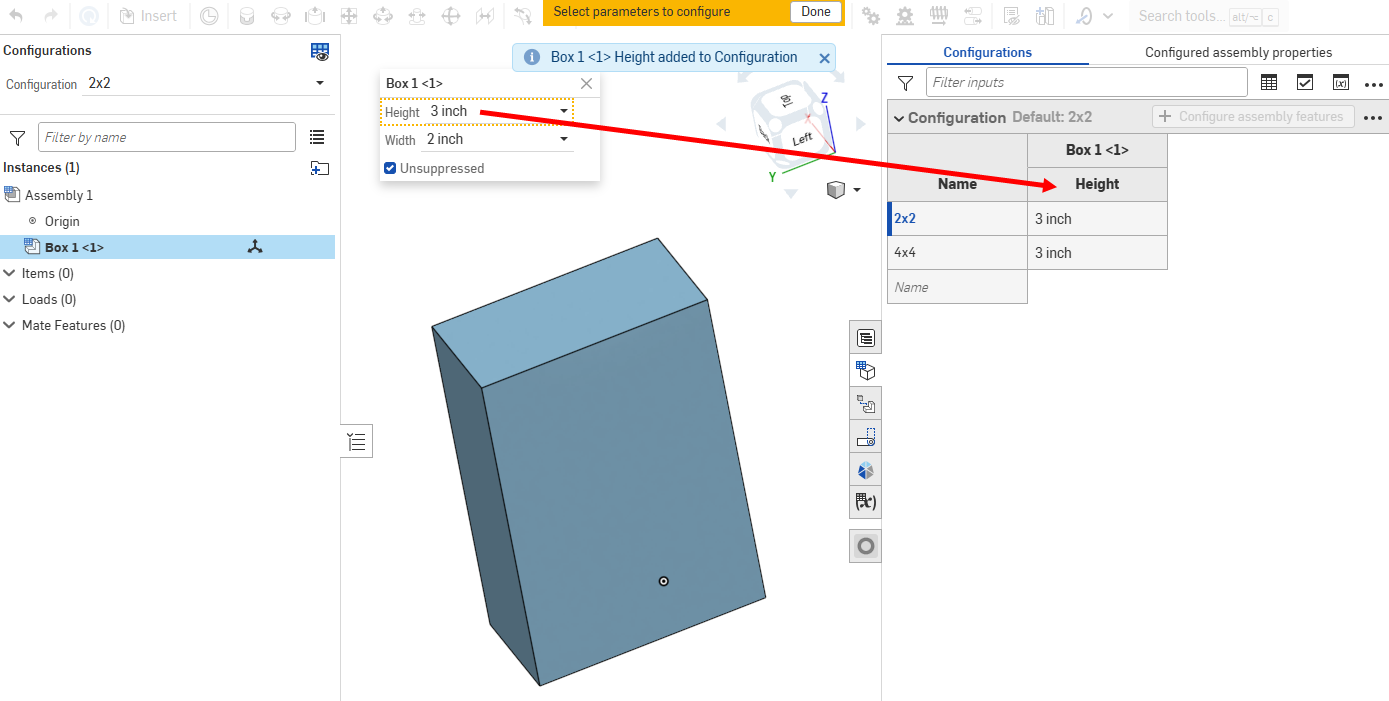

    Selecting a parameter to configure in an assembly

    The entity becomes the column header (in this case, the part instance named Box <1>, The parameter becomes the column name (Height).

    6. Passa il mouse sui campi nella finestra di dialogo delle funzioni per vedere quali funzioni possono essere configurate. Le funzioni disponibili per la configurazione sono evidenziate in giallo quando si passa il mouse su di esse.

  6. Continue selecting parameters to add to the input. When finished, click the Done button in the orange message at the top of the window. Repeat for each feature to add to the configuration.
  7. To select option values for each column:
    • Se il dato immesso è un valore inserito, fai clic sulla riga della tabella e immetti un nuovo valore.
    • If the input is a dropdown, click the arrow in the input table and make your selection.
    • If the input is a selection in a dialog, double-click the row in the table to open the feature dialog.

      The appropriate field in the feature dialog is highlighted in blue. Make your selection on the model or in the Instances lists for this input.

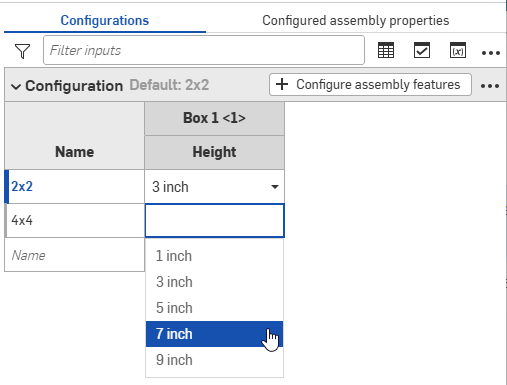

      Selecting option values in the configuration panel

  8. Per testare i dati con il modello, nell'elenco Funzioni, in Configurazioni, utilizza la freccia verso il basso per selezionare dal menu:

    Schermata dell'elenco a discesa dell'elenco delle configurazioni

Il modello dovrebbe essere aggiornato di conseguenza. In caso contrario, controlla il modello per l'intento di progettazione e la definizione delle configurazioni per una selezione accurata.

Configuration inputs in an Assembly that is derived from an Assembly mirror are view only, and are referenced from the source Assembly. These configuration inputs must be edited from their source Assembly tab.

Gli esempi in questa sezione mostrano un Part Studio configurato; la funzionalità è identica quando si lavora con Assiemi configurati.

Ridenominare le configurazioni

To rename a configuration input or input parameter (column), hover over the current name to display the I-cursor. Click to select the current text, type the new text, then press Enter.

Ridenominazione di un dato di configurazione Ridenominazione del parametro di un dato di configurazione

È possibile rinominare i parametri dei dati di configurazione (colonne) solo per le funzioni dello schizzo.

Configuration inputs can also be renamed via the context menu.

Filtering configurations

Use the Filter options to find inputs in the Configurations panel.

  1. Click the Filter icon (Filter configuration inputs icon) and select a search option.
    Filter icon selected to show dropdown list of search options

    • If no search option is selected, :name is used by default.
    • Use quotation marks to match an exact string (i.e., :part "Part 1")
    • Filters can be combined (i.e. :name Depth :part "Part 1" ).
    • The example image shows the filters available in a Part Studio configuration. Assemblies and Variable Studios have different filters available.

  2. Type your search term into the Filter inputs field after the search option. Inputs that do not match the filter are hidden in the Configuration panel.
    Filter config panel by feature name

  3. Use the icons to the right of the Filter field to further refine what is shown in the Configuration panel. You can select multiple options at one time.
    Configuration panel filtered to show only Checkbox input types

    • Show List input tables filter button - Show List input tables that match the filter

    • Show Checkbox input tables filter button - Show Checkbox input tables that match the filter

    • Show Configuration variable input tables filter button - Show Configuration variable input tables that match the filter.

Menu contestuali di configurazione

Images are from a configured Part Studio. Context menu options may differ in an assembly or Variable Studio.

Configuration panel context menu

To make adjustments to all input tables, click three-dot button Icona del menu in the filter area.

config panel three dot context menu

  • Copia tutti i dati di configurazione: copia tutti i dati di configurazione e i valori (righe) nel pannello di configurazione. Sarà quindi possibile incollarli nel pannello di configurazione di un altro Part Studio o Assieme e aggiungere parametri utilizzando il comando Copia tabella. Vedi la sezione Copiare e incollare dati di configurazione in questa pagina.

  • Comprimi/Espandi tutti i dati di configurazione: comprimi o espandi tutti i dati di configurazione nel pannello Configurazione.

Input table context menu

To make adjustments to a configuration input, click three-dot button Menu Icon. The options on the context menu will vary depending on if you're configuring a Part Studio, Assembly, or Variable Studio:

Menu a discesa per l'immissione dei dati di configurazione

  • Copia tabella: copia la totalità dei dati di configurazione, che puoi quindi incollare in un foglio di calcolo a fini contabili o per modificarli. Allo stesso modo puoi incollare nuovamente da un foglio di calcolo nei dati di configurazione. Vedi la sezione Copiare e incollare valori e parametri di configurazione in questa pagina.
  • Copia dati di configurazione: copia i dati di configurazione e i valori (righe). È quindi possibile incollarli nel pannello di configurazione di un altro Part Studio o Assieme e aggiungere parametri utilizzando il comando Copia tabella. Vedi la sezione Copiare e incollare dati di configurazione in questa pagina.
  • Sposta verso l'alto/verso il basso: riordina il dato di configurazione nel pannello Configurazione. Puoi anche fare clic e trascinare i dati di configurazione per riordinarli.
  • Rinomina: rinomina il dato di configurazione. È inoltre possibile rinominare il dato di configurazione come descritto nella precedente sezione Ridenominare le configurazioni.
  • Modifica gli ID FeatureScript (solo parti e Part Studio): questa finestra di dialogo consente di modificare gli identificatori FeatureScript interni dei dati di configurazione. Fai clic all'interno delle finestre di dialogo per modificare gli ID. Al termine, seleziona Interrompi riferimento e modifica gli ID nell'angolo inferiore destro.

    Modifica gli ID FeatureScript

    Questa finestra di dialogo è generalmente utile solo se è necessario creare un Part Studio all'interno di una funzione FeatureScript personalizzata.

  • Escludi dalle proprietà: (solo Parti e Part Studio). Vedi la sezione Configurazioni: escludere configurazioni dalla possibilità di influire sulle proprietà.
  • Condizioni di visibilità: consulta la sezione Impostare le condizioni di visibilità in questa pagina.
  • Elimina: seleziona questa azione per eliminare immediatamente i dati di configurazione inseriti; non è visualizzata alcuna avvertenza.

Row context menu

menu contestuale a scelta rapida

Menu contestuale delle righe

Menu contestuale delle colonne

Eliminazione degli dati di configurazione

Column context menu

  • Passa a: quando si fa clic con il pulsante destro del mouse su una riga che non è il dato di configurazione attualmente selezionato, l'elemento di menu è preceduto da Passa a un dato di configurazione diverso.
  • Imposta come predefinito: se una riga non è attualmente il valore del dato di configurazione predefinito, impostala come nuovo valore predefinito. L'impostazione predefinita corrente è visualizzata accanto al nome del dato di configurazione.
  • Duplica riga: crea una riga duplicata. Questa opzione è particolarmente utile quando ti prepari a incollare nuovi dati di configurazione in questo dato. Per ulteriori informazioni, consulta Copiare e incollare tabelle nei e dai dati di configurazione in questa pagina.
  • Sposta verso l'alto/verso il basso: sposta la riga selezionata verso l'alto o verso il basso di una riga. Puoi anche fare clic e trascinare per riordinare le righe.
  • Rinomina: rinomina i dati di configurazione.
  • Elimina colonna/riga: elimina la colonna o la riga selezionata.

È possibile fare clic e trascinare i bordi delle singole colonne nella tabella per ridimensionarli; nel caso di etichette delle colonne impilate, fai clic e trascina l'etichetta inferiore, indicata nell'illustrazione sopra dalla freccia blu.

Gli esempi in questa sezione mostrano un Part Studio configurato; la funzionalità è identica quando si lavora con assiemi configurati.

La finestra di dialogo Condizioni di visibilità delle configurazioni consente di aggiungere logica alle configurazioni che imposti, in modo da poter controllare quando sono disponibili determinati dati di configurazione e determinate opzioni.

Finestra di dialogo Condizioni di visibilità delle configurazioni che mostra tre regole di opzione per un dato di configurazione

Considera una parte con due dati di configurazione: altezza e larghezza.

Part Studio con 2 opzioni di configurazione per altezza e larghezza

Per impostazione predefinita, una parte di qualsiasi altezza può avere qualsiasi larghezza. Ma supponiamo che la larghezza Extra largo sia disponibile solo per l'altezza Alto. In tal caso, possiamo impostare le condizioni in base alle quali l'input Larghezza è visibile.

  1. Nel pannello Configurazione fai clic sul pulsante a tre punti della configurazione e seleziona Condizioni di visibilità nel menu.

    Menu Altre opzioni nel pannello Configurazioni con l'opzione Condizioni di visibilità evidenziata

    Si apre la finestra di dialogo Condizioni di configurazione. Il riquadro destro mostra un'anteprima delle configurazioni attualmente selezionate. È possibile modificare le opzioni selezionate direttamente in questo pannello per visualizzare in anteprima le impostazioni.

    Finestra di dialogo predefinita Condizioni di visibilità delle configurazioni

  2. Fai clic su Aggiungi condizione.
  3. Fai clic sul primo menu a discesa e seleziona l'input che dovrebbe controllare la visibilità di questo input. In questo esempio, selezioneremo l'input Altezza.
  4. Nel secondo menu a discesa, scegli tra è per selezionare opzioni specifiche oppure è compreso tra per selezionare un intervallo di opzioni:
    • è: fai clic sul terzo menu a discesa che appare e seleziona le opzioni consentite per il dato di configurazione.
    • è compreso tra: fai clic sul terzo menu a discesa e seleziona la prima opzione consentita nell'intervallo. Fai clic sul quarto menu a discesa e seleziona l'ultima opzione consentita nell'intervallo.

      In questo esempio il dato di configurazione Larghezza è disponibile solo per l'altezza Elevata. L'anteprima sul lato destro si aggiorna e mostra le selezioni che hai effettuato. L'immagine qui di seguito mostra che il dato di configurazione Larghezza non è più disponibile per l'altezza predefinita.

      Finestra di dialogo Condizioni di visibilità delle configurazioni con una condizione aggiunta

  5. Fai clic su Salva. Ora, l'input Larghezza è visibile solo quando è selezionata l'altezza Alto e la tabella di input Larghezza mostra l'icona delle Condizioni di visibilità Icona delle condizioni di visibilità.

    Menu Altre opzioni nel pannello Configurazioni con la condizione di visibilità evidenziata

    Condizioni di visibilità nelle configurazioni (esempio che mostra un'altezza media senza opzioni di larghezza visibili)

    Esempio di condizioni di visibilità che mostra entrambe le larghezze disponibili per l'altezza elevata

    Esempio di condizioni di visibilità che mostra un'altezza elevata con una larghezza extra larga

È possibile utilizzare le impostazioni delle regole di opzione nella finestra di dialogo Condizioni di visibilità delle configurazioni per specificare le condizioni in base alle quali devono apparire determinate opzioni.

È possibile impostare la logica delle regole di opzione solo per i dati di configurazione a elenco.

  1. Nella finestra di dialogo Condizioni di visibilità delle configurazioni, espandi un dato di configurazione e fai clic su Aggiungi regola di opzione. Nella finestra di dialogo è visualizzata una nuova sezione:
    Finestra di dialogo Condizioni di visibilità delle configurazioni predefinita con regola di opzione aggiunta
  2. Nella riga Mostra, scegli quali opzioni sono controllate.
    • Opzioni: fai clic sul menu a discesa che appare e seleziona le opzioni per le quali vuoi impostare condizioni.
    • Intervallo: fai clic sul primo menu a discesa e seleziona la prima opzione dell'intervallo. Fai clic sul secondo menu a discesa e seleziona l'ultima opzione dell'intervallo. Gli intervalli includono le opzioni specifiche e sono consentiti intervalli sovrapposti.
  3. Nella riga Quando, fai clic sul menu a discesa Quando e seleziona Sempre (per mostrare sempre l'opzione) o Quando (per impostare le condizioni dell'opzione). Se scegli Quando, devi anche:
    1. Selezionare il dato di configurazione nel secondo menu a discesa.
    2. Scegli tra è per selezionare opzioni specifiche o è compreso tra per selezionare un intervallo di opzioni.
      • è: fai clic sul menu a discesa visualizzato e seleziona i valori consentiti per l'opzione.
      • è compreso tra: fai clic sul primo menu a discesa e seleziona la prima opzione consentita nell'intervallo. Fai clic sul secondo menu a discesa e seleziona l'ultima opzione consentita nell'intervallo.

  4. Continua ad aggiungere logica all'interno della configurazione facendo clic su Aggiungi condizione e ripetendo questa serie di passaggi.

    Le condizioni all'interno di una regola di opzione sono combinate insieme come istruzioni AND; tutte le condizioni devono essere soddisfatte affinché le opzioni controllate siano visibili.

  5. Aggiungi condizioni per altre opzioni facendo nuovamente clic su Aggiungi regola di opzione.
  6. Fai clic su Salva .

Nell'esempio seguente l'opzione Sottile è consentita solo quando la dimensione del Foro è di 0,8 pollici. L'opzione Predefinita è sempre consentita:

Finestra di dialogo Condizioni di visibilità delle configurazioni con le regole delle opzioni impostate per mostrare Sempre e Quando sono soddisfatte determinate condizioni.

L'esempio successivo utilizza intervalli sovrapposti per specificare le condizioni di visibilità:

Finestra di dialogo Condizioni di visibilità delle configurazioni con regole di opzione per un dato di configurazione

L'esempio seguente utilizza una combinazione di comandi di opzione e di intervallo per impostare la logica richiesta.

Finestra di dialogo Condizioni di visibilità delle configurazioni con regole di opzione aggiuntive

Le condizioni di configurazione sono aggiuntive; se aggiungiamo una terza configurazione all'esempio precedente e impostiamo le condizioni mostrate nell'immagine seguente, l'opzione Raccordo grande sarà disponibile solo per le parti in cui i dati di configurazione sono sia altezza Elevata che larghezza Extra larga.

Finestra di dialogo Condizioni di visibilità delle configurazioni con più condizioni
Quando la larghezza predefinita è impostata per l'altezza Alta, la configurazione del raccordo è nascosta.

Finestra di dialogo Condizioni di visibilità delle configurazioni con più condizioni

I dati di configurazione possono controllare solo la visibilità dei dati che appaiono sotto di essi nel pannello Configurazioni. In questo esempio il dato di configurazione Larghezza è determinabile dal dato Altezza, ma non dal dato Raccordo.
La finestra di dialogo delle condizioni di visibilità delle configurazioni mostra che i parametri possono essere controllati solo dai parametri sopra di essa.

Le condizioni di visibilità sono riparate (rimosse) automaticamente se non è possibile trovare i dati di configurazione o le opzioni necessari.

Ad esempio, se la visibilità del dato di configurazione Larghezza dipende dal dato di configurazione Altezza e il dato di configurazione Altezza è eliminato, le condizioni di visibilità per la Larghezza sono automaticamente rimosse. Lo stesso vale per le singole opzioni che sono eliminate o spostate. In questo esempio, il dato di configurazione Altezza è stato rimosso anche dalle opzioni Raccordo.

Vedrai un avviso nella tua area di lavoro e le condizioni saranno rimosse nella finestra di dialogo:

Avviso Onshape che indica che le condizioni di visibilità sono state modificate dopo una cancellazione

Riepiloghi della visibilità mostrati quando i dati di configurazione sono compressi nella finestra di dialogo

  • Le condizioni di visibilità e le regole di opzione impostate sono disponibili in tutte le finestre di dialogo Inserisci (ad esempio, quando inserisci una parte configurata in un assieme). Le modifiche apportate alle condizioni di visibilità si riflettono automaticamente in tutti i documenti esistenti che fanno riferimento all'elemento configurato.

  • I dati di configurazione nascosti hanno sempre un proprio valore predefinito. Nel primo esempio di questa pagina, le parti con altezza bassa e media hanno la larghezza predefinita, anche se non è impostata alcuna opzione di larghezza.

    • Se un dato di configurazione non ha opzioni visibili, il dato è nascosto e assume il proprio valore predefinito.

  • Quando il dato di configurazione o l'opzione sono compressi, la finestra di dialogo visualizza un riepilogo delle condizioni di visibilità.

    Riepiloghi della visibilità mostrati quando i dati di configurazione sono compressi nella finestra di dialogoRiepiloghi della visibilità mostrati quando le opzioni sono compresse nella finestra di dialogo

  • (Solo Parti e Part Studios): gli input di configurazione esclusi dalle proprietà possono controllare solo la visibilità degli altri input sottostanti che sono stati anch'essi esclusi dalle proprietà. Nell'esempio seguente, se Larghezza è esclusa dalle proprietà (indicato dall'icona Icona del menu), può controllare la visibilità del raccordo solo se anche il raccordo è escluso dalle proprietà.

    Menu Altre opzioni nel pannello Configurazioni con la condizione di visibilità evidenziata

    Menu Altre opzioni nel pannello Configurazioni con la condizione di visibilità evidenziata

  • (Solo Parti e Part Studios): i dati di configurazione che sono stati esclusi dalle proprietà sono considerati come se avessero i loro valori predefiniti nei pacchetti di rilascio e nei valori dei riferimenti di revisione. Se le condizioni di visibilità impediscono l'utilizzo del valore predefinito, è utilizzato il primo valore visibile.

  • Usa il menu a discesa Input nella finestra di dialogo Condizioni di visibilità della configurazione per visualizzare altri input. È possibile selezionare Tutti gli input per visualizzare tutti gli input disponibili.

    Clic su menu a discesa nella finestra di dialogo Condizioni di visibilità delle configurazioni.

  • Quando nella finestra di dialogo sono visualizzati più dati di configurazione, fai clic sul pulsante con tre punti per espandere o comprimere tutti i dati di configurazione.

    Espandi o comprimi tutti i dati di configurazione nella finestra di dialogo Condizioni di visibilità delle configurazioni facendo clic sul pulsante con tre punti.

  • È possibile utilizzare la sezione anteprima della finestra di dialogo Condizioni di visibilità della configurazione per testare le configurazioni.
    • Deseleziona la casella di controllo Mostra dati di configurazione nascosti per rimuovere i dati di configurazione in grigio dalla finestra di dialogo.

  • Quando si aggiungono parti configurate agli assiemi, i dati di configurazione nascosti sono disattivati (in grigio) nel pannello Configurazioni.

    Suggerimento comando che mostra che il dato di configurazione è di sola lettura in base alle condizioni di visibilità

  • Fai clic Icona delle condizioni di visibilità nel selettore Configurazioni per aprire la finestra di dialogo Condizioni di visibilità della configurazione per tutti gli input. Fai clic su Icona delle condizioni di visibilità nel pannello Configurazioni per aprire la finestra di dialogo relativa a tale input.

Gli esempi in questa sezione mostrano un Part Studio configurato; la funzionalità è identica quando si lavora con assiemi configurati.

Puoi copiare e incollare dati di configurazione dentro e fuori Part Studio, assiemi e Variable Studio. Questo semplifica e velocizza la condivisione delle configurazioni tra i progetti.

  1. Apri il pannello di configurazione nel Part Studio, nell'assieme o nel Variable Studio che contiene il dato di configurazione da copiare.

  2. Click the input's three-dot menu and select Copy input. (You can also click the Configuration panel's three-dot menu and select Copy all inputs.)
    Configuration inputs three-dot menu with Copy input highlighted

  3. Apri il pannello di configurazione nella scheda per incollare il dato di configurazione.

  4. Fai clic sulla freccia accanto a Configura Part Studio/Assieme/Variable Studio e seleziona Incolla dati di configurazione.
    Menu a tre punti dei dati di configurazione
    I dati di configurazione sono inseriti nel pannello di configurazione.
    Dati di configurazione incollati in un nuovo Part Studio

  5. Seleziona i parametri da configurare dalla nuova scheda. Continua a leggere per scoprire come copiare ora i valori e i parametri dei dati di configurazione nelle tabelle dei dati.

Note:

  • Puoi copiare e incollare i dati di configurazione: tra Part Studio, assiemi e Variable Studio; all'interno dello stesso documento e tra documenti diversi.
  • Tutti i nomi, le condizioni di visibilità, gli ID FeatureScript e le definizioni delle variabili sono copiati con i dati di configurazione.
  • I dati di configurazione copiati sono disponibili fino alla disconnessione dell'utente.
  • I riferimenti tra i dati di configurazione copiati e i dati di configurazione incollati NON sono mantenuti; dopo l'incollaggio, le modifiche ai dati di configurazione originale NON si riflettono nei dati di configurazione incollati.
  • Le condizioni di visibilità incollate sono riparate (rimosse) automaticamente se la configurazione di destinazione non dispone di tutti i dati di configurazione necessari per calcolare la visibilità.
  • I dati di configurazione con gli stessi ID FeatureScript interni non sono incollati. Per risolvere questo problema, è possibile eliminare i dati di configurazione con lo stesso ID FeatureScript interno e incollarli nuovamente.

È possibile copiare e incollare dentro e fuori una configurazione per facilitare l'immissione o la modifica dei valori.

Per copiare valori e parametri:

  1. Apri il menu Icona menu Altro per accedere al menu a discesa nell'angolo superiore destro del Pannello di configurazione.
  2. Seleziona Copia tabella:

    Fai clic sul pulsante Altro accanto a una tabella di dati di configurazione da inserire

  3. Dopo aver copiato la tabella, puoi incollarla in un foglio di calcolo:

    esempio di tabella appena copiata incollata in un foglio di calcolo

Nota che anche i nomi delle colonne sono riportati nella tabella, come mostrato sopra. Ora puoi modificare la tabella e copiarla/incollarla di nuovo in Onshape:

  1. Seleziona solo le righe e le colonne con i dati (non i nomi delle colonne o le intestazioni), come mostrato in blu di seguito:

    Modifica della nuova tabella

    Puoi anche riempire la tabella con righe vuote aggiuntive, se vuoi. Basta includere le righe aggiuntive nel foglio di calcolo quando selezioni il comando per la copia.

  2. Impartisci un comando Copia.
  3. Nella tabella Configurazione Onshape fai clic sulla cella in alto a sinistra della tabella.
  4. Impartisci un comando Incolla da tastiera:

    Incollare una tabella di configurazioni

Onshape sostituisce automaticamente i dati presenti nelle righe e nelle colonne della tabella dei dati di configurazione con i dati copiati. Onshape include anche automaticamente le unità predefinite per ogni dato immesso.

Se sono presenti più righe copiate dal foglio di calcolo rispetto alla tabella di dati di configurazione Onshape, tali righe vengono incluse nell'operazione di incollaggio. Onshape crea le righe istantaneamente.

Tuttavia, se sono presenti più colonne copiate dal foglio di calcolo rispetto alla tabella dei dati di configurazione Onshape, tali colonne non sono incluse nell'operazione di incollaggio. Onshape non è ancora in grado di creare colonne all'instante. Tuttavia, puoi creare colonne aggiuntive (funzioni configurate) nella tabella di configurazione prima di incollare.

Onshape dispone di un meccanismo per configurare anche le proprietà dell'assieme per ciascuno dei dati di configurazione e tutte le opzioni di configurazione precedentemente definiti, direttamente dal pannello Configurazione. Le proprietà configurabili includono: nome, descrizione, numero di parte, revisione, fornitore, progetto, linea di prodotti, titolo 1, titolo 2, titolo 3, non gestito da revisione ed escludi da tutte le BOM.

Per configurare una proprietà Assieme:

  1. With an existing configuration input in the Configuration panel, click Pulsante Proprietà assieme configurate at the top of the panel (shown below outlined in blue):

    Finestra di dialogo dopo aver aggiunto una proprietà assieme configurato

  2. Click Pulsante Aggiungi proprietà.
  3. Seleziona la proprietà dell'assieme che desideri configurare (Proprietà è incluso nell'elenco). (Questo esempio utilizza Progetto).

    Viene creata una tabella con i dati di configurazione selezionati in precedenza nella prima colonna e la proprietà nella seconda colonna:

    Proprietà assieme aggiunte

  4. Nella colonna Configurazione, utilizza la freccia rivolta verso il basso per selezionare dall'elenco delle opzioni di configurazione.
  5. Nella colonna Progetto (proprietà del progetto), inserisci il nome.
  6. To add more part properties for another configuration option, click Quadrato segno più.
  7. Seleziona una nuova opzione di configurazione dalla prima colonna.
  8. Nella colonna Progetto (proprietà del progetto), inserisci il nome.
  9. Ripeti se necessario per configurare le proprietà per le opzioni di configurazione necessarie.

Quando si configurano le proprietà del numero di parte, è possibile fare clic con il pulsante destro del mouse e selezionare Genera nuovo numero di parte, quando la generazione automatica del numero di parte è attivata (tramite le impostazioni di Professional Company) > Schemi di numerazione o impostazioni aziendali > Schemi di numerazione ):

Menu a discesa Numero parte con opzione Genera numero parte successivo evidenziata

Per modificare il nome di una configurazione, fai clic sul nome (Configurazione) e digita un nuovo nome. Fai clic fuori dalla casella di modifica per salvare.

Se alcune proprietà della tabella sono di sola lettura, non è possibile eliminare la tabella, aggiungere proprietà alla tabella o rimuovere la colonna delle proprietà di sola lettura. È comunque possibile modificare i valori delle celle per le proprietà modificabili. Rendi nuovamente modificabile la proprietà di sola lettura per modificare la tabella.

Gli esempi in questa sezione mostrano un Part Studio configurato; la funzionalità è identica quando si lavora con assiemi, parti o Part Studio configurati.

Puoi utilizzare i dati di configurazione che crei direttamente nel Part Studio o nell'assieme per visualizzarne il progetto in anteprima. L'uso principale per creare dati di configurazione, tuttavia, è selezionare configurazioni specifiche da inserire in altri assiemi, disegni, rilasci ecc.

Anteprima delle configurazioni

Usa l'area Configurazioni in alto a sinistra dello schermo per selezionare i dati di configurazione e vedere come influiscono sul progetto generale. Il progetto si aggiorna in modo che corrisponda ai dati di configurazione selezionati, in modo che sia possibile visualizzare in anteprima il progetto finale. Ogni permutazione di possibili dati di configurazione è una configurazione.

Elenco funzioni, in Configurazioni

Inserire configurazioni

Puoi inserire parti, Part Studio o assiemi configurati in assiemi, versioni e disegni tramite la finestra di dialogo Inserisci Part Studio e assiemi

  1. Seleziona i dati di configurazione desiderati direttamente nella finestra di dialogo Inserisci:

    Fai clic su un menu a discesa di input per selezionare le opzioni di configurazione nella finestra di dialogo Inserisci

  2. Fai clic sull'icona Imposta all'ultima configurazione visualizzata (Icona configurazioni) per selezionare l'ultima configurazione attiva visualizzata in anteprima nella scheda Part Studio o assieme oppure fai clic sulla freccia e seleziona Ripristina predefinito per impostare tutti i dati di configurazione sui valori predefiniti.

    Menu a discesa Imposta all'ultima configurazione visualizzata nella finestra di dialogo Inserisci Part Studio e assiemi

  3. Quando la configurazione è quella desiderata, fai clic su Genera.

  4. Fai clic sulla configurazione per inserirla.

    Fai clic su una parte configurata nella finestra di dialogo per inserirla

In un Assieme le parti e gli assiemi configurati sono indicati dall'icona Icona parte configurazioni nell'elenco delle istanze:

Icona delle configurazioni nell'elenco delle istanze

Modifica delle configurazioni

Dopo aver inserito una parte o un assieme configurato in un assieme, puoi modificare la configurazione:

  1. Fai clic con il pulsante destro del mouse sull'assieme nell'elenco delle scene e seleziona Cambia configurazione.

    Esempio di modifica delle configurazioni

  2. Seleziona i nuovi valori di configurazione.
  3. Fai clic su Icona Accetta segno di spunta quando la selezione ti soddisfa (utilizza Icona rossa X annulla per annullare l'operazione).

Per vedere quale configurazione è attualmente attiva nell'assieme, passa il cursore del mouse su una parte nell'elenco istanze e comparirà un suggerimento con le informazioni di configurazione:

Visualizzazione della configurazione attiva nell'assieme passando con il cursore del mouse e visualizzando il suggerimento
