Dépouille

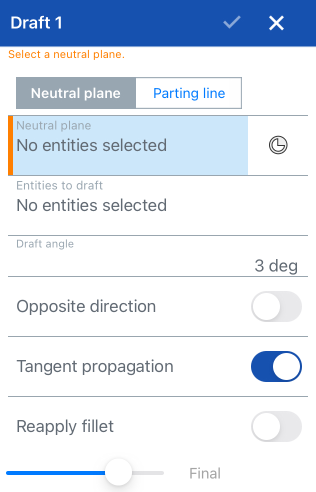

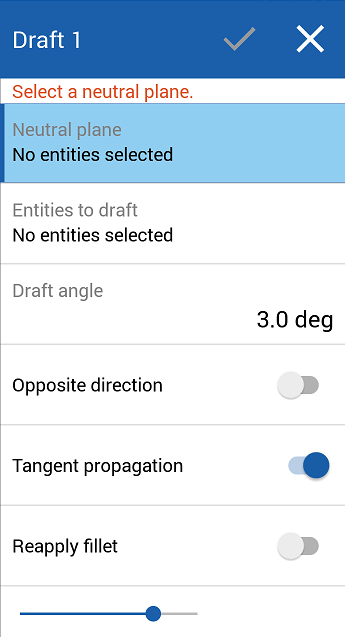

1. Cliquez sur et sélectionnez Plan neutre.



2. Localisez le champ Plan neutre dans la boîte de dialogue, cliquez sur l'entité qui agira comme plan neutre. (Vous pouvez sélectionner la face de la pièce ou un connecteur de positionnement pour agir comme plan neutre.)
3. Cliquez dans le champ Entités à dépouiller, puis sélectionnez (toutes) les faces auxquelles appliquer la dépouille.
4. Indiquez le degré de dépouille dans le champ numérique.
5. Indiquez si la dépouille doit être appliquée le long de la propagation tangente ; cela applique la dépouille à toutes les faces tangentes.

   Notez que : la propagation tangente sélectionne uniquement les faces plus raides que l'angle de dépouille. Dans tous les cas, les filets qui ne sont pas raides seront réappliqués.

6. Si vous le souhaitez, vous pouvez indiquer de réappliquer les congés : les faces de congé raides sont traitées comme des faces de dépouille, et non comme des faces de congé. Cela convertit ces faces de congé en cônes. Souvent, avec de grands angles de dépouille, cela produit une géométrie indésirable. Si l'option Réappliquer le congé n'est pas cochée, les faces de congé raides sont traitées comme des congés et remélangées. Cela génère des faces cylindriques au lieu de cônes et produit plus souvent un résultat souhaitable.

7. Vous pouvez également utiliser le curseur pour visualiser la différence entre avant l'application de la dépouille et après.
8. Cliquez sur .

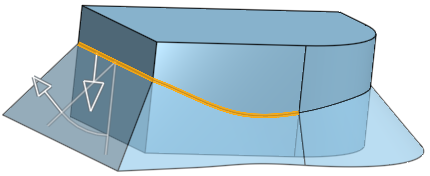

La dépouille le long d'une ligne de séparation nécessite une ligne de séparation existante le long d'une ou plusieurs faces avant de commencer l'opération de dépouille. Créez une ligne de séparation à l'aide de l'outil Scinder et scindez une ou plusieurs faces, et non une pièce.

1. Cliquez sur et sélectionnez Ligne de séparation.



2. En vous concentrant sur le champ Direction d'ouverture dans la boîte de dialogue, cliquez sur la face ou le Connecteur de positionnement (implicite ou explicite) de la pièce pour agir comme un plan neutre, le long de l'axe principal.
3. Cliquez dans le champ Bords de séparation, puis sélectionnez la ligne que vous avez créée comme ligne de séparation.

   Cochez la case Propagation avec ligne de séparation pour prolonger la dépouille le long de toute la ligne de séparation aux faces tangentielles uniquement. La sélection multiple est également disponible pour sélectionner plusieurs segments de ligne, tangentiels ou non.

4. Sélectionnez les côtés du joint sur lesquels appliquer la dépouille : Un côté, Symétrique ou Deux côtés (utilisez la flèche Face suivante pour basculer d'une face à la face opposée).
5. Indiquez le degré de dépouille dans le champ numérique.
6. Si vous le souhaitez, vous pouvez indiquer de réappliquer les congés : les faces de congé raides sont traitées comme des faces de dépouille, et non comme des faces de congé. Cela génère des cônes et préserve les arêtes des lignes de séparation. Souvent, avec de grands angles de dépouille, cela produit une géométrie indésirable. Si l'option Réappliquer le congé n'est pas cochée, les faces de congé raides sont traitées comme des congés et remélangées. Cela génère des faces cylindriques au lieu de cônes, modifie les arêtes des lignes de séparation et produit plus souvent un résultat souhaitable.

7. Vous pouvez également utiliser le curseur pour visualiser la différence entre avant l'application de la dépouille et après.
8. Cliquez sur .
