La barre d'outils Document est disponible dans tous les documents Onshape (alignée horizontalement avec le logo Onshape).

Vous trouverez ci-dessous un aperçu des fonctionnalités disponibles :

Capture d'écran de la barre d'outils dans un document Onshape

  • Logo Onshape ou de société - Cliquez sur le logo Onshape (ou le logo de votre société si vous faites partie d'un compte Entreprise) pour revenir à la page Documents depuis n'importe où dans le système.
  • Menu du document Icône du menu Document - Cliquez sur cette icône pour ouvrir un menu de commandes disponibles pour le document et l'espace de travail actifs.
  • Nom du document (en gras) ; Miroir (dans l'image d'exemple ci-dessus) - Le nom en gras est le document dans lequel vous travaillez actuellement.
  • Vous pouvez modifier le nom du document en cliquant sur le nom actuel et en saisissant un nouveau nom.

  • Nom de l'espace de travail (gris clair) ; Principal (dans l'image d'exemple ci-dessus) - Le nom de l'espace de travail dans lequel vous travaillez actuellement.
  • Copier le lien Icône Copier l'URL du document - Copiez le lien vers le document, y compris la configuration active, le mode de rendu, la vue éclatée, les états du panneau et l'orientation de la vue.
  • Nom du dossier Icône Nom du dossier - Si le document se trouve dans un dossier, le nom du dossier est indiqué à droite de l'icône du dossier. Le dossier est également un lien. Cliquez sur le lien pour ouvrir le dossier dans un nouvel onglet du navigateur.
  • Notifications FeatureScript Icône de notifications FeatureScript - Cliquez pour voir les notifications envoyées par le compilateur FeatureScript.
  • Notifications Icône de notifications - Affiche des notifications vous alertant des modifications apportées aux documents.
  • App Store Icône App Store de la barre d'outils de navigation - Cliquez pour accéder (et vous connecter, si nécessaire) à l'App Store Onshape pour acheter des applications partenaires d'Onshape.
  • Centre d'apprentissage Icône Centre d'apprentissage de la barre d'outils de navigation - Cliquez pour accéder au centre d'apprentissage Onshape (dans un nouvel onglet de fenêtre) qui propose des webinaires enregistrés, des briefings techniques et des parcours autoguidé.
  • Partager - Cliquez pour ouvrir la boîte de dialogue Partager et rendre le document actif accessible à un autre utilisateur ou à une autre équipe et sélectionnez les autorisations que ces utilisateurs peuvent avoir sur ce document.
  • Menu Aide Icône Aide - Ouvrez le menu Aide pour accéder : au système d'aide en ligne, au centre d'apprentissage (identique au bouton du centre d'apprentissage), à la documentation FeatureScript, à la liste des raccourcis clavier des produits, à la liste des nouveautés de cette version, aux forums, aux informations pour contacter l'assistance, recommander Onshape à un ami, vérifier la compatibilité de votre système avec les exigences d'Onshape et des informations sur cette version d'Onshape.
  • Menu du compte utilisateur - Accédez aux préférences de votre compte et à d'autres paramètres via ce menu. Pour plus d'informations, voir Gestion des comptes Onshape.

Si le document actuel est public, des icônes supplémentaires sont disponibles :

Barre d'outils du document Onshape

  • Document public - Indique que le document actuel est public.

  • Copies Icône Copies de documents - Indique le nombre total de copies actuelles du document. Voir Partager des documents pour plus d'informations.

  • Liens Icône Liens du document - Indique le nombre total de liens vers le document actuel. Un lien se produit lorsque le document actuel est inséré dans d'autres documents. Voir Lier des documents pour plus d'informations.

  • J'aime Icône mentions « J'aime » du document - Indique le nombre total de mentions « J'aime ». Cliquez sur l'icône pour aimer le document actuel.

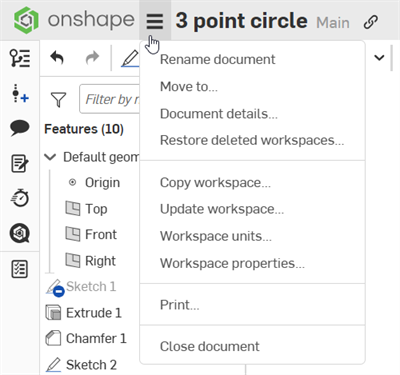

Commandes du menu du document

Le menu Document contient les commandes suivantes :

  • Renommer un document - Indiquez un nouveau nom pour le document.
  • Déplacer vers - Sélectionnez un dossier vers lequel déplacer le document actuellement ouvert.

    Gardez à l'esprit que lorsque vous déplacez un document d'un dossier racine à un autre, la propriété de ce document est transférée au propriétaire du dossier dans lequel il est déplacé. Les autorisations de partage changent également pour être héritées du nouveau dossier racine.

  • Propriétés du document - Entrez une description du document ; cette description s'affiche sur la page Documents, dans le panneau Détails. Si vous avez accès à Gestion des versions et que le workflow d'Onshape est activé, cette case inclut également une case à cocher Sans gestion de révisions pour indiquer que ce document et ses objets ne sont pas inclus dans un workflow de gestion des versions. Vous pouvez également attribuer une catégorie au document ici.
  • Restaurer les espaces de travail supprimés : restaurez tous les espaces de travail supprimés du document. Voir Versions et branches pour plus de détails.
  • Copier l'espace de travail - Créez un autre document contenant une copie de cet espace de travail. L'original et la copie ne sont en aucun cas liés. La copie s'ouvre automatiquement dans le même onglet que celui dans lequel vous vous trouviez dans le document d'origine. Vous pouvez sélectionner le dossier dans lequel vous souhaitez copier l'espace de travail.

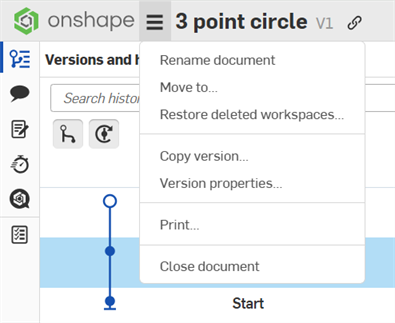

  • Copier la version - Lorsque vous visualisez une version spécifique d'un document, cette commande apparaît dans le menu. Créez un autre document contenant une copie de la version actuellement ouverte. L'original et la copie ne sont aucunement liés et aucune métadonnée de publication n'est incluse dans la copie (sauf pour les références de pièces, si elles existent dans la version source).
  • Propriétés de l'espace de travail/Version - Lorsque vous affichez un espace de travail spécifique ou une version d'un document, la version appropriée de cette commande apparaît dans le menu. Affichez et/ou modifiez les propriétés disponibles (y compris une liste d'onglets, de pièces dans les onglets, de descriptions, de références de pièces, de numéros de révision, d'états, etc.). Si la gestion des versions est activée et que la génération automatique des références de pièce est également activée, une icône s'affiche pour générer automatiquement une référence de pièce pour chaque pièce.
  • Unités d'espace de travail - Définissez les unités par défaut de l'espace de travail ouvert. Les unités par défaut définies pour un espace de travail affectent tous les Ateliers des pièces et les assemblages de cet espace de travail, toutes les valeurs affichées dans les cotes d'esquisse et tous les autres champs numériques (par exemple, dans toutes les boîtes de dialogue d'entités). Vous pouvez définir des unités par défaut pour tous les documents (et les espaces de travail d'un document) créés via votre compte dans votre profil utilisateur. Notez que le paramètre d'unité par défaut n'a aucun effet sur les fichiers importés.
  • Imprimer - Imprime la zone graphique de l'onglet actif.
  • Fermer le document - Fermez le document.
