Partie composée de corps sélectionnés (pièces, surfaces, courbes et/ou points) regroupés pour agir en une seule pièce. Vous pouvez créer une pièce composite fermée (qui consomme les corps impliqués) ou une pièce composite ouverte (qui ne consomme pas les corps impliqués).

Une pièce composite peut être utilisée comme n'importe quelle autre pièce : vous pouvez lui appliquer des fonctions, l'insérer dans un assemblage, la publier, en créer un dessin, l'inclure en tant qu'élément unique dans une nomenclature, affecter des métadonnées et même la réviser en tant que pièce unique.

Étapes

1. Cliquez sur .

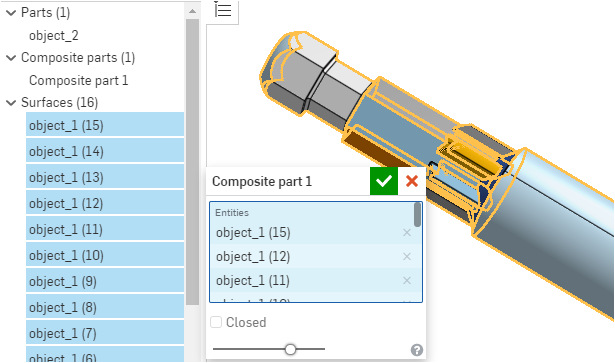

2. Sélectionnez les pièces, courbes, surfaces et/ou points (également appelés « corps ») à utiliser dans la pièce composite :



   Notez qu'une pièce composite est répertoriée sous les pièces de la liste ; les corps (entités) sélectionnés sont répertoriés dans la boîte de dialogue Partie composite 1 (vous pouvez renommer cette fonction).

3. Cochez la case Fermé pour indiquer que les organismes concernés ne devraient plus exister en tant qu'entités distinctes.

   Ne cochez pas la case pour indiquer que les corps doivent rester des entités distinctes en plus de faire partie de la pièce composite.

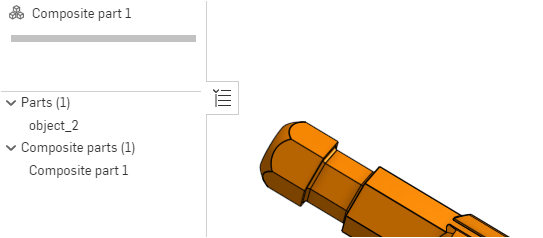

   (Ci-dessus) Image du corps composite fermé (Pièce composite 1, créé par la fonction Composite Pièce 1) : les surfaces sélectionnées sont consommées et ne sont plus répertoriées séparément

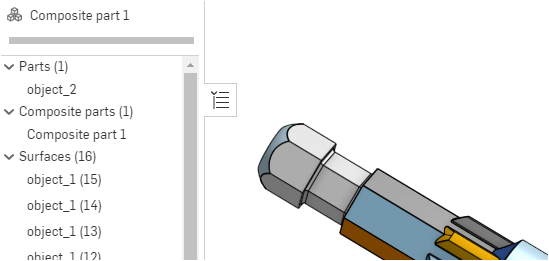

   (Ci-dessus) Image du corps composite ouvert (pièce composite 1, créée par la fonction Composite pièce 1) : les surfaces sélectionnées ne sont pas consommées et sont toujours répertoriées séparément

4. Lorsque vous êtes satisfait de vos choix, cliquez sur la coche pour accepter et fermer la boîte de dialogue.

Conversion de pièces composites fermées en pièces individuelles

Lorsqu'une pièce composite fermée est créée via une importation ou manuellement dans l'atelier des pièces, vous pouvez changer d'avis et la convertir en pièce composite ouverte ou supprimer complètement la pièce composite et revenir à des corps séparés. Utilisez l'outil Supprimer une pièce, comme indiqué ci-dessous :

1. Sélectionnez l'icône Supprimer la pièce dans la barre d'outils Fonctions de l'Atelier des pièces.
2. Sélectionnez Dissoudre les pièces composites dans la liste déroulante de la boîte de dialogue :



   Dissoudre les pièces composites réduit la pièce composite à ses corps inclus et supprime le composite :



   Avant la décomposition : pièce à un seul composite et aucune surface dans la liste

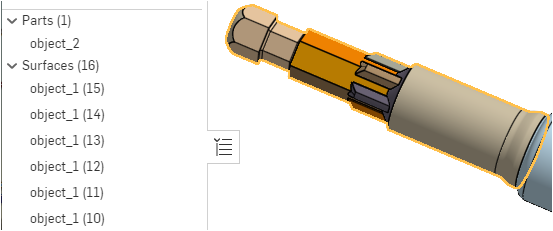

   Après dissolution : pas de pièces composites mais de nombreuses surfaces dans la liste

3. Cliquez sur la coche pour accepter et fermer la boîte de dialogue.

Vous pouvez utiliser Dissoudre pièce composite à la fois sur une pièce composite fermée et sur une pièce composite ouverte.

Vous pouvez choisir de supprimer la pièce composite ou les corps individuels, si la pièce est un composite ouvert.

Ignorer les pièces composites vous permet de sélectionner un corps spécifique à enlever, ce qui permet de sélectionner un corps et non la totalité de la pièce composite :

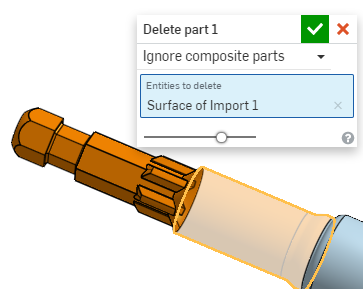

Lorsque l'option Ignorer la pièce composite est sélectionnée, les corps individuels peuvent être sélectionnés ; ici, le corps décrit en jaune a été sélectionné pour le retrait

Conseils

• L'exportation d'une pièce composite entraîne l'exportation de pièces distinctes.
• Utilisez le menu contextuel (RMB) sur la pièce composite dans la liste des pièces composites ou sur la pièce elle-même dans la zone graphique pour Masquer les autres pièces composites ou Masquer toutes les pièces composites :



• Les pièces composites sont gérées par les données en tant que pièces uniques : vous pouvez publier une pièce composite, lui affecter des métadonnées, réviser une pièce composite, et chaque pièce composite est répertoriée en tant qu'élément de ligne unique dans n'importe quelle nomenclature.
• Un seul corps peut être fait un composite, si vous le souhaitez.
• La création d'un composite ne modifie en rien les corps sélectionnés. Si un corps possède un connecteur de positionnement, le connecteur de positionnement reste avec ce corps une fois qu'il est également transformé en pièce composite.
• Rappel : La pièce composite fermée consomme les corps impliqués et ceux-ci n'apparaissent plus dans la liste des pièces en tant que corps séparés. La liste des pièces dans l'atelier des pièces répertorie uniquement le composite - graphiquement vous voyez toujours et pouvez agir sur les corps individuels. Un composite ouvert ne consomme pas les corps impliqués et ils sont toujours répertoriés dans la liste des pièces de l'atelier des pièces avec la pièce composite. Vous pouvez toujours agir sur les corps individuels si vous le souhaitez.
• Vous pouvez également créer des pièces composites à l'aide de FeatureScript. Consultez la documentation FeatureScript pour plus d'informations.
• Vous pouvez utiliser d'autres outils de fonction sur des pièces composites, par exemple Supprimer et Transformer. Sachez que les composites ouverts et fermés peuvent fonctionner différemment avec la même fonction.
• Ceci est particulièrement utile pour restaurer un corps ou une surface après un processus d'importation qui fracture le corps. Les pièces fracturées lors de l'importation seront automatiquement composites dans le cadre du même processus. Pour plus d'informations sur l'importation, consultez Importation de fichiers.
• Les pièces composites ne possèdent jamais de connecteurs de positionnement ; les connecteurs de positionnement appartiennent toujours à des pièces individuelles.

• Lorsque vous créez un composite fermé et que vous sélectionnez un autre composite (n'importe quel type), le composite sélectionné est consommé. Lorsque vous utilisez un composite dans un composite ouvert, le composite n'est pas consommé.

• Deux composites ouverts peuvent chevaucher des pièces.

• Lors de la création d'un connecteur de positionnement sur un composite fermé, vous obtenez le nom du nom de la pièce+fonction - dans la boîte de dialogue, pas le nom de la pièce (car la pièce n'existe plus seule).

---
