Navigation dans les vues et affichage des pièces

Les préférences graphiques vous permettent de modifier la largeur de ligne, la couleur spéculaire, le lustre et le champ de vision du modèle dans un Part Studio ou un Assemblage. Ces options sont particulièrement utiles pour modéliser des surfaces.

1. Sélectionnez Options de caméra et de rendu, puis Préférences graphiques :

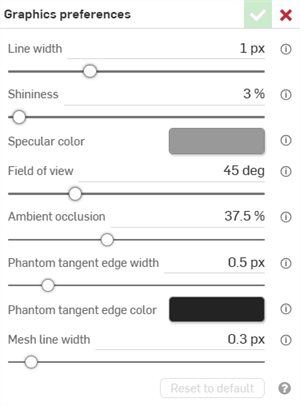

2. La boîte de dialogue suivante s'ouvre :



3. Modifiez les options selon vos besoins :

   • Largeur de ligne - Contrôle la largeur des lignes des surfaces et des arêtes. Utilisez le curseur horizontal ou saisissez une valeur numérique comprise entre 0,1 et 3 pixels.



     Line width: 0.5 px



     Line width: 3 px

   • Lustre - Contrôle le lustre (la brillance) par défaut des surfaces ombrées. Utilisez le curseur horizontal ou saisissez un chiffre compris entre 1 et 100 %.



     Shininess: 1%



     Shininess: 100%

   • Specular color - Controls the default specular color of shaded surfaces. Click the color swatch to open the Specular color dialog to select a color from the Color picker.



     Exemple de couleur spéculaire

   • Champ de vision (disponible uniquement lorsque la vue en perspective est activée) - Contrôle le champ de vision de la caméra en perspective. Utilisez le curseur horizontal ou saisissez une valeur numérique comprise entre 20 et 120 degrés.



     Field of view: 20 degrees



     Field of view: 100 degrees

   • Ambient occlusion - Controls the intensity of ambient occlusion shading, from 0% - 100% (default: 37.5%). Higher values create soft dark shading along edges, corners, crevices, and other locations where parts meet or intersect. This helps simulate real world indirect light coverage at these locations. Lower values create less shading at these locations.

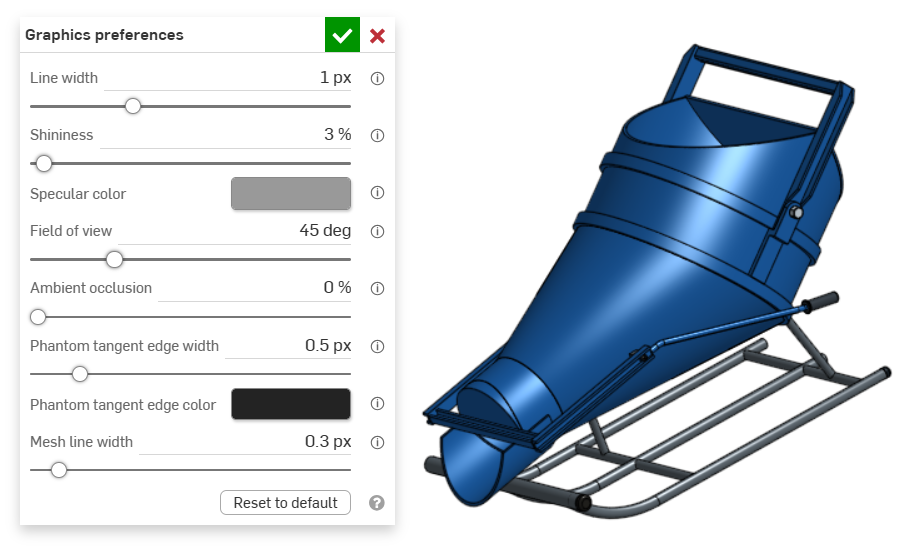

     Ambient occlusion: 0%

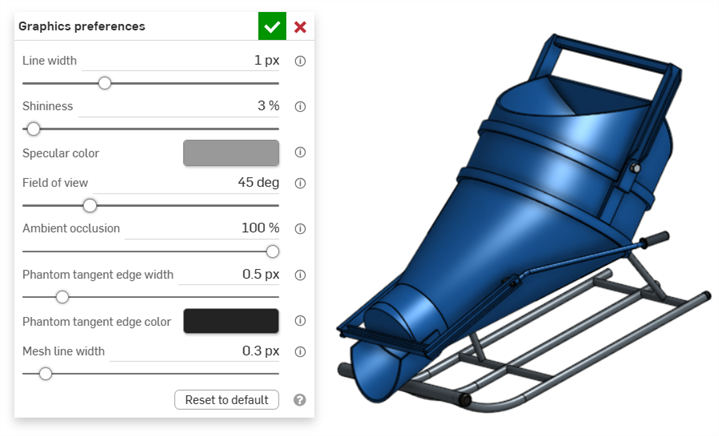

     Ambient occlusion: 100%

   • Phantom tangent edge width - If Tangent edges are set to phantom, this controls the line width of those edges, from 0.1 - 3 px (default: 0.5 px).

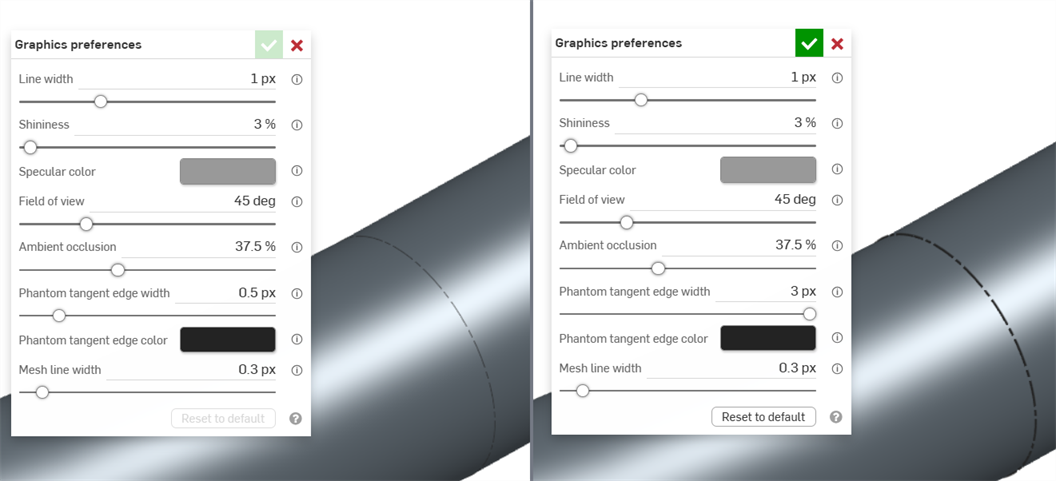

     Phantom tangent edge width: 0.5 px (left); 3px (right)

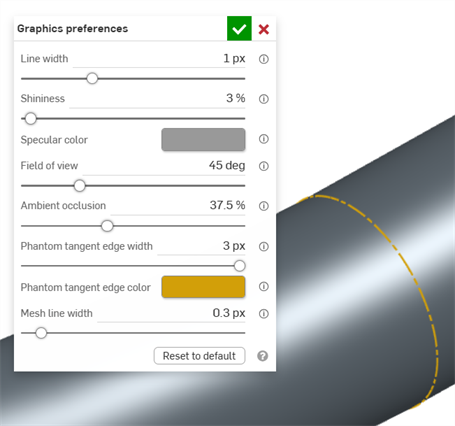

   • Phantom tangent edge color - If Tangent edges are set to phantom, this controls the default color of those edges. Click the color swatch to open the Phantom tangent edge color dialog to select a color from the Color picker.



   • Mesh line width - Controls the line width of mesh surfaces and edges, from 0.1 - 3 px (default: 0.3 px).

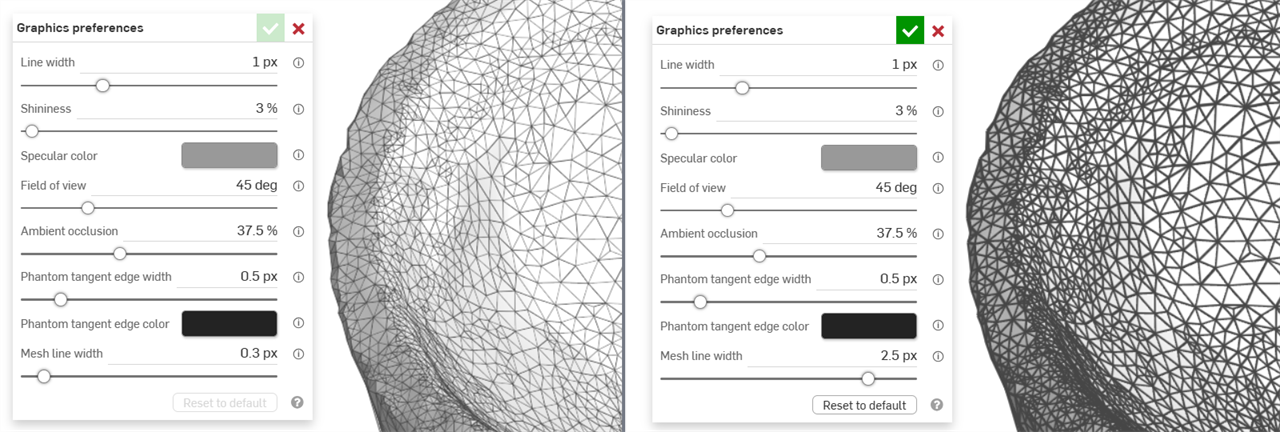

     Mesh line width: 0.3 px (left); 2.5 px (right)

   • Rétablir les valeurs par défaut - Cliquez sur ce bouton pour rétablir les valeurs par défaut de toutes les options de la boîte de dialogue.

Cliquez sur l'option Vue précédente dans le menu déroulant Options de caméra et de rendu pour revenir à la vue précédente du modèle dans la zone graphique.

Le sens de la molette de la souris pour le zoom est configurable dans les préférences du compte utilisateur.

Pour zoomer :

• Zoomer pour ajuster (raccourci : f, double-cliquez sur la molette de défilement) - Sélectionnez cette commande ou utilisez la touche de raccourci pour visualiser l'ensemble de l'atelier des pièces pièce, de l'assemblage ou du Dessin.
• Zoomer sur la fenêtre (raccourci : w) - Sélectionnez cette commande, puis cliquez et faites glisser la souris pour dessiner un rectangle autour de la zone sur laquelle vous souhaitez effectuer un zoom dans un atelier de pièces, un assemblage ou un dessin. La touche de raccourci permet d'activer et de désactiver la fonction.
• Zoomer sur la sélection - Sélectionnez cette commande pour zoomer sur les entités sélectionnées.

Zoom sur la sélection

Utilisez Zoom sur la sélection pour voir un gros plan des entités sélectionnées.

Effectuer une sélection dans la zone graphique :

Développez le menu Affichage et sélectionnez Zoom sur la sélection :

Les arêtes tangentes sont des arêtes formées entre une courbe et une arête linéaire ; par exemple, à partir de congés ou d'arêtes lisses.

Pour sélectionner le traitement visuel des lignes tangentes, sélectionnez l'un des trois modes d'affichage suivants :

• Visible - Les arêtes tangentes sont représentées par des lignes de solide. Il s'agit de la valeur par défaut.
• Transparent - Les arêtes tangentes sont affichées sous forme de lignes pointillées ; également appelées Police dans certains systèmes.
• Supprimé - Les arêtes tangentes sont visuellement supprimées de la vue.

Trois options d'arête tangente différentes, de gauche à droite : Visible (par défaut), Fantôme et Supprimé.

Les arêtes tangentes ne sont actuellement disponibles que pour les modèles nouvellement créés dans un Atelier des pièces ou un assemblage, et uniquement sur la plateforme du navigateur.

Définissez le niveau de transparence d'une pièce via le menu contextuel de la pièce ; cliquez avec le bouton droit sur le nom d'une pièce dans la liste des pièces et sélectionnez Editeur d'apparence. Voir Personnalisation des pièces : apparence pour plus d'informations.

La vue en coupe permet de sélectionner un(e) ou plusieurs plans, connecteurs de positionnement, faces cylindriques, faces coniques ou faces planes à utiliser pour la coupe. La vue en coupe peut être activée via le cube d'affichage ou en sélectionnant Vue en coupe dans le menu contextuel.

Une fois que le manipulateur est visible, il peut être déplacé via le rotatif (cercle ouvert en son centre) et accroché à n'importe quel point d'inférence de la pièce, de la surface ou de l'assemblage. Les éléments sectionnés sont visibles à la fois dans les Ateliers des pièces et les Assemblages :

1. Sélectionnez un ou plusieurs plans, connecteurs de contrainte, faces cylindriques, faces coniques ou planes sur la pièce ou la surface.
2. Expand the Camera and render options menu and select Section view (shown below). Alternatively, right-click on a part in the Part Studio or an assembly in an Assembly tab, and select Section view from the context menu.

Vous pouvez également activer la vue en coupe avant de faire des sélections.

3. La pièce/surface est sectionnée au point choisi à l'étape 1 ci-dessus (face cylindrique, face conique, face plane, plan ou connecteur de positionnement). Un manipulateur apparaît au dernier emplacement sélectionné et une boîte de dialogue s'ouvre pour répertorier les sélections :



S'il existe des pièces qui se croisent, celles-ci sont affichées en rouge.

4. Cliquez et faites glisser le cercle ouvert (boule) du manipulateur pour le positionner. Vous pouvez l'accrocher sur n'importe quel point d'inférence de la pièce ou de l'assemblage,notamment les centroïdes des cylindres (les marques blanches ci-dessous indiquent des points d'inférence) :





5. Utilisez le manipulateur pour modifier la profondeur et/ou l'angle de la section.
   1. Utilisez la flèche pour modifier la profondeur, en faisant glisser dans une direction ou une autre. Cliquez sur le manipulateur pour inverser la direction de la vue.
   2. Utilisez les indicateurs d'angle pour faire glisser un angle.
   3. Utilisez le champ numérique pour saisir la profondeur ou l'angle de la vue.





6. Pour sélectionner un autre plan de coupe lorsque la boîte de dialogue reste ouverte, cliquez sur l'emplacement souhaité pour ce nouveau plan de coupe. Un nouveau manipulateur et un nouveau plan de coupe apparaissent alors.



7. Pour afficher la section normale (perpendiculaire) au plan de la vue en coupe, utilisez la touche de raccourci N ou faites un clic droit et sélectionnez Afficher la normale de dans le menu contextuel.
8. Pour exclure une ou plusieurs pièces (surface ou surfaces) de la coupe, activez le champ Éléments à exclure puis effectuez vos sélections dans la zone graphique :



9. Pour inclure une ou plusieurs pièces (surface ou surfaces) dans la section, sélectionnez l'onglet Inclure, puis sélectionnez les éléments à inclure dans la zone graphique :



10. Il est possible de déplacer le modèle en mode coupe. Cliquez hors de la boîte de dialogue pour la fermer, puis manipulez le modèle comme vous le souhaitez.
11. If Section view is not turned off and the dialog box is closed, open the dialog again by double-clicking on the section plane. Alternatively, click the Camera and render options menu or right-click on the part or assembly to access the context menu, and select Edit section view.
12. Select Turn off section view from the Camera and render options menu or context menu when finished.

Vous pouvez utiliser la vue en coupe, puis l'enregistrer en tant que vue nommée.

Vous pouvez également utiliser l'outil Mesurer sur les faces, les arêtes et les sommets lorsque vous êtes en vue en coupe. Voir Outil Mesurer et Outil de mesure d'assemblage pour plus d'informations.

Raccourcis clavier pour afficher

• Vue de face = Maj 1
• Vue arrière = Maj 2
• Vue de gauche = Maj 3
• Vue droite = Maj 4
• Vue de dessus = Maj 5
• Vue du bas = Maj 6
• Vue isométrique = Maj 7
• Vue en coupe = Maj X
• Vue nommée = Maj V

maj+R

Basculez pour sélectionner/désélectionner la vue de facétisation de la plus haute qualité disponible pour l'Atelier des pièces ou l'Assemblage actuellement actif. Sachez que cela peut entraîner une légère dégradation des performances. Lorsque vous activez cette option, les notifications bleues s'affichent comme indiqué ci-dessous :

Pour plus d'informations sur la façon dont ce mode d'affichage peut affecter les performances, voir Mode haute qualité.

Onshape affiche les perçages et les déconnexions d'un modèle, y compris les arêtes laminaires des surfaces, qui peuvent être réparées lorsque vous sélectionnez Surligner les arêtes de contour. Cette fonction est particulièrement utile lors de l'importation de pièces nécessitant une réparation de surfaces.

Sélectionnez Surligner les arêtes de contour dans le menu des options de caméra et de rendu. Les arêtes susceptibles de nécessiter une réparation sont surlignées par des lignes rouges continues lorsque les arêtes sont visibles et par des lignes rouges en pointillés lorsque les arêtes sont masquées :

Cet outil est disponible uniquement dans l'Atelier des pièces. Pour plus d'informations, consultez Réparation des modèles importés.

Le verrouillage de rotation 3D, lorsqu'il est actif, verrouille la capacité de l'utilisateur à effectuer une rotation 3D de la zone graphique. Ceci est particulièrement utile lorsque vous tentez de sélectionner et de faire glisser une entité.

Il est situé directement au-dessus du cube d'affichage dans les ateliers des pièces et les assemblages.

Pour activer le verrouillage de rotation 3D, appuyez sur le bouton. Pour le désactiver, appuyez à nouveau sur le bouton ou commitez une fonctionnalité.

Le verrouillage de rotation 3D s'active par défaut dans certaines situations :

• Atelier des pièces - Si une esquisse est ouverte et qu'une entité est sélectionnée, le verrouillage de rotation 3D s'active par défaut. Cela permet de faire glisser la sélection sans que la vue tourne. Déverrouillez en appuyant sur le bouton.
• Assemblage - Si une instance, un connecteur de positionnement ou une entité est sélectionné, le verrouillage de rotation 3D s'active par défaut. Cela permet de faire glisser la sélection sans que la vue tourne. Déverrouillez en appuyant sur le bouton.

Le cube d'affichage se trouve dans le coin supérieur droit de la zone graphique. Lorsque cette option est sélectionnée, une liste des différentes options d'affichage s'affiche. Sélectionnez une option pour modifier l'affichage de votre zone graphique ou les paramètres d'affichage de vos pièces. Il s'agit d'un moyen simple et rapide d'obtenir une vue bien orientée de vos pièces sans avoir à faire pivoter ou zoomer 2D/3D.

Étapes

1. Appuyez sur le cube d'affichage. Une liste d'options s'affiche.



2. Appuyez pour sélectionner une option d'affichage ou sélectionnez Annuler.
3. Faites défiler pour voir plus d'options.

Options expliquées

• Haut, Bas, Avant, Arrière, Droite et Gauche - Sélectionnez l'une de ces options pour une vue orientée vers l'avant du plan respectif.
• Isométrique, dimétrique, trimétrique - Sélectionnez l'une de ces options pour la vue inclinée correspondante.
• Zoomer pour ajuster : sélectionnez cette option pour redimensionner la zone graphique en fonction de l'écran. Cela peut entraîner un zoom avant ou arrière de la vue.
• Vue en perspective - Activez et désactivez la vue en perspective. La vue en perspective montre la distance relative entre le point de vue et le modèle et crée un point de fuite lorsque le point de vue (ou la caméra imaginaire) s'approche du modèle. Les images ci-dessous montrent une vue de face de la même pièce sans vue en perspective et avec vue en perspective, respectivement.





• Ombré - Sélectionnez cette option pour afficher la pièce avec des faces ombrées et des arêtes (par défaut).



• Ombré sans arêtes - Sélectionnez cette option pour afficher la pièce ombrée, sans arêtes.



• Ombré avec arêtes masquées - Sélectionnez cette option pour afficher la pièce ombrée et pour afficher les arêtes masquées (arêtes qui ne sont pas dans la ligne de vue directe).



• Arêtes masquées supprimées - Sélectionnez cette option pour afficher la pièce non ombrée, les arêtes masquées (arêtes non en ligne directe de vue) étant supprimées.



• Arêtes masquées visibles - Sélectionnez cette option pour afficher la pièce non ombrée, les arêtes masquées (arêtes non en ligne directe de vue) étant visibles.



• Translucide - Sélectionnez cette option pour afficher la pièce comme translucide.



• Vue en coupe - Sélectionnez cette option pour accéder à un manipulateur qui vous permet d'ajuster une vue en coupe d'une pièce, via un plan ou une face plane.



  Vous devez présélectionner un plan ou une face plane avant de sélectionner la vue en coupe.
  Faites glisser la flèche ou l'un des manipulateurs directionnels pour ajuster le plan de vue en coupe créé à partir du plan ou de la face plane présélectionné. Dans ce cas, le plan avant est utilisé pour créer une vue en coupe à peu près à mi-chemin des pièces.
