Paramètres de l'entreprise/de la salle de classe/de l'entreprise - Propriétés/Propriétés personnalisées

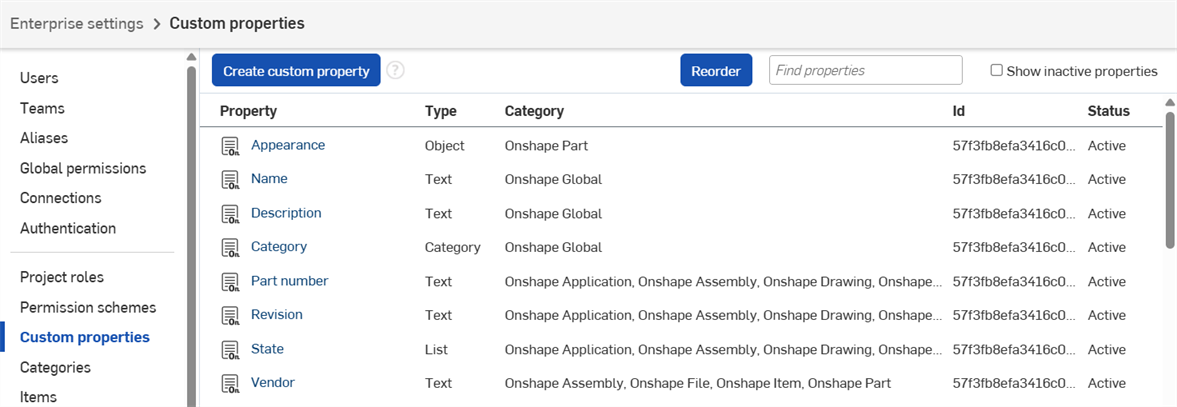

1. On the Properties/Custom properties page in your Onshape settings (as described above), create the custom property to use in conjunction with a computed property.

2. Dans la section Catégories de la définition, ajoutez une catégorie de pièce pour indiquer d'appliquer la propriété aux pièces, et la catégorie d'assemblage pour appliquer la propriété aux assemblages.

3. Pour créer une propriété de pièce calculée, dans la section Propriétés de pièce calculée, cochez la case Calculer la propriété de pièce.

4. Cliquez sur Sélectionner la fonction de propriété de la pièce calculée, puis accédez au document contenant la propriété calculée (FeatureScript) que vous souhaitez utiliser et sélectionnez-la dans la boîte de dialogue.



5. Sélectionnez ensuite la propriété dans la liste affichée.

6. Cliquez sur Créer pour créer la propriété (ou Annuler pour fermer la page sans créer la propriété). Confirmez l'action Créer lorsque vous y êtes invité.

Assurez-vous d'avoir défini la propriété de pièce calculée (comme décrit ci-dessus) que vous souhaitez utiliser pour créer des données agrégées pour un assemblage.

1. Ajoutez la catégorie Assemblage à la propriété de la pièce calculée via le champ Catégories :



2. Notez qu'une nouvelle zone apparaît en bas de la page, intitulée Propriétés d'assemblage agrégées. (Ceci n'est disponible que pour les types : Booléen, Entier, Double, Liste et Valeur avec unités, à condition que les unités soient d'un type autre que « N'importe lequel ».)



3. Cochez la case et les champs suivants s'affichent pour définir les données agrégées :



4. Définir la méthode d'agrégation d'assemblages souhaitée pour calculer et afficher :

   1. Valeur avec unités, types Entier et Double

      • Somme, minimum, maximum, moyenne, somme pondérée ou moyenne pondérée

   2. Type booléen

      • N'importe lequel : renvoie la valeur vraie si au moins un élément est vrai

      • Tout : renvoie la valeur vraie si tous les éléments sont vrais

      • Aucun - Renvoie faux si au moins un élément est vrai

      • Pas tous - Renvoie faux si tous les éléments sont vrais

   3. Type de liste

      • Première : renvoie la première valeur des propriétés agrégées pour toutes les pièces et tous les sous-assemblages. Vous pouvez ajuster l'ordre des valeurs par glisser-déposer dans la section Liste des valeurs de la page Propriétés personnalisées.
      • Dernière : renvoie la dernière valeur des propriétés agrégées pour toutes les pièces et tous les sous-assemblages. Vous pouvez ajuster l'ordre des valeurs par glisser-déposer dans la section Liste des valeurs de la page Propriétés personnalisées.

5. Sélectionnez la Propriété agrégée pour calculer et afficher :

   1. Valeur avec unités, types Entier, Double et Liste

      • La même propriété

   2. Type booléen

      • La même propriété (booléenne)

      • Not revision managed

      • Exclure de toutes les nomenclatures

6. Dans le champ Gestion des valeurs manquantes (non disponible pour les types de liste), spécifiez comment gérer l'agrégation lorsqu'une valeur est manquante :

   1. Ignorer l'agrégation (ignorer et ne pas agréger)

   2. Traiter comme zéro (traiter la valeur manquante comme zéro)

7. Dans le champ Gestion des erreurs, spécifiez comment gérer les erreurs lorsqu'elles se produisent :

   1. Ignorer l'agrégation

   2. Traitez l'erreur comme un zéro (non disponible pour Liste)

   3. Traiter comme vrai/faux (pour un booléen)

   4. Propagation de l'erreur dans le calcul

8. Cochez la case Agrégation de filtres pour filtrer l'agrégation (ignorez-la en utilisant une propriété booléenne comme filtre), puis sélectionnez la méthode de filtrage :

   1. Propriété de filtre booléen - Sélectionnez l'option Non gérée par révision et Exclure de la nomenclature, ou sélectionnez une propriété booléenne personnalisée

   2. Comportement du filtre - Choisissez Inclure si vrai ou Exclure si vrai

9. Cliquez sur Créer pour créer la propriété (ou Annuler pour fermer la page sans créer la propriété).

Example of aggregated Assembly property, using Mass

Créez le FeatureScript suivant (ou similaire), dans un Atelier des fonctions nommé Masse personnalisée :

annotation { "Property Function Name" : "Custom mass"}

export const mass =

defineComputedPartProperty (fonction ; le contexte est le contexte, la pièce est une requête, la définition est une carte) renvoie ValueWithUnits

{

const volume is ValueWithUnits = evVolume(context, { "entities" : part });

const material is Material = getProperty(context, {

"entity" : part,

"propertyType" : PropertyType.MATERIAL

});

return material.density * volume;

});

Créez une propriété personnalisée dans les paramètres de votre société > Page de propriétés personnalisées, appelée Masse personnalisée :

Attribuez la propriété personnalisée à la catégorie Pièce et à la catégorie Assemblage :

Sélectionnez le FeatureScript sous la case Calculer la propriété de pièce, cliquez sur Sélectionner la fonction de propriété de la pièce calculée :

Cochez la case pour Propriété d'assemblage agrégée, et précisez comment inclure les informations dans la nomenclature :

Dans un assemblage, vous pouvez ajouter la propriété à la nomenclature :

1. Ouvrez la nomenclature.

2. Cliquez sur Ajouter une colonne et sélectionnez la propriété personnalisée que vous avez créée au cours de la procédure ci-dessus.

3. La propriété est ajoutée à la nomenclature :
