Create a ruled surface from an existing edge, sketch line, or curve. The ruled surface is defined by a series of lines between connecting points along the selected edge(s).

La fonction Surface réglée vous permet d'ajouter ou de créer une nouvelle surface réglée à partir d'une arête existante ou de plusieurs arêtes d'une esquisse, d'une surface ou d'une pièce.

Cliquez sur la fonction Surface réglementée dans la barre d'outils de la fonction. Sélectionnez les arêtes pour la trajectoire de surface réglée. Ici, toutes les arêtes du polygone sont sélectionnées.

Vous pouvez sélectionner différents types de surfaces réglées : normale, tangente, alignée avec la direction ou Angle par rapport à la direction. Spécifiez l'angle de la surface réglée et cliquez sur l'icône de rotation pour inverser le sens. Spécifiez la distance, puis cliquez sur la flèche de direction pour inverser la direction. Dans ce cas, la direction ne peut pas être inversée et vous verrez donc un contour rouge pour indiquer qu'il s'agit d'une erreur.

Vous pouvez également ajouter des remplacements de sommets. Sélectionnez un point et créez un angle et une direction à partir de ce point. Ajoutez autant de remplacements de sommets que nécessaire.

Cochez la case Utiliser l'interpolation cubique pour créer une continuité plus fine entre les segments de la surface. La case Afficher les lignes réglées ajoute des lignes à la surface réglée. Les valeurs sont comprises entre 1 et 100, 40 étant la valeur par défaut.

Sélectionnez un type d'angle. Le coin roulé est la valeur par défaut. Le coin étendu prolonge les angles pour créer une arête droite, si possible. Les angles lissés produisent des angles légèrement lissés, et aucun angle ne supprime les angles.

  1. Cliquez sur Icône de l'outil de fonction Surface réglée.

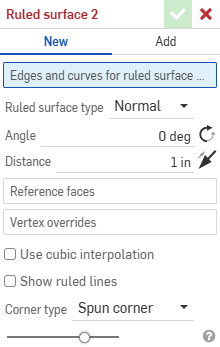

    Boîte de dialogue Surface réglée

  2. Select the Edges for the ruled surface path. This can be a single or multiple edge, sketch line, or curve.
  3. Specify the Ruled surface type.
    1. Normal - The surface is normal to the edge.
    2. Tangent - The surface is tangent to the edge.
    3. Aligned with direction - The surface is aligned to an alternate direction; for example, a ruled surface aligned to construction geometry or the edge of another object.
    4. Angled from direction - The surface is angled from a selected direction; for example, a ruled surface angled to the direction of construction geometry or another object.

    4. Exemple des quatre types de surfaces réglées

    De gauche à droite : Normal, Tangente, Aligné avec la direction et Angle par rapport à la direction.

    Si vous sélectionnez une direction à partir de laquelle une partie ou la totalité de la surface réglée ne peut pas être créée, la direction est affichée en rouge dans l'esquisse, ce qui indique qu'elle est erronée. Sélectionnez une nouvelle arête de direction pour votre alignement.

  4. Specify the Angle for the surface, in relation to the selected edge(s), in degrees. Click the rotation icon to reverse the angle.
  5. Specify the Distance from the edge(s). Click on the arrow icon to reverse the direction.

    6. Si vous sélectionnez un angle ou une distance qui force les surfaces réglées à se croiser, une erreur est créée et la surface n'est pas visible. La surface réglée s'affiche en rouge en haut de la boîte de dialogue Surface réglée et dans la liste Fonctions.

  6. (Optional) Select a Reference face. This is the face used as a reference for the Ruled surface. When an edge is first selected for the Ruled surface path, one of its adjacent faces is used as the edge's reference face and is automatically added to the dialog. To select a different or additional reference face (for example, the edge's opposing face), you can select the Reference faces area of the dialog and then select the new Reference face. To delete the previously selected Reference face, click the x icon to the right of the face label.
  7. (Optional) select Vertex overrides. By default, the overall ruled surface definition is governed by the path created by the selected edge(s). However, you can override this behavior and specify the ruled surface definition at any selected point, or multiple points. Select the Vertex overrides area of the dialog, and then select a vertex along the ruled surface path. You can then specify the following, for each Vertex override:
    1. Type de surface réglée - Normale, Tangente, Alignée avec la direction ou Jusqu'au sommet. Ils sont similaires au type de surface réglée ci-dessus, mais avec l'option supplémentaire Jusqu'au sommet - Jusqu'à un point sélectionné (sommet) ou connecteur de positionnement (implicite ou explicite). Cliquez sur Icône de point de connecteur de positionnement afin de sélectionner des connecteurs de positionnement implicites. Une fois qu'un connecteur de positionnement est sélectionné, cliquez sur l'icône du connecteur de positionnement dans le champ de dialogue pour ouvrir une boîte de dialogue dans laquelle vous pouvez modifier le connecteur de positionnement.
    2. Angle - Angle d'angle, en degrés. Cliquez sur l'icône de rotation pour inverser l'angle.
    3. Distance - Distance en coin. Cliquez sur l'icône en forme de flèche pour inverser la direction.

    8. Exemple de remplacement de sommet

    Un remplacement de sommet est appliqué, le sommet étant utilisé pour manipuler l'angle et la direction de la surface réglée.

    Chaque remplacement de sommet peut être réduit ou prolongé à l'aide de la flèche de liste déroulante à gauche de l'étiquette Écraser.

    Exemple d'extension d'un sommet dans la section Remplacement de sommet de la boîte de dialogue de surface réglée

  8. (Optional) Use cubic interpolation - By default, the Ruled surface path uses linear interpolation. For finer continuity between the segments, you can select the cubic interpolation option.

    Interpolation linéaire et cubique

    Exemple d'interpolation linéaire (gauche) et cubique (droite) entre deux segments de surface réglées en miroir.

  9. (Optional) Show ruled lines - Displays ruled lines on all Ruled surfaces. The ruled lines are set per continuous path. The count can be set from 1 to 100, with 40 as a default.
  10. Select the Corner type. Options are:
    1. Coin filé (par défaut) - Utilise des coins filés incurvés pour connecter les arêtes de surface adjacentes, si possible.
    2. Coin étendu - Utilise des lignes de surface étendues pour connecter les arêtes de surface adjacentes, si possible.
    3. Coin de lissage - Utilise les coins de lissage pour connecter les arêtes de surface adjacentes, si possible.
    4. Aucun coin - Omet les coins entre les arêtes des surfaces adjacentes.

    11. Exemple illustrant les quatre types d'angles de surfaces réglées

    De gauche à droite: Filé, Prolongé, Lisser et Aucun coin.

    S'il est impossible de créer des angles entre les arêtes de la surface, une erreur est générée et un message s'affiche :

  11. Cliquez sur .

Exemple de surface réglée étendue vers l'extérieur à partir d'une surface de polygone et Afficher les lignes réglées est activé

Une surface réglée s'étendant vers l'extérieur à partir d'une surface polygonale
