Ajustement mutuel

1. Cliquez sur l'icône Ajustement mutuel ().

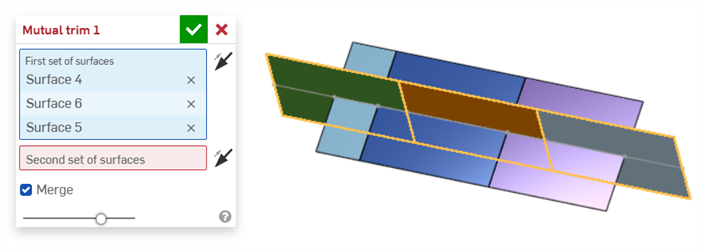

2. Sélectionnez le premier ensemble de surfaces.

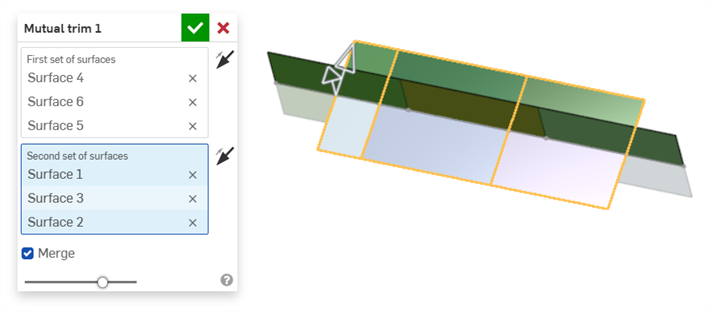

3. Sélectionnez le deuxième ensemble de surfaces.

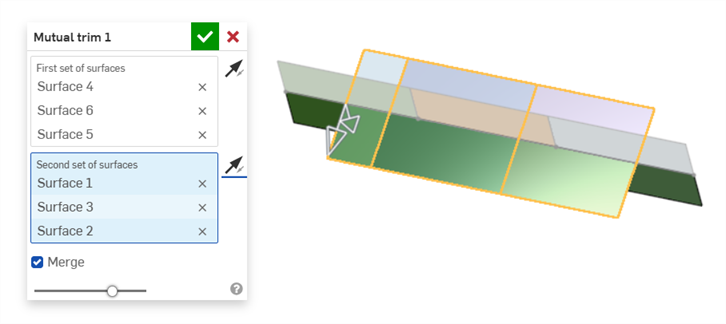

4. Pour chaque ensemble de surfaces, cliquez sur la flèche Conserver le côté opposé () pour indiquer quel côté est conservé après l'opération d'ajustement. Sinon, cliquez une fois sur la pointe de flèche dans la zone graphique pour inverser l'ensemble de surfaces correspondant :



   Une fois les deux ensembles de surfaces inversés

5. Par défaut, l'opération d'ajustement mutuel fusionne toutes les surfaces ajustées en une seule surface. Si vous le souhaitez, cliquez pour décocher Fusionner afin de conserver toutes les surfaces ajustées :

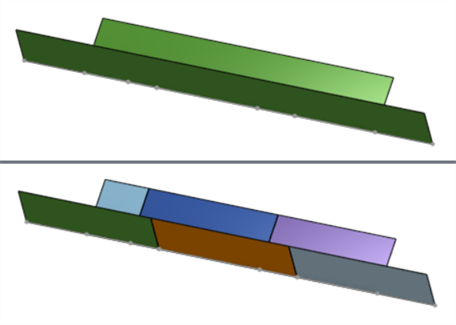

   Surfaces fusionnées (en haut) et non fusionnées (en bas)

6. Cliquez sur la coche (). La ou les surfaces obtenues apparaissent dans la liste des surfaces.

Cette liste répertorie la collection d'outils de fonction de surface. Elle n'est pas exhaustive. Des outils de fonction supplémentaires peuvent être utilisés lors de la modélisation de surfaces. Voir Surfaçage pour plus d'informations.

• Épaissir - Ajoutez de la profondeur à une surface. Créez une nouvelle pièce ou modifiez une pièce existante en donnant de l'épaisseur à une surface et en la convertissant en un solide, en ajoutant ou en supprimant du matériau d'une pièce ou d'une surface existante, ou en recoupant des pièces dans son tracé.
• Entourer - Créez une pièce en sélectionnant toutes les limites entourant un espace vide pour former un solide. Utilisez n'importe quel ensemble de surfaces et de solides (y compris des plans et des faces) qui se croisent ou se connectent au niveau d'un contour pour créer un volume. Créez une nouvelle pièce ou modifiez une pièce existante en ajoutant, en supprimant ou en croisant des pièces.
• Appliquer un congé - Arrondissez les arêtes intérieures et extérieures tranchantes et définissez-les comme rayon constant standard, conique plus stylisé ou variable en sélectionnant Congé d'arête. Vous pouvez éventuellement appliquer un congé arrondi complet pour créer un mélange homogène d'une ou de plusieurs faces entre deux côtés opposés.
• Combinaison de faces - Arrondissez des faces intérieures et extérieures tranchantes connectées ou déconnectées pour créer une combinaison homogène entre les faces ou détachez la combinaison pour créer de nouvelles faces, en définissant un rayon ou une largeur constante. Définissez plus en détail la section transversale de la combinaison (bille roulante ou profil balayé), la symétrie, le contrôle, l'ajustement, les contraintes et les limites.
• Supprimer la face - Supprimez la géométrie d'une pièce. Choisissez si vous souhaitez corriger les faces environnantes (en les prolongeant jusqu'à ce qu'elles se croisent), fermez ou laissez ouvert. Cet outil de modification directe est particulièrement pratique si vous ne disposez pas de l'historique paramétrique de la pièce, comme c'est souvent le cas avec une pièce importée.
• Déplacer la face - Translatez, faites pivoter ou décalez une ou plusieurs faces sélectionnées. Cet outil d'édition directe est particulièrement pratique si vous ne disposez pas de l'historique paramétrique de la pièce, comme c'est souvent le cas pour une pièce importée.
• Remplacer la face - Ajustez ou étendez une face à une nouvelle surface. Cet outil d'édition directe est particulièrement pratique si vous ne disposez pas de l'historique paramétrique de la pièce, comme c'est souvent le cas avec une pièce importée.
• Décaler la surface : créez une nouvelle surface en décalant une face, une surface ou une région d'esquisse existante. Définissez la distance de décalage sur 0 pour créer une copie sur place.
• Surface de contour - Créez ou ajoutez une surface spécifiée par ses profils de contour.
• Remplissage - Créez une surface (ou une pièce à partir de surfaces) en définissant des limites et en affinant la surface avec des conditions aux limites (au lieu de nécessiter l'utilisation de surfaces de référence).
• Déplacer le contour - Déplacez les arêtes de contour d'une surface afin de la prolonger ou de l'ajuster.
• Surface réglée - Créez une surface réglée à partir d'une arête, d'une ligne d'esquisse ou d'une courbe existante.
• Ajustement mutuel - Ajustez deux ensembles de surfaces adjacents et contigus en prolongeant leurs points d'intersection pour terminer l'ajustement. Chaque ensemble de surfaces peut être inversé afin de choisir le côté à conserver, et toutes les surfaces peuvent être fusionnées en une seule surface ou séparées pour conserver toutes les surfaces ajustées.
• Surface contrainte - Créez une surface à partir d'une sélection de points ou de données de maillage dans les limites d'une tolérance spécifiée. Affichez les écarts et optimisez les performances ou la fluidité.
