Drawing Properties - Annotations
Disponible dans : Dessin
Edit the current drawing's font, text height, arrowhead length and type, and color of each annotation type in your drawing. Supply defaults for all annotations at once, or Notes, Callouts, Datums, Geometric tolerances, Surface finish symbols, Weld symbols, Hole callouts, and Bend notes (for sheet metal) separately.

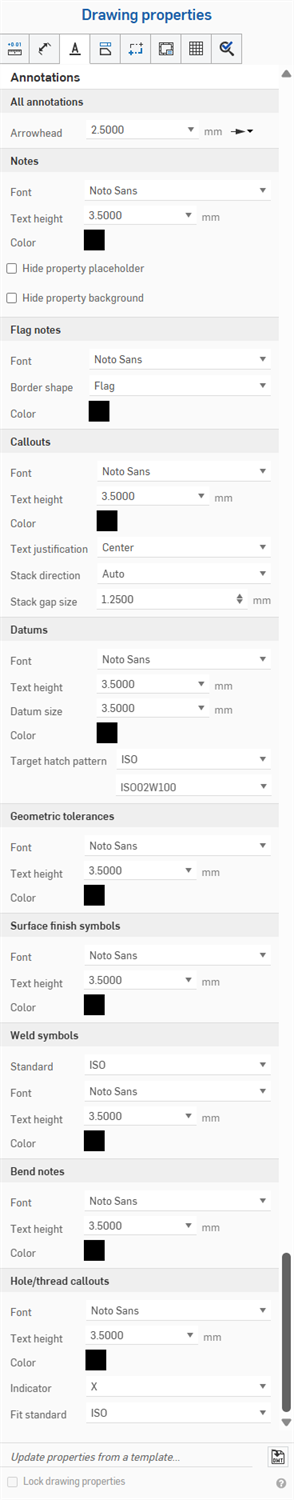

To access Annotation properties, click the Annotations icon (
) at the top of the Drawing properties toolbar.
Properties that are common to all annotations are explained below. Any properties specific to an annotation type are explained under that subheading, following this section.
- Police - Sélectionnez la police de choix pour chaque type d'annotation.
- Hauteur du texte - Sélectionnez la taille de choix pour chaque type d'annotation.
-
Couleur - Pour modifier les couleurs d'une entité annotation, cliquez sur le bloc de couleurs correspondant pour accéder à la boîte de dialogue des couleurs :

- Sélectionnez Palette pour choisir une couleur ou entrer un code hexadécimal ou RGB. Utilisez le panneau Mixer pour faire glisser vers une zone de couleur générale, puis entrez un hexadécimal spécifique ou un RGB code.
Sur les panneaux Palette ou Mélangeur de couleurs, vous pouvez cliquer sur le signe plus sous Couleurs personnalisées pour enregistrer la valeur de couleur actuellement spécifiée en tant que couleur personnalisée pour une utilisation ultérieure.
- Arrowhead - Select the arrowhead size.
Spécifiez les valeurs par défaut pour toutes les propriétés de note, y compris la police, la hauteur du texte et la couleur.
Vous pouvez également spécifier :
-
Masquer l'espace réservé à la propriété (—, comme dans la zone de titre)
-
Masquer l'arrière-plan de la propriété (gris par défaut, comme indiqué dans la zone de titre)
Notez que tous les dessins exportés ne contiendront, par défaut, plus d'espaces réservés pour les propriétés de dessin et de feuille (« ---- »).
Spécifiez les valeurs par défaut pour toutes les notes du drapeau, y compris la police, la forme de la bordure et la couleur.
Spécifiez les valeurs par défaut de toutes les légendes, placées dans un espace ou associées à une géométrie, notamment la police, la hauteur du texte, la couleur, la justification du texte, la direction d'empilement et la taille de l'espacement d'empilement.
Les légendes du dessin correspondent à la colonne du N° d'élément dans la nomenclature
Spécifiez les valeurs par défaut pour toutes les propriétés de référence, y compris Police, Hauteur du texte, Taille de référence (taille du triangle) et Couleur.
Spécifiez les valeurs par défaut pour toutes les tolérances géométriques, y compris la police, la hauteur du texte et la couleur.
Spécifiez les valeurs par défaut pour tous les symboles d'état de surface, y compris la police, la hauteur du texte et la couleur.
Modifiez le symbole de soudure dans le bas du menu Annotations. Ce menu modifie la norme par défaut des symboles de soudure utilisés dans le dessin. Cette norme est distincte de la norme du dessin et ne la modifie en rien. Par exemple, pour un dessin standard ANSI, vous pouvez modifier ce paramètre et utiliser tous les symboles de soudure ISO dans votre dessin.
Modifiez la mise en forme des notes de pliage attachées aux vues de tôlerie, y compris la police, la hauteur du texte et la couleur. Les notes de pliage entrent dans le dessin à partir des spécifications de pliage faites dans l'atelier des pièces :
Modifiez la mise en forme des légendes de perçages attachées aux vues de tôlerie, y compris la police, la hauteur du texte, la couleur et l'indicateur. Les légendes de perçages sont appliquées à un dessin d'une mise à plat de tôlerie via le menu déroulant Cotes, outil Légende de perçage
.
