Modèles de dessin personnalisés

Si vous avez besoin d'un modèle de dessin personnalisé, pour appliquer les formats de dessin de la société, procédez comme suit :

1. Créez un document. Il s'agit du document qui sert à stocker tous vos fichiers de modèle de dessin.
2. Cliquez sur l'icône Insérer un nouvel onglet () et sélectionnez Créer un dessin.
3. Sélectionnez Onshape dans la liste des filtres situés à gauche.
4. Sélectionnez le Standard dans le menu horizontal en haut de la page.



5. Sélectionnez la taille du modèle dans la liste des modèles disponibles.
6. Cliquez sur OK.
7. Une fois dans le Dessin, personnalisez celui-ci selon vos besoins.
8. Faites un clic droit sur l'onglet Dessin et sélectionnez Exporter.



9. Dans la boîte de dialogue Exporter le dessin :
   1. Sous Format, sélectionnez DWT.



   2. Sous Options, sélectionnez Stocker le fichier dans un nouvel onglet.



   3. Cliquez sur Exporter.

10. (Facultatif) Faites un clic droit sur l'onglet .dwt et sélectionnez Télécharger pour l'enregistrer sur votre disque local.



Pour utiliser le modèle :

1. Dans un document, utilisez l'icône Insérer un nouvel onglet () et sélectionnez Importer.
2. Sélectionnez le modèle de dessin.
3. Lors de la création d'un dessin, sélectionnez le filtre Créé par moi.
4. Sélectionnez le modèle que vous avez créé.
5. Cliquez sur OK.

Dès que vous commencez à créer le dessin d'une pièce dans Onshape, vous avez le choix de sélectionner un modèle existant ou de créer un modèle personnalisé :

1. Sélectionnez Créer un dessin dans le menu contextuel de la pièce dans un atelier de pièces pour accéder à la boîte de dialogue Créer un dessin :

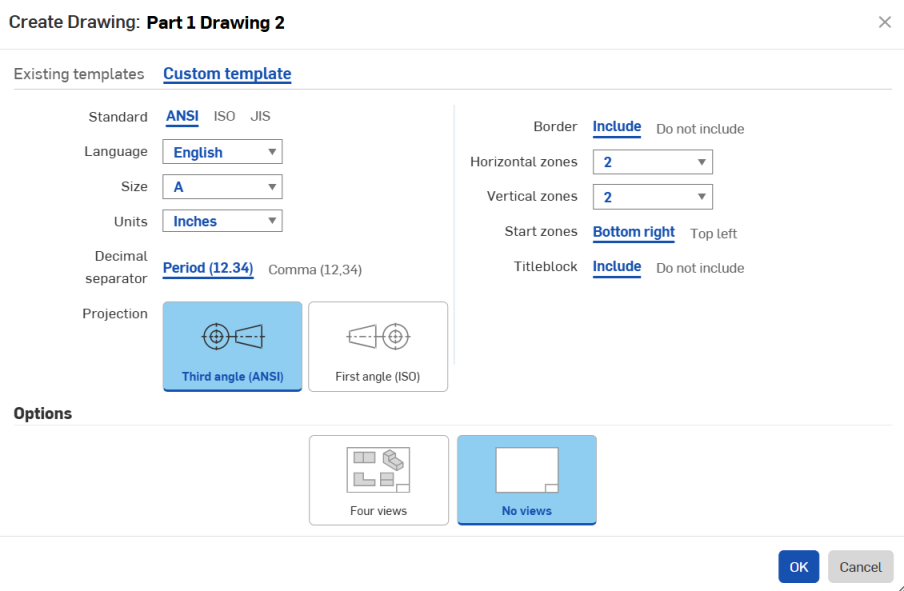

2. En haut de la boîte de dialogue, sélectionnez Modèle personnalisé (illustré ci-dessus, à gauche de la flèche rouge) pour accéder à la boîte de dialogue Modèle personnalisé :



3. Concevez votre modèle :
   1. Standard - ANSI, ISO, or JIS.
   2. Langue - Langue dans laquelle le texte de la zone de titre doit être affiché.
   3. Size - Choices are presented based on the Standard selected.
   4. Units - Choose from: Millimeters, Centimeters, Meters, Inches, Feet and inches, Foot, or Yards (defaults are by standard).
      • Les unités de dessin sont gérées séparément des unités de l'espace de travail pour les Ateliers des pièces et les assemblages
      • Les pieds et les pouces ne sont disponibles que dans les dessins ; elles ne le sont pas pour les espace de travail.
   5. Séparateur décimal - Point ou virgule (les valeurs par défaut dépendent de la norme sélectionnée, mais vous pouvez choisir ce que vous voulez)
   6. Projection - Troisième ou premier angle (les valeurs par défaut sont standard, mais vous pouvez choisir ce que vous voulez)
   7. Bordure - Inclure une bordure ou créer le dessin sans aucune bordure.
   8. Zones horizontales - Indiquez le nombre de zones horizontales dans la bordure.
   9. Zones verticales -- Indiquez le nombre de zones verticales dans la bordure.
   10. Zones de départ - Indiquez dans quel angle du dessin commencer à étiqueter les zones.
   11. Bloc titre - Permet d'inclure ou non un bloc titre (vous pouvez toujours créer votre propre bloc titre une fois en mode dessin)
4. Indiquez s'il faut inclure automatiquement 4 vues standard ou laisser le dessin vide (aucune vue)
5. Cliquez sur OK (ou Annuler).

Une fois que vous avez apportez les modifications souhaitées à un dessin, vous pouvez l'utiliser pour créer un modèle pour de futurs dessins.

Lorsque vous exportez un dessin en tant que fichier DWT, gardez à l'esprit que :

• Seules la première et, le cas échéant, la deuxième feuille sont exportées dans le fichier DWT. Aucune autre feuille n'est exportée.
• Toutes les vues sont supprimées, et seules la géométrie et le texte autres que la vue restent.
• Le format sera DWT ; la version sera 2013, le modèle principal sera la première feuille de dessin et si elle est présente, la deuxième feuille deviendra le modèle de continuation.

Étapes

1. Cliquez avec le bouton droit sur l'onglet Dessin et sélectionnez Exporter pour ouvrir la boîte de dialogue Exporter le dessin

1. Pour créer un modèle de dessin, sélectionnez DWT comme format (comme indiqué ci-dessus).
2. Cliquez sur Exporter.

Pour utiliser le modèle :

1. Dans un document, utilisez l'icône Insérer un nouvel onglet () et sélectionnez Importer.
2. Sélectionnez le modèle de dessin.
3. Lors de la création d'un dessin, sélectionnez le filtre Créé par moi.
4. Sélectionnez le modèle que vous avez créé.
5. Cliquez sur OK.

Créez un modèle de dessin Onshape comme décrit dans les instructions ci-dessus. Ensuite, dans Onshape, créez un dessin vide :

1. À l'étape du modèle, sélectionnez Modèle personnalisé.
2. Sélectionnez Ne pas inclure les bordures.
3. Sélectionnez Ne pas inclure le bloc titre.
4. Définissez la taille, la norme et autres caractéristiques en fonction de vos besoins.
5. Cliquez sur OK et fermez les boîtes de dialogue ouvertes dans le dessin.
6. Importez votre dessin de CAO traditionnelle exporté (au format DWG/DXF ) dans Onshape (via le menu Importer).
7. Ouvrez le dessin vide que vous avez créé.
8. Utilisez l'outil Insérer DWG/DXF pour insérer le fichier que vous venez de télécharger.

9. Pour modifier les polices, sélectionner le texte et utilisez la police de votre choix, prise en charge interne.

   1. Pour ajouter des fonctions Table des révisions ou Bloc :
      1. Générez un dessin à l'aide du nouveau DWG/DXF téléchargé.
      2. Placez une table là où cela est nécessaire (par exemple, dans le coin supérieur droit).
   2. Pour inclure un logo d'entreprise dans le modèle de dessin :
      1. Téléchargez le logo via la commande Insérer une image.
      2. Insérez l'image nouvellement téléchargée, placez-la correctement et dimensionnez-la dans le dessin.
   3. Insérer des champs de dessin selon les besoins dans les zones appropriées de votre dessin :
      1. Ajouter une note au dessin.
      2. Sélectionner le bouton Insérer un champ.

10. Utilisez la commande Déplacer vers dans le menu contextuel de la vue (clic droit) pour ajouter des éléments aux éléments suivants : bloc de titre, cadre de bordure et zones de bordure. Aucun élément du calque Dessin ne sera exporté ; seuls ces trois calques seront exportés.

    Les éléments seront ajoutés au calque correspondant : bloc title, cadre de bordure ou zones de bordure.

11. Cliquez avec le bouton droit sur l'onglet dessin et sélectionnez Exporter.
12. Sélectionnez un format de DWT.
13. Sélectionnez l'option de stockage du fichier dans un nouvel onglet.
14. Cliquez sur Exporter.
15. Lors de la sélection d'un modèle pour un futur dessin, ce modèle apparaît dans les filtres Créé par moi et Partagé avec moi dans la boîte de dialogue de création de dessin.
16. Testez le modèle de dessin avant de l'utiliser.

• Lors d'un export, des éléments sont ajoutés au calque correspondant : bloc titre, cadre de la bordure ou zones de bordure.
• Le calque Dessin ne sera pas inclus dans les exportations DWT du dessin.
• Les calques du cadre de la bordure, de la zone de bordure et du bloc titre sont verrouillées lorsque le format est défini sur Verrouillé.
• Les calques du cadre de la bordure, de la zone de bordure et du bloc titre peuvent avoir une couleur et une épaisseur de trait par défaut différentes.
• Le contenu des couches cadre de la bordure, zone de bordure et bloc titre sera situé sur des couches spécifiques (par exemple, BORDER_FRAME, BORDER_ZONES, TITLE_BLOCK) lors de l'exportation au format DWG/DXF.
  • Veuillez noter que les anciennes versions des formats DWG/DXF peuvent ne pas prendre entièrement en charge les calques.
• Le bloc titre n'est pas remplacé en cas de changement de taille de feuille de dessin. Cependant, les cadres de bordure et les zones de bordure sont redessinés à des tailles plus grandes/plus petites ou à des zones plus ou moins nombreuses.
• Le contenu du calque Dessin n'est jamais remplacé lors des changements de taille ou de format de la feuille.
