Cree varios ejemplares de instancias de entidades de boceto de forma uniforme en una o dos direcciones.

Para crear varias instancias de patrón del boceto, primero seleccione el boceto, luego haga clic en Patrón lineal y verá dos flechas verticales y horizontales en esa dirección. Si quiere crear más instancias, tan solo haga doble clic en el número, ingrese un número nuevo, presione Intro y se crearán. Puede ajustar la flecha a fin de ajustar el espacio entre las instancias.

Lo mismo sucede en este caso. Puede hacer doble clic en el número, ingresar un número nuevo para la cantidad de instancias y presionar Intro para que se creen más instancias. Si lo desea, también puede hacer doble clic en el número para ingresar el valor de forma numérica; es decir, si se necesita un espacio de un centímetro, puede ingresarlo allí, y si se necesita un centímetro de espacio aquí, puede ingresarlo aquí.

Además puede ajustar la base de la flecha a fin de ajustar el ángulo de las instancias del patrón. De esta manera, se ajusta el valor del ángulo y del espacio. Cuando esté satisfecho con la ubicación de todas las instancias, presione el botón izquierdo del mouse. Así todas las instancias surten efecto y se colocan en su lugar.

Pasos

  1. Seleccione la entidad o entidades de boceto cuyo patrón quiera crear y, luego, haga clic en Icono de patrón de boceto lineal. Se creará el patrón inicial:

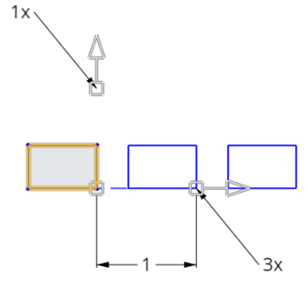

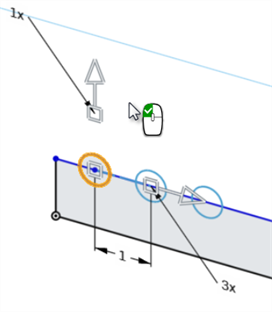

    Ejemplo del patrón inicial creado con la herramienta Patrón de boceto lineal

  2. Use las herramientas de edición de patrones de boceto para ajustar el patrón:

    Cantidad de instancias en el patrón

    Haga doble clic para ingresar la cantidad de instancias del patrón.



    Especificar el ángulo de un patrón abiertoHaga clic en un patrón abierto y arrástrelo para especificar su ángulo. El patrón permanece abierto por más que cambie el recuento de instancias.



    Valor del ángulo de un patrón abierto

    Haga doble clic para ingresar el valor de ángulo de un patrón abierto (que se vuelve visible tras hacer clic en el icono de flecha).



    Especificar la distancia entre las entidades

    Haga doble clic para especificar la distancia entre entidades.

  3. Mueva el mouse hacia el espacio en blanco y verá que el icono es un mouse con un botón verde. Haga clic para aceptar y definir el patrón de boceto.

Edición de un patrón

  1. Haga doble clic en el boceto en la Lista de operaciones para acceder al modo de edición del boceto.

  2. Coloque el cursor sobre una instancia del patrón y haga clic derecho en el ícono del patrón que aparece.
    El ícono del patrón aparece cuando coloca el cursor sobre la instancia del patrón

  3. Haga clic en Editar patrón.

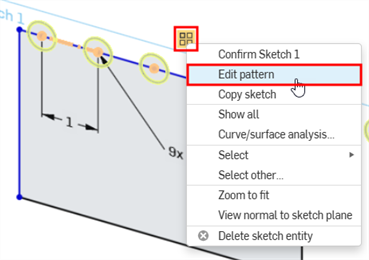

    Menú del ícono del patrón con la opción Editar patrón resaltada

  4. Realice los ajustes necesarios en el patrón.

  5. Haga clic en la marca de verificación verde del cuadro de diálogo Boceto para confirmar los cambios.

Consejos

  • Por defecto, los patrones circulares son patrones cerrados (de 360 o). Haga clic en el manipulador y arrástrelo (punta de flecha) para cambiar el valor del ángulo y crear un patrón abierto.
  • Los patrones circulares se crean inicialmente sobre el origen (pero no restringidos a él). Haga clic y arrastre el icono central para cambiar la posición y el tamaño del patrón.
  • Puede elimimar cualquier entidad de boceto del patrón sin afectar a la integridad del patrón. Al cambiar el número de incidencias de entidad de boceto no se restablece una entidad eliminada; el espacio para esa entidad se deja vacío.

Para obtener información sobre patrones de boceto lineales, consulte Patrón de boceto lineal.

Consejos

  • Puede elimimar cualquier entidad de boceto del patrón sin afectar a la integridad del patrón. Al cambiar el número de incidencias de entidad de boceto no se restablece una entidad eliminada; el espacio para esa entidad se deja vacío.

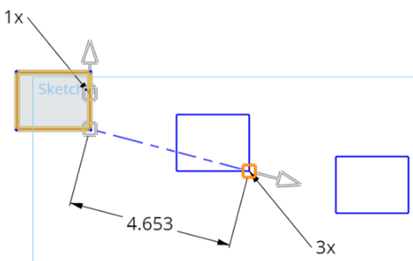

  • En los patrones de boceto lineales, arrastre la base del manipulador de flechas para colocar el patrón en un ángulo determinado.
  • Cuando se crean más de diez entidades de patrón, el sistema sólo muestra hasta las primeras 10 para evitar caídas en el rendimiento al generar la vista previa.

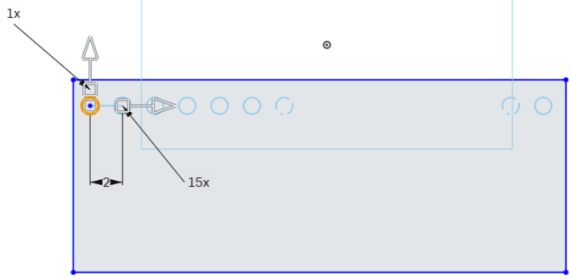

    Ejemplo del sistema en el que solo se muestran hasta las 10 primeras entidades en un Part Studio (para evitar caídas del rendimiento)

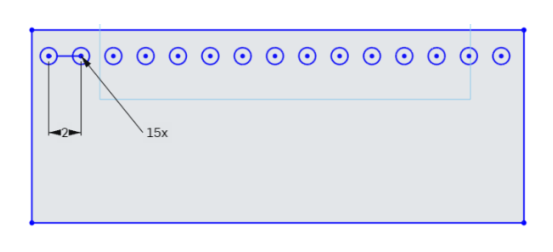

    Ejemplo del sistema en el que solo se muestran hasta las 10 primeras entidades para evitar una reducción del rendimiento

Para obtener más información, consulte Patrón de boceto circular.

Cree varios ejemplares de instancias de entidades de boceto de forma uniforme en una o dos direcciones.

Pasos

  1. Pulse la herramienta Patrón de boceto lineal.
  2. Toque para seleccionar el boceto o bocetos que desea modelar.

    Se crea un patrón inicial. La distancia entre las entidades de boceto con patrón se muestra como un número. El número de ejemplares de entidad de boceto se muestra como «NumberX».

  3. Toque dos veces en una distancia o valor de instancia para editarlo.
  4. Toque y arrastre los manipuladores cuadrados para ajustar el eje de esa fila de instancias.
  5. Toque y arrastre los manipuladores de flecha para ajustar la distancia entre entidades.
  6. Toque dos veces para terminar de editar el patrón de boceto lineal.

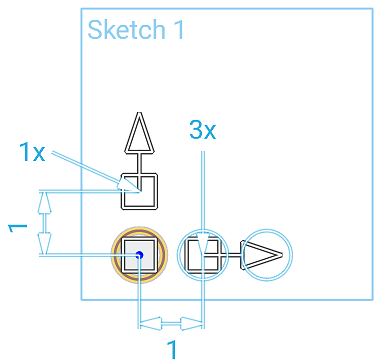

Ejemplo del uso de la herramienta Patrón de boceto lineal, seleccionando el círculo del boceto en el que se basa el patrón

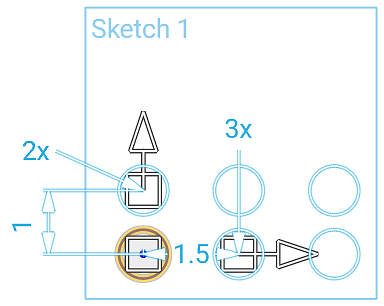

Ejemplo del uso de la herramienta Patrón de boceto lineal, creando círculos adicionales con la herramienta Patrón de boceto lineal

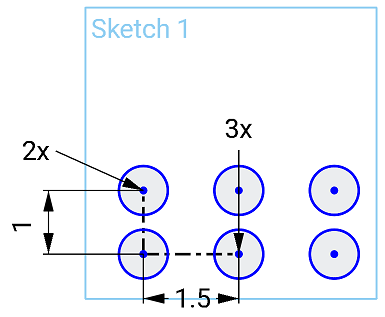

Ejemplo del uso de la herramienta Patrón de boceto lineal, después de crear el patrón

Consejos

  • Puede elimimar cualquier entidad de boceto del patrón sin afectar a la integridad del patrón. Al cambiar el número de incidencias de entidad de boceto no se restablece una entidad eliminada; el espacio para esa entidad se deja vacío.
  • Cuando se generan más de 10 entidades de patrón, el sistema solo muestra hasta las primeras 10 para evitar que las inmersiones en el rendimiento generen la vista previa.

Para obtener información sobre los patrones de boceto circulares, consulte Patrón de boceto circular.

Cree varios ejemplares de instancias de entidades de boceto de forma uniforme en una o dos direcciones.

Pasos

  1. Pulse la herramienta Patrón de boceto lineal.
  2. Toque para seleccionar el boceto o bocetos que desea modelar.

    Se crea un patrón inicial. La distancia entre las entidades de boceto con patrón se muestra como un número. El número de ejemplares de entidad de boceto se muestra como «NumberX».

  3. Toque dos veces en una distancia o valor de instancia para editarlo.
  4. Toque y arrastre los manipuladores cuadrados para ajustar el eje de esa fila de instancias.
  5. Toque y arrastre los manipuladores de flecha para ajustar la distancia entre entidades.
  6. Toque dos veces para terminar de editar el patrón de boceto lineal.

Ejemplo del uso de la herramienta Patrón de boceto lineal, seleccionando el círculo del boceto en el que se basa el patrón

Ejemplo del uso de la herramienta Patrón de boceto lineal, creando círculos adicionales con la herramienta Patrón de boceto lineal

Ejemplo del uso de la herramienta Patrón de boceto lineal, después de crear el patrón

Consejos

  • Puede elimimar cualquier entidad de boceto del patrón sin afectar a la integridad del patrón. Al cambiar el número de incidencias de entidad de boceto no se restablece una entidad eliminada; el espacio para esa entidad se deja vacío.
  • Cuando se generan más de 10 entidades de patrón, el sistema solo muestra hasta las primeras 10 para evitar que las inmersiones en el rendimiento generen la vista previa.

Para obtener información sobre los patrones de boceto circulares, consulte Patrón de boceto circular.
