Coincidencia paralela

Pasos

1. Haga clic en .

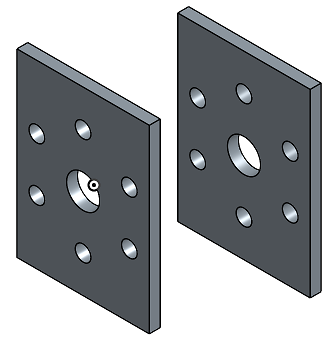

2. Seleccione dos conectores de relación (implícitos o explícitos).



3. Para imponer límites al movimiento de la relación, haga clic en Límites e ingrese las distancias mínima y máxima para el desplazamiento relativo de los conectores de relación.

   Los límites se visualizan en el área gráfica como líneas discontinuas con barras en los extremos. Las líneas discontinuas representan la dirección y la distancia del movimiento y las líneas sólidas representan el límite.

   Si una relación tiene uno o más límites aplicados, el icono indicador de límite de relación está visible a la derecha de la relación en la lista de características de relación.

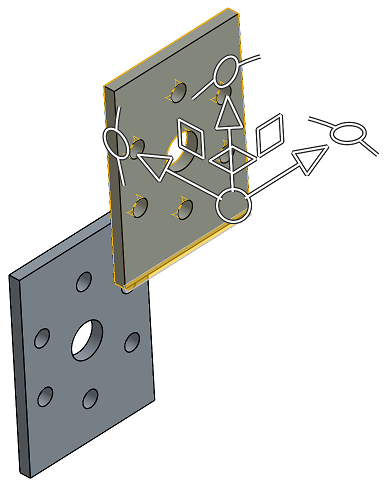

4. Haga clic en la entidad para acceder al manipulador.
5. Haga clic en las distintas asas de manipulador y arrástrelas para ver qué movimientos están permitidos; observe que la relación paralela permite que las entidades se desplacen libremente en las direcciones X, Y y Z, y que estas pueden girar libremente en torno al eje Z mientras la relación mantiene paralelos los conectores de relación.

Edición de un conector de relación

Una vez que se crea una relación entre dos conectores de relación explícitos o implícitos, puede editar cualquiera de los conectores de relación:

1. Abra el cuadro de diálogo Relacionar. A continuación, se utiliza la posición Relación cerrada como ejemplo. El proceso es similar para todas las relaciones, excepto para la Relación tangente, que no utiliza conectores de relación.



2. Haga clic en el ícono del conector de relación (). Se abre el cuadro de diálogo del conector de relación, donde puede editar el tipo de origen, la entidad de origen, la alineación, la ubicación, la dirección del eje principal y la orientación del eje secundario del conector de relación:

La edición de conectores de relación desde el cuadro de diálogo Relacionar se limita a los conectores implícitos o explícitos ubicados en el Ensamblaje actual. Los conectores de relación de Part Studios, subensamblajes o documentos vinculados deben editarse en su ubicación original.

Pasos

1. Pulse el ícono Relación paralela ().



2. Confirme que Paralelo esté seleccionado en el campo Tipo de coincidencia.
3. Seleccione dos conectores de relación (implícitos o explícitos) para usar.
4. Si lo desea, pulse en Límites para establecer límites de distancia para el movimiento.
5. De manera opcional, toque para voltear el eje principal, la orientación Z de las instancias.
6. Opcionalmente, toque para Reorientar el eje secundario; gire la orientación del cuadrante (en el plano XY) de las instancias 90 grados con un toque.
7. Toque la casilla de verificación.

Toque y arrastre O utilice el manipulador de tríada para mover una de las piezas. Observe que la relación paralela permite que las piezas se desplacen libremente en las direcciones X, Y y Z, y que estas pueden girar libremente en torno al eje Z mientras la relación mantiene paralelos los conectores de relación.

Pasos

1. Toque .
2. Confirme que Paralelo esté seleccionado en el campo Tipo de coincidencia.
3. Seleccione dos conectores de relación (implícitos o explícitos) para usar.
4. Si lo desea, pulse en Límites para establecer límites de distancia para el movimiento.
5. De manera opcional, toque para voltear el eje principal, la orientación Z de las instancias.
6. Opcionalmente, toque para Reorientar el eje secundario; gire la orientación del cuadrante (en el plano XY) de las instancias 90 grados con un toque.
7. Toque la casilla de verificación.

Toque y arrastre O utilice el manipulador de tríada para mover una de las piezas. Observe que la relación paralela permite que las piezas se desplacen libremente en las direcciones X, Y y Z, y que estas pueden girar libremente en torno al eje Z mientras la relación mantiene paralelos los conectores de relación.
