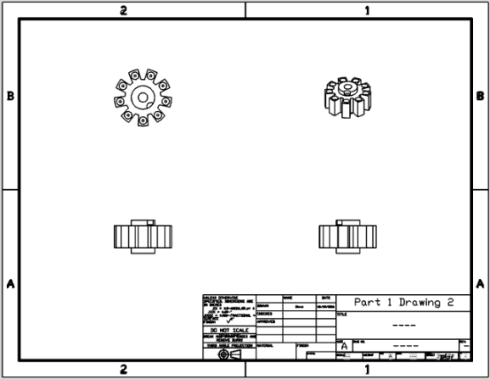

Insertar el contenido de un DXF o DWG archivo como entidades de dibujo de Onshape. Utilice esta herramienta como método para crear una plantilla personalizada; para obtener más información, consulte Plantillas de dibujo personalizadas .

1. Haga clic en .

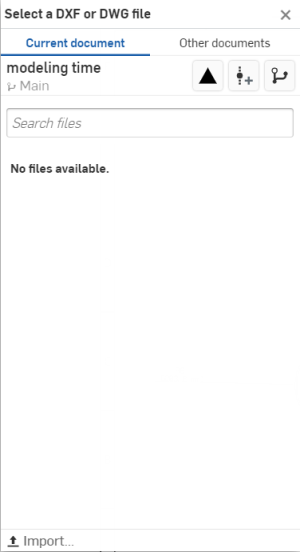

2. En el cuadro de diálogo que aparece, escriba una frase de búsqueda en el cuadro Buscar archivos para localizar un archivo, o seleccione uno de la lista.

También puede hacer clic en Otros documentos en el cuadro de diálogo para buscar un documento que tenga un archivo de imagen ya cargado. Al insertar un archivo desde otro documento de Onshape (de su propiedad o que se ha compartido con usted) se copia el archivo.

Si no hay ningún archivo en la lista, utilice la opción Importar en la parte inferior del cuadro de diálogo para introducir uno en el documento.

Consejos

• Los contenidos se importan del espacio de modelo y se copian en el dibujo.
• Sólo se importan la geometría de estructura alámbrica (líneas, arcos, polilíneas, etc.) y las notas del espacio de modelo (sin datos 3D).
• Se quitan todos los colores y se aplica el color predeterminado en el dibujo de Onshape (el color de capa apropiado). Para cambiar el color de fondo:
  • Diríjase a Mi cuenta > Preferencias > Dibujos y seleccione Oscuro o Claro. Haga clic en Guardar configuración de dibujo.
• Todos los bloques están expandidos.
• Todas las polilíneas se expanden.
• Todas las notas simples se convierten en Notas y son editables.
• Utilice el comando Mover a del menú contextual de la vista (haga clic con el botón derecho) para agregar elementos a Bloque de título, Estructura de borde y Zona de borde.

Los elementos se agregarán a la capa correspondiente: bloque de título, estructura de borde o zonas de borde.

---
