Además de permitir la creación de plantillas personalizadas desde cero, Onshape también proporciona una serie de plantillas de dibujo públicas para que las use y personalice. Estas plantillas son típicas de lo que la mayoría de los usuarios necesitarían y es posible que muchos usuarios las utilicen tal cual. Para usar un dibujo de un CAD diferente paquete como plantilla en Onshape, consulte Uso del CAD tradicional dibujos como plantillas en Onshape.

Se puede considerar que una plantilla de dibujo está compuesta del formato de un dibujo que incluye el bloque de título, el borde y las zonas, si lo desea, así como las propiedades que describen la función del dibujo que se encuentran en el panel Propiedades del dibujo. Una plantilla de dibujo no es más que dar formato al aspecto deseado y definir las propiedades y el comportamiento del dibujo, que estará disponible para su reutilización en cada dibujo detallado.

Para conocer las prácticas recomendadas a la hora de crear plantillas nativas de dibujo de Onshape, consulte Prácticas recomendadas para crear plantillas nativas de dibujo de Onshape (se requiere una cuenta de Onshape) en el Centro de aprendizaje.

Si necesita una plantilla de dibujo personalizada para aplicar los formatos de dibujo de la compañía, siga este procedimiento:

  1. Inicie sesión en su cuenta de Onshape.
  2. En la página Documentos, seleccione el filtro Público.
  3. Escriba Onshape Plantillas de dibujo ANSI u Onshape Plantillas de dibujo ISO en el cuadro Buscar situado en la parte superior de la página.
  1. Los resultados de la búsqueda incluirán al menos 2 documentos propiedad de Onshape y que contengan plantillas de dibujo:

    Estos vínculos también se pueden usar para buscar las plantillas:

    Documento de plantillas ISO personalizadas

    Plantilla ANSI personalizada

  2. Abra el documento que contiene la plantilla que desea personalizar.
  3. Una vez en el documento, haga clic con el botón derecho en la pestaña que contiene la plantilla que desea personalizar y seleccione Descargar.

    Ahora tiene un archivo llamado algo así como «ANSI_A.dwt» en su unidad local.

  4. Edite ese archivo con otro editor (AutoCAD, Ares o algún otro editor DWG) para realizar cambios.

    Por ejemplo, puede agregar el logotipo de su compañía o modificar el bloque de título (en forma vectorial).

    Observe durante la edición:

    • Hay dos chapas en el archivo DWT: una para la primer chapa de un dibujo y otra para las chapas de continuación en el dibujo. Es posible que deba editar ambas chapas.
    • La plantilla contiene muchos parámetros que resultan útiles al crear dibujos Onshape. Generalmente, verá un mejor comportamiento si evita eliminar elementos de la plantilla y, en su lugar, simplemente modifique, agregue o mueva elementos de la plantilla. Por ejemplo, está bien agregar texto y áreas adicionales al bloque de título.
  5. Cuando termine de editar el archivo DWT, guárdelo en la unidad local con el nombre actual u otro nombre y asegúrese de que todavía tiene la extensión .dwt.

    Onshape usa el nombre de pestañas cuando busca plantillas. Por lo tanto, si su plantilla tiene “ANSI” o “ISO” en el nombre de la pestaña, la encontrará cuando el usuario haga clic en el filtro ANSI o ISO del cuadro de diálogo de creación de dibujos.

  6. Para acceder a la plantilla personalizada recién creada, cree o abra un nuevo documento en Onshape. Este documento se utilizará para conservar sus plantillas personalizadas.
  7. Haga clic en el menú Ícono de signo más en la esquina inferior izquierda de la ventana de Onshape y seleccione Importar para importar el archivo DWT que acaba de guardar:

Ejemplo de captura de pantalla de importación resaltada

Esto crea una nueva ficha de plantilla en el documento.

En este punto, la próxima vez que cree un dibujo, cuando haga clic en Mis plantillas o Creado por mí, verá esa ficha de plantilla en la lista y podrá elegirla como plantilla para el nuevo dibujo.

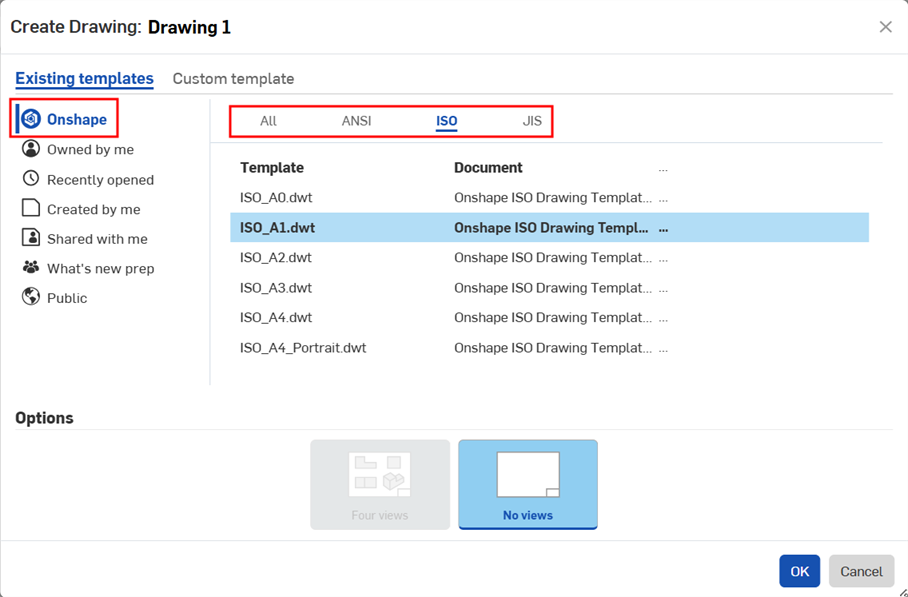

Tan pronto como comience a crear un dibujo de una pieza en Onshape, podrá seleccionar una plantilla existente o crear una plantilla personalizada:

  1. Seleccione Crear un dibujo en el menú contextual de la pieza en Part Studio para acceder al cuadro de diálogo Crear dibujo:

    Captura de pantalla de ejemplo de Crear dibujo resaltado en el menú contextual de la piezaCreación de una plantilla de dibujo personalizada mediante la selección de una plantilla existente

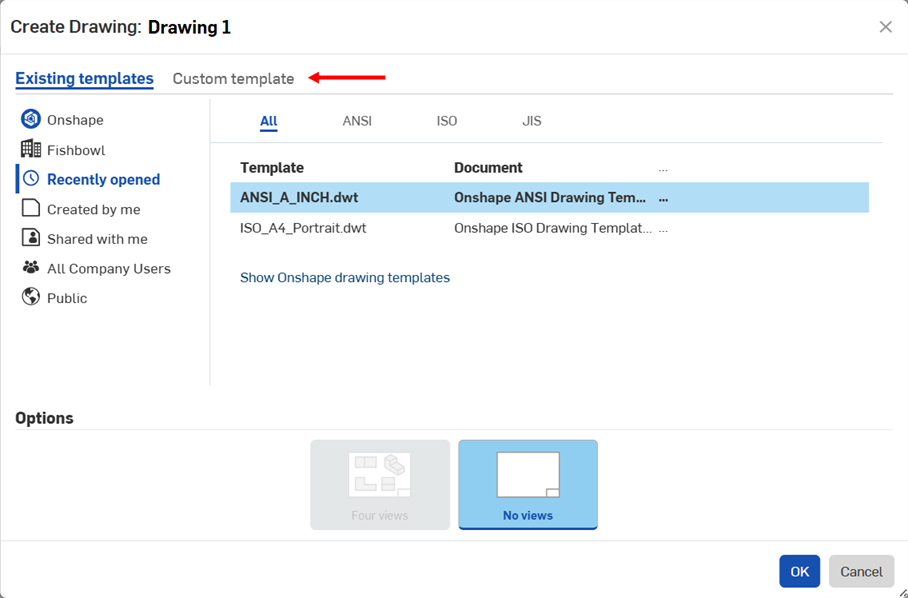

  2. En la parte superior del cuadro de diálogo, seleccione Plantilla personalizada (se muestra arriba, a la izquierda de la flecha roja) para acceder al cuadro de diálogo Plantilla personalizada:

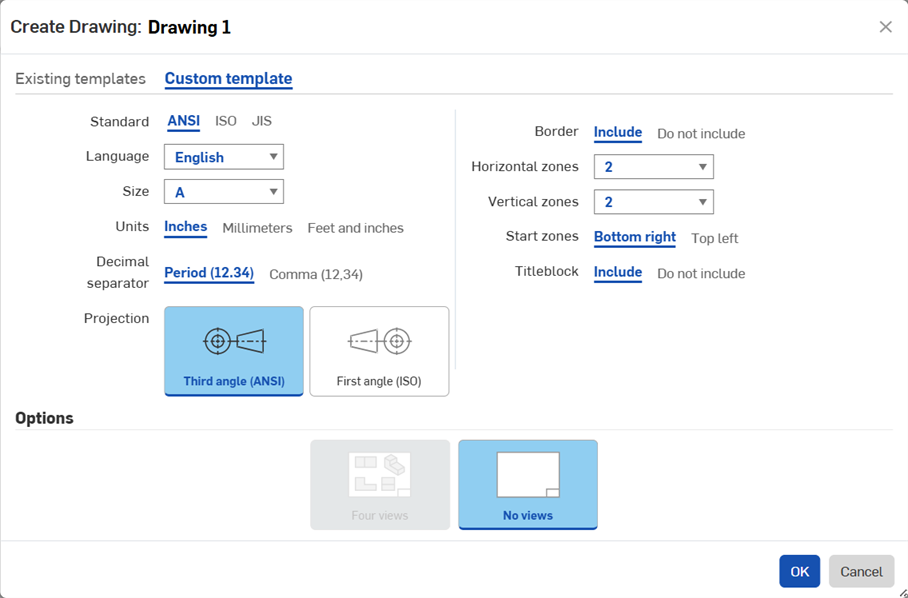

    Cuadro de diálogo Plantilla personalizada

  3. Diseñe su plantilla:
    1. Estándar: ANSI o ISO
    2. Idioma: el idioma en el que se debe figurar el texto del cuadro de título.
    3. Tamaño: las opciones se presentan en función del estándar seleccionado
    4. Unidades: pulgadas, milímetros o pies y pulgadas (los valores predeterminados son los estándares, pero puede elegir lo que quiera)
    5. Separador decimal: Punto o Coma (los valores predeterminados son por estándar, pero puedes elegir lo que desees)
    6. Proyección: Tercer ángulo o Primer ángulo (los valores predeterminados son por estándar, pero puede elegir lo que desee)
    7. Borde -A08D6A182be06FZ0Incluya un borde o cree el dibujo sin ningún borde.
    8. Zonas horizontales -A08d6A182be06FZ0Especifique el número de zonas horizontales en el borde.
    9. Zonas verticales -A08d6A182be06fz0Especifique el número de zonas verticales en el borde.
    10. Zonas de inicio -A08d6A182be06FZ0Especifique en qué esquina del dibujo comenzará a etiquetar las zonas.
    11. Bloque de título: Incluir un bloque de título o no incluirlo (puede crear su propio bloque de título una vez en modo de dibujo)
  4. Seleccione si desea incluir automáticamente 4 vistas estándar o dejar el dibujo vacío (sin vistas)
  5. Haga clic en Aceptar (o Cancelar).

Si tiene un dibujo editado de la forma que desee, puede utilizarlo para crear una plantilla para futuros dibujos.

Al exportar un dibujo como archivo DWT, tenga en cuenta lo siguiente:

  • Solo la primera y, si está presente, la segunda chapa se exportan al archivo DWT. No se exportan otras chapas.
  • Se eliminan todas las vistas y sólo quedan texto y geometría que sin visualización.
  • El formato será DWT, la versión será 2013, la plantilla principal será la primera chapa de dibujo y, si está presente, la segunda chapa se convierte en la plantilla de continuación.

Pasos

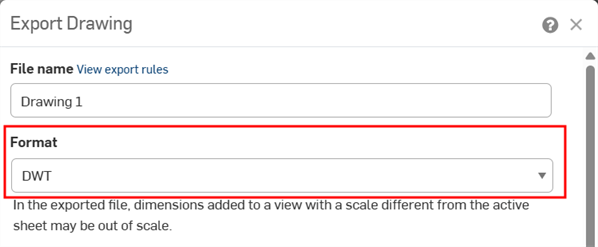

  1. Haga clic con el botón derecho en la ficha Dibujo y seleccione Exportar para abrir el diálogo Exportar dibujo

Captura de pantalla de ejemplo resaltada de Exportar en el menú contextual de la pestaña de dibujo

  1. Para crear una plantilla de dibujo, seleccione DWT como formato (como se muestra arriba).
  2. Haga clic en Exportar.

Para utilizar la plantilla:

  1. En un documento, utilice Ícono de signo más y seleccione Importar.
  2. Seleccione la plantilla de dibujo.
  3. Al crear un dibujo, seleccione el filtro Creado por mí.
  4. Seleccione la plantilla que ha creado.
  5. Haga clic en Aceptar.

Cree una plantilla de dibujo de Onshape como se describe en las instrucciones anteriores. A continuación, en Onshape, cree un dibujo vacío:

  1. En el paso de plantilla, seleccione Plantilla personalizada.
  2. Seleccione No incluir los bordes.
  3. Seleccione No incluir el bloque de título.
  4. Establezca el tamaño, el estándar y otras características según sea necesario.
  5. Haga clic en Aceptar y cierre los cuadros de diálogo abiertos en el dibujo.
  6. Importe su dibujo CAD tradicional exportado (en formato DWG/DXF) a Onshape (a través del menú Ícono de signo más Importar).
  7. Abra el dibujo vacío que ha creado.
  8. Utilice la herramienta Insertar DWG/DXF Insertar icono DWG/DFX para insertar el archivo que acaba de cargar.

  9. Para ajustar las fuentes, seleccione el texto y cambie la fuente a una fuente admitida internamente de su elección.

    1. Para añadir funciones a la tabla de revisiones o bloque:
      1. Genere un dibujo utilizando el DWG/DXF recién cargado.
      2. Coloque una tabla donde sea necesario (por ejemplo, la esquina superior derecha).
    2. Para incluir un logotipo de compañía en la plantilla de dibujo:
      1. Cargue el logotipo a través del comando Insertar imagen.
      2. Inserte la imagen recién cargada, colóquela y adapte las dimensiones correctamente en el dibujo.
    3. Inserte campos de dibujo según sea necesario en las áreas apropiadas del dibujo:
      1. Añada una nota al dibujo.
      2. Seleccione el botón Insertar campo.
  10. Utilice el comando Mover a del menú contextual de la vista (clic derecho) para añadir elementos a: bloque de título, estructura de borde y zonas de borde. No se exportará nada de la capa del dibujo, solo estas tres capas.

    11. Los elementos se agregarán a la capa correspondiente: bloque de título, estructura de borde o zonas de borde.

  11. Pulse con el botón derecho en la pestaña de dibujo y seleccione Exportar
  12. Seleccione un formato de DWT.

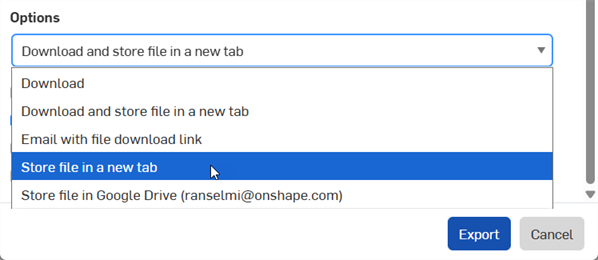

  13. Seleccione la opción del archivo Almacenar en una nueva pestaña.
  14. Haga clic en Exportar.
  15. Al seleccionar una plantilla para un dibujo futuro, esta plantilla aparecerá en los filtros Creado por mí y Compartido conmigo en el cuadro de diálogo de creación del dibujo.
  16. Pruebe la plantilla de dibujo antes de utilizarla.
