Un dibujo tiene propiedades y metadatos que se pueden establecer en un solo lugar para aplicarlos a todo el dibujo. Estas propiedades cubren elementos como valores predeterminados de precisión y unidades, valores predeterminados de cota, valores predeterminados de anotaciones, valores predeterminados de vistas, valores predeterminados de geometría de construcción, valores predeterminados de formato y valores predeterminados de tabla. A los metadatos del dibujo se acceden por separado y sirven para especificar elementos como el nombre, la descripción, el número de pieza, la revisión, el estado, “dibujado por”, el aprobador y cualquier propiedad personalizada que usted o su compañía hayan creado. Estos valores predeterminados se aplican a todo el dibujo, independientemente de cuántas hojas haya en el dibujo.

Las hojas también tienen propiedades que puede configurar. Estas se establecen por hoja individual e incluyen parámetros como: escala, formato, tamaño y referencia (es decir, a qué pieza/Part Studio se hace referencia en la hoja). Las propiedades de hoja no guardan relación con las propiedades del dibujo.

Acceso a metadatos

Haga clic con el botón derecho en la pestaña Dibujo y seleccione Propiedades para acceder al cuadro de diálogo Propiedades. Recuerde que estos metadatos se aplican al propio objeto de Dibujo.

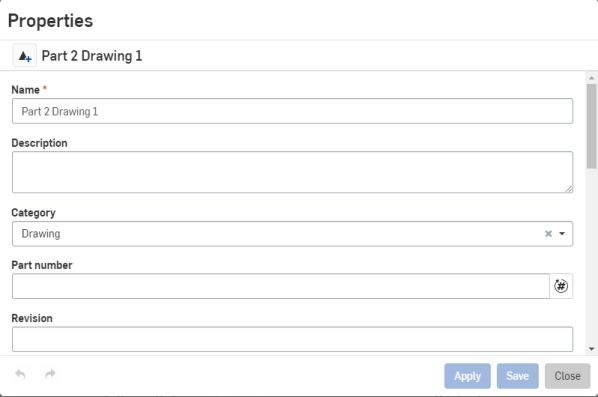

Cuadro de diálogo Propiedades de pieza

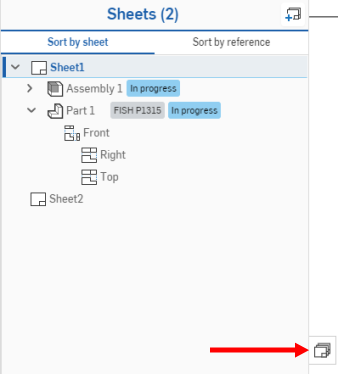

Cómo acceder a las propiedades de hojas

Haga clic con el botón derecho en una hoja del panel Hoja y seleccione Propiedades:

Ícono de Propiedades de hoja de dibujo

Cuadro de diálogo de Propiedades de hoja

Cómo acceder a las propiedades de dibujos

Haga clic en el icono situado a la derecha de la ventana de dibujo, aproximadamente a mitad de camino hacia abajo:

Acceso a propiedades de dibujo

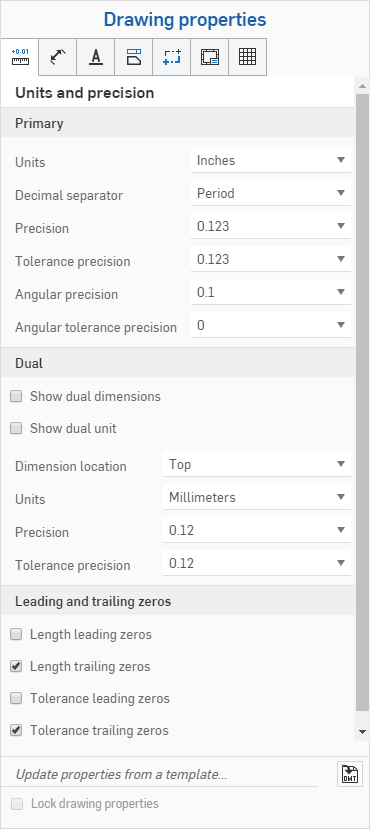

Panel Propiedades de dibujo
