Lanzamiento de una configuración

Para liberar una configuración directamente, defina las entradas de configuración deseadas en el Part Studio o en el ensamblaje, haga clic con el botón derecho en la pieza o instancia configurada y seleccione Lanzar. La pieza configurada actualmente activa se muestra por defecto en el cuadro de diálogo Crear candidato de lanzamiento.

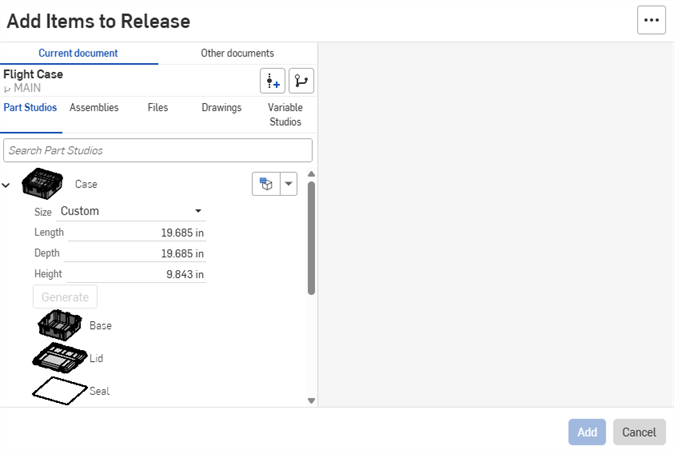

Puede liberar solo esa configuración o agregar piezas configuradas adicionales haciendo clic en el ícono de la parte superior del cuadro de diálogo para abrir el cuadro de diálogo Agregar elementos para lanzar:

Este cuadro de diálogo funciona igual que el cuadro de diálogo Insertar piezas y ensamblajes:

1. Seleccione y modifique los ajustes de configuración deseados para crear una pieza configurada.
   • Haga clic en el menú desplegable Establecer la última configuración vista () para seleccionar la última configuración activa en el elemento de origen, o seleccione Restablecer valores predeterminados para establecer todas las entradas en sus valores predeterminados.
2. Haga clic en Generar para crear la pieza o el ensamblaje configurados.
3. Haga clic en la pieza recién generada para añadirla al candidato de lanzamiento. Puede generar e incluir varios ajustes de configuración de cada pieza en un único lanzamiento.
4. Haga clic en Agregar para finalizar el flujo de trabajo y volver al cuadro de diálogo Crear candidato de lanzamiento.

Para eliminar objetos no deseados del Candidato de lanzamiento, haga clic en la X roja situada junto al objeto.

Cuando se lanza una configuración (o varios ajustes de configuración) de un artículo, solo los ajustes de configuración liberados específicos estarán disponibles para su reutilización desde la versión liberada. Otros ajustes de configuración de esa pieza deberán liberarse por separado. Del mismo modo, al insertar una versión liberada de una pieza configurada, se inserta un objeto liberado específico, y no se le permitirá cambiar las entradas de configuración.

Los parámetros de configuración excluidos se consideran como si tuvieran sus valores predeterminados. Los paquetes de lanzamiento y las referencias de revisión utilizan esos valores predeterminados. Si las condiciones de visibilidad impiden utilizar el valor predeterminado, se utiliza el primer valor visible.

La liberación de un ensamblaje que contiene piezas configuradas libera solo los ajustes de configuración específicos de cada pieza a la que hace referencia el Ensamblaje. No se liberan ajustes de configuración adicionales, a menos que los agregue como se describió anteriormente.
