Chaflán

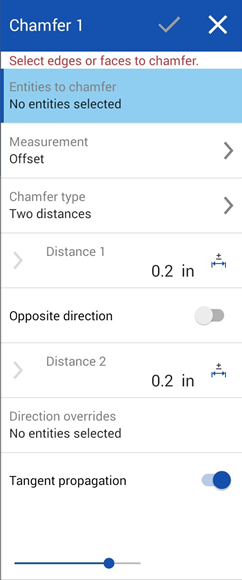

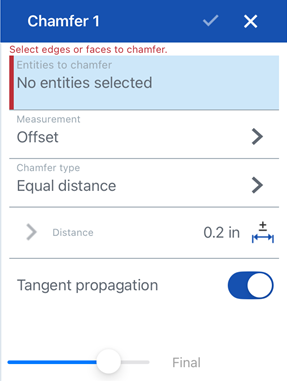

1. Haga clic en .



2. Seleccione cualquier arista o cara de la pieza a la que desee aplicar el chaflán.

Al achaflanar una chapa metálica, se recomienda utilizar la operación Corte de esquina de chapa metálica.

3. Seleccione un tipo de medida para las caras adyacentes no planas. Tenga en cuenta que ambas opciones se comportan exactamente igual para las caras planas.
   • Desfase: establece la distancia introducida en el campo Distancia desde la arista incial al chaflán. Esta opción depende de la arista; el cálculo comienza en la primera selección y, a continuación, avanza a lo largo de la cadena. El orden de selección de aristas puede cambiar la geometría resultante.

     Chaflán de desfase con una distancia = x:

   • Tangente - Establece la distancia introducida en el campo Distancia desde el intersección de la tangente de las dos caras adyacentes al chaflán. Esta opción NO depende del borde.

     Chaflán tangente con distancia = x:

4. Seleccione el tipo de operación que desea realizar:
   • Distancia igual: el chaflán se extenderá a una distancia igual desde el borde en ambas direcciones.
   • Dos distancias: el chaflán se extenderá a diferentes distancias en cada dirección.
   • Distancia y ángulo: el chaflán extenderá la distancia especificada en una dirección y el ángulo especificado en la otra.

   Si lo desea, haga clic en el ícono de opciones de tolerancia () y, a continuación, en el ícono de flecha desplegable () situado a la izquierda del parámetro para definir los valores de Precisión y Tipo de tolerancia. Consulte Opciones de tolerancia para obtener más información.




   Onshape recuerda la selección del tipo de operación y abre el cuadro de diálogo con la última opción seleccionada en operaciones posteriores.

5. Introduzca las distancias del chaflán. El valor predeterminado de Onshape es de 45 grados para el ángulo, pero recuerde el último valor de distancia introducido para los chaflanes de Distancia equivalente y Distancia y ángulo.
6. Si seleccionaste Dos distancias o Distancia y ángulo, haga clic en el botón de flecha para voltear la dirección de todos los bordes o especifique los bordes individuales para voltearlos en el campo Modificaciones de dirección.
7. Si lo desea, seleccione Propagación tangente para alargar la selección a lo largo de las aristas circundantes.
8. Haga clic en .

Antes:

Después:

Antes:

Después:

Antes:

Después:

Antes:

Después:

Antes:

Después:

En este ejemplo, la distancia se mide a lo largo de la cara inferior desde la arista seleccionada, y el ángulo se mide a partir de la cara inferior. Si utiliza las flechas direccionales y voltea la medida de distancia, obtendrá la distancia y el ángulo medidos con respecto a la cara vertical:

En este ejemplo, se muestra un chaflán en una arista cilíndrica:

Después:
