Propiedades de dibujo: anotaciones

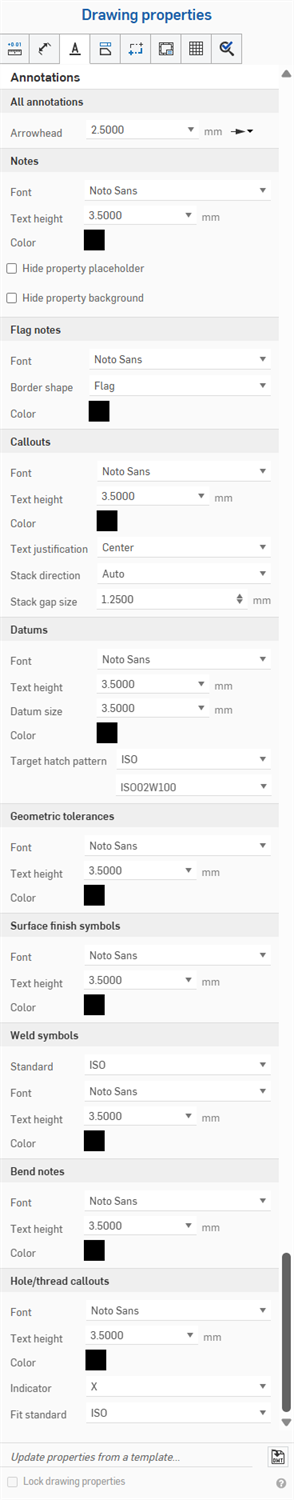

Para acceder a las propiedades de anotación, haga clic en el ícono de anotaciones () situado en la parte superior de la barra de herramientas Propiedades de dibujo.

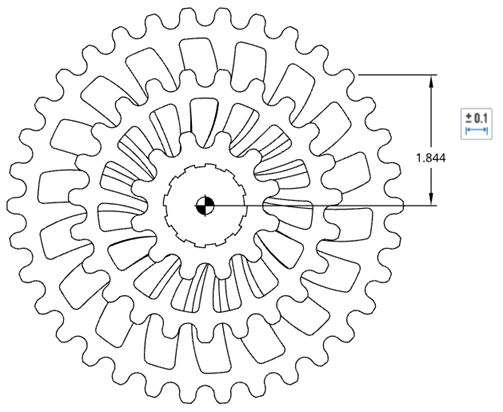

A continuación se explican las propiedades comunes a todas las anotaciones. Las propiedades específicas de un tipo de anotación se explican bajo ese subtítulo, siguiendo esta sección.

• Fuente: seleccione la fuente que desee para cada tipo de anotación.
• Altura del texto: seleccione el tamaño que desee para cada tipo de anotación.

• Color: para editar los colores de cualquier entidad de anotación, haga clic en el bloque de color correspondiente para acceder al cuadro de diálogo de color:



  • Seleccione Paleta para elegir un color o introducir códigos hexadecimales o RGB. Utilice el panel mezclador para arrastrar a un área de color general y, a continuación, introduzca un hexadecimal específico o código RGB .

  • En los paneles Paleta o Mezclador, puede hacer clic en el signo más debajo de Colores personalizados para guardar el valor de color especificado actualmente como color personalizado para utilizarlo posteriormente.

• Punta de flecha: permite seleccionar el tamaño de la punta de flecha.

Especifique los valores predeterminados para todas las propiedades de nota, inclusive la fuente, la altura del texto y el color.

También puede especificar lo siguiente:

• Ocultar marcador de posición de propiedad (----, como en la casilla de título)

• Ocultar fondo de propiedad (de color gris por configuración predeterminada, como se ve en la casilla de título)

Tenga en cuenta que, de forma predeterminada, todos los dibujos exportados dejarán de contener marcadores de posición de propiedad de dibujo y hoja («—»).

Especifique los valores predeterminados para todas las notas indicadoras, incluida la fuente, la forma del borde y el color.

Especifique los valores predeterminados para todas las anotaciones, colocadas en el espacio o adjuntadas a la geometría, como la fuente, la altura del texto, el color, la justificación del texto, la dirección de la pila y el tamaño del espacio de la pila.

Las anotaciones del dibujo corresponden a la columna n.º de elemento de la LDM

Especifique los valores predeterminados para todas las propiedades de referencia, incluidas Fuente, Altura del texto, Tamaño de referencia (tamaño del triángulo) y Color.

Especifique los valores predeterminados para todas las tolerancias geométricas, incluidas la fuente, la altura del texto y el color.

Especifique los valores predeterminados para todos los símbolos de acabado de superficie, incluidos la fuente, la altura del texto y el color.

Cambie la norma por el símbolo de soldadura en la parte inferior del menú Anotaciones. En este menú, por defecto, se cambia la norma por los símbolos de soldadura utilizados en el dibujo. Esta norma es independiente de la norma del dibujo y no la cambia. Por ejemplo, para un dibujo con la norma ANSI, puede cambiar este ajuste y utilizar todos los símbolos ISO de soldadura en el dibujo.

Cambie el formato de las notas de pliegue enlazadas a vistas de chapa, incluidas la fuente, la altura del texto y el color. Las notas de pliegue entran en el dibujo a partir de las especificaciones de pliegue realizadas en Part Studio:

Cambie el formato de las anotaciones de taladro enlazadas a vistas de chapa metálicas, incluidas la fuente, la altura del texto, el color y el indicador. Las anotaciones de taladro se aplican a un dibujo de una chapa aplanada metálica mediante el menú desplegable Cotas, herramienta Anotación de taladro .
