Onshape proporciona un mecanismo para comparar de forma gráfica y discreta versiones y espacios de trabajo en cualquier punto del historial. Puede comparar cualquier combinación: área de trabajo con áreas de trabajo o versiones, versiones con versión o áreas de trabajo, y en cualquier entrada del historial si lo desea.

Acceda a la acción Comparar desde los menús contextuales de la pestaña de control Versiones e historial, o utilice el icono situado en la parte superior (Compare Tool Icon). A continuación se explican los métodos para iniciar Comparar.

Ejemplos de métodos para iniciar Comparación

Para comparar un espacio de trabajo con un espacio de trabajo o con una versión, o comparar una versión con una versión o un espacio de trabajo:

  1. Con un documento abierto, haga clic en Ícono de Versiones e historial para abrir la pestaña de historial Versiones e historial.
  2. Haga clic en Ícono de Comparar.
  3. Seleccione dos entradas del historial (un espacio de trabajo o una versión, o cualquier entrada del historial dentro de un espacio de trabajo o una versión).

    4. Para seleccionar una entrada del historial concreta dentro de una versión o un área de trabajo, expanda la entrada Cambios antes de hacer clic en el icono Comparar.

  4. Seleccione las dos entradas de historial que desea comparar. La primera selección se resalta en azul y la segunda se resalta en rojo.

Al abrir Versiones y la pestaña de historial, se resalta el área de trabajo o la versión activa actualmente (esto se denomina Base).

Para comparar con otra versión o área de trabajo (o con una entrada del historial específica; el Destino), abra el menú contextual del Destino y seleccione Comparar, como se describe más arriba.

De forma predeterminada, Comparar muestra:

  • Una lista de operaciones para cada entrada del historial seleccionada; la primera selección se muestra en el margen izquierdo de la pestaña de control, y la segunda selección en el derecho.
  • Representación visual de las diferencias entre las entradas del historial, con una barra deslizante para mostrar más o menos de cada punto del historial. Los cambios se representan mediante color: blue para la Base (o la primera entrada de historial seleccionada) y rojo para el Destino (o la segunda entrada del historial seleccionada):

Ejemplo de lo que muestra la herramienta Comparación

Si hay una configuración, esta se incluye en el cuadro de diálogo Comparar, y se puede seleccionar para comparar lo siguiente:

Ejemplo del cuadro de diálogo de Comparar, que incluye una configuración que puede seleccionar y comparar

  1. Invertir la lista para mostrar el objetivo a la izquierda y la base a la derecha (haga clic en Revertir comparación)
  2. Mostrar las diferencias entre el Part Studio actual solo y el Part Studio de destino; consulte la ilustración anterior.

    3. Aún no se admite la comparación de ensamblajes.

  3. Enumere todas las operaciones tanto de base como de destino (en lugar de solo las diferencias):

    Ejemplo de la enumeración de todas las operaciones, tanto de base como de destino

  4. Controle cuántas de las operaciones Base o Destino se muestran gráficamente a través del mecanismo deslizante:

    Visualice más deoperaciones Base deslizando el círculo hacia la etiqueta Base (la etiqueta azul).

    Ejemplo de cómo visualizar más operaciones base al deslizar el círculo hacia la etiqueta base

    Visualice más operaciones de destino deslizando el círculo hacia la etiqueta destino (la etiqueta roja):

    Ejemplo de cómo visualizar más operaciones de destino al deslizar el círculo hacia la etiqueta de destino

  5. Seleccione la pestaña Ícono de la pestaña Comparar para ver una lista de todos los Part Studios del documento desde los que seleccionar y ver las diferencias de cada uno.
Para ver los cambios que implican más de una pieza más fácilmente, puede utilizar el menú contextual > Mostrar/Ocultar pieza:

Menú contextual con la opción Mostrar/ocultar pieza, antes de ocultar la pieza

Antes de ocultar la Pieza 2, arriba

ocultar la pieza, después de que la pieza esté oculta

Después de ocultar la Pieza 2, arriba, puede visualizar los cambios en la Pieza 1 más fácilmente

La lista que compara operaciones o Part Studios entre la base y el destino utiliza los siguientes iconos para indicar diferencias:

  • Sin icono: la operación Base y Destino, el boceto o Part Studio son idénticos
  • Ícono de No igual : la operación Base y Destino, boceto o Part Studio no son idénticos
  • Ícono de Menor que : la base tiene una operación, boceto o Part Studio que el destino no tiene (esta operación o Part Studio no existe en el destino)
  • Ícono de Mayor que : a la base le falta una operación, boceto o Part Studio que tenga el destino (esta operación o Part Studio no existe en la base)
  • /: la función está presente en la base, pero se encuentra en una posición de la lista de operaciones diferente a la del objetivo (arriba/abajo).

Tolerance options are automatically used in conjunction with the Compare mechanism. When comparing 2 history entries, select the Feature to compare (Extrude 1 in the example below). Comparisons between differing Tolerance options in the entries are outlined in yellow:

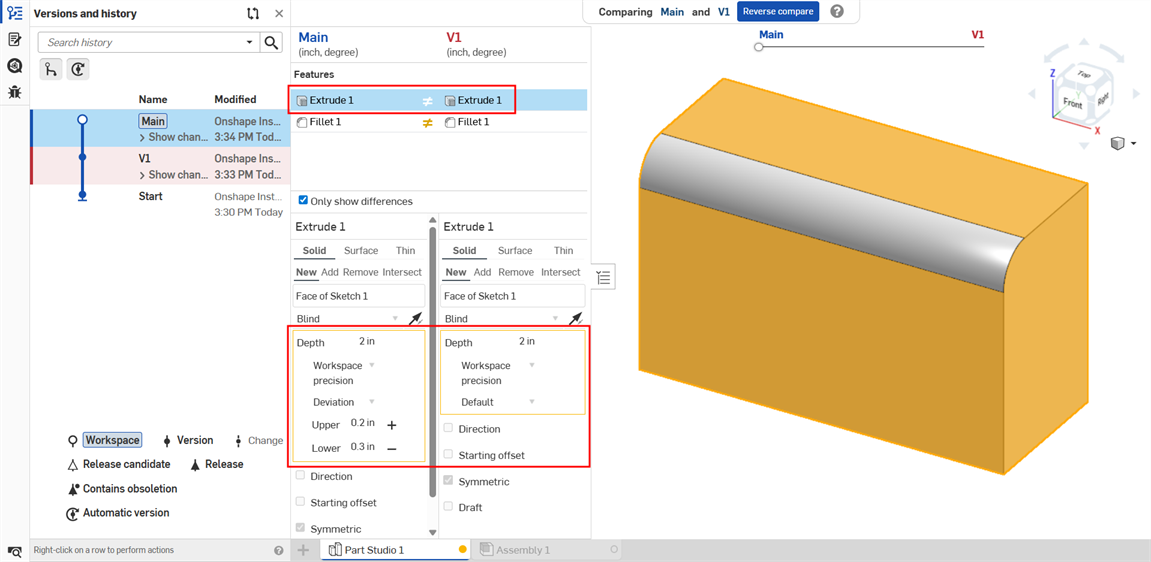

Example of Tolerance options compared

Extrude: Depth tolerance options compared between two history entries

See Tolerance options for more information.
