Konfiguration freigeben

Um eine Konfiguration direkt freizugeben, legen Sie die gewünschten Konfigurations-Einträge im Part Studio oder in der Baugruppe fest. Rechtsklicken Sie dann auf das konfigurierte Bauteil oder die konfigurierte Instanz und wählen Sie Freigeben aus. Das derzeit aktive, konfigurierte Bauteil wird standardmäßig im Dialogfenster Freigabe-Kandidaten erstellen angezeigt.

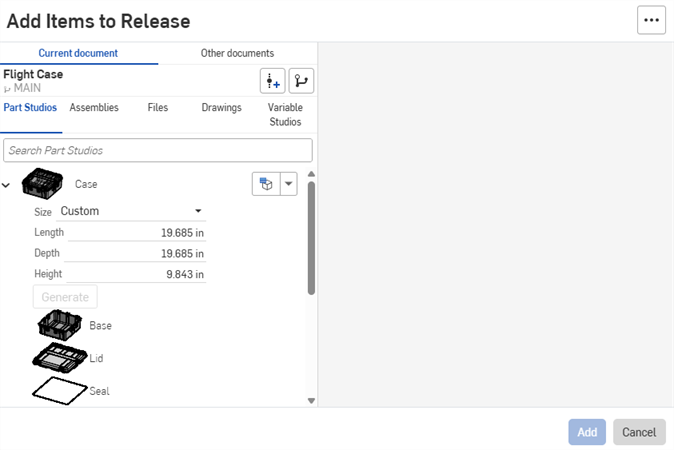

Sie können nur diese Konfiguration freigeben oder zusätzliche konfigurierte Bauteile hinzufügen. Klicken Sie dafür auf das -Symbol oben im Dialogfenster. Darauf öffnet sich das Dialogfenster Elemente für die Freigabe hinzufügen:

Dieses Dialogfenster funktioniert genauso wie das Dialogfenster Bauteile und Baugruppen einfügen:

1. Wählen und ändern Sie die gewünschten Konfigurations-Einträge, um ein konfiguriertes Bauteil zu erstellen.
   • Klicken Sie im Dropdown-Menü Auf zuletzt angezeigte Konfiguration setzen (), um die letzte aktive Konfiguration im Quell-Element auszuwählen. Oder wählen Sie Auf Standard zurücksetzen, um für alle Eingaben die Standardwerte zu übernehmen.
2. Klicken Sie auf Erzeugen, um das konfigurierte Bauteil oder die konfigurierte Baugruppe zu erstellen.
3. Klicken Sie auf das neu erstellte Bauteil, um es dem Freigabe-Kandidaten hinzuzufügen. Sie können mehrere Konfigurationen von jedem Bauteil erstellen und diese in eine einzelne Freigabe aufnehmen.
4. Klicken Sie auf Hinzufügen, um den Workflow zu beenden und zum Dialogfenster „Freigabe-Kandidaten erstellen“ zurückzukehren.

Um unerwünschte Objekte aus dem Freigabe-Kandidaten zu entfernen, klicken Sie auf das rote X neben dem Objekt.

Wenn Sie eine Konfiguration (oder mehrere Konfigurationen) eines Bauteils freigeben, sind nur diese speziellen, freigegebenen Konfigurationen zur Wiederverwendung aus der freigegebenen Version verfügbar. Andere Konfigurationen des Bauteils müssen separat freigegeben werden. Wenn Sie eine freigegebene Version eines konfigurierten Bauteils einfügen, fügen Sie ein bestimmtes, freigegebenes Objekt ein. Sie sind dann nicht berechtigt, die Konfigurations-Einträge zu ändern.

Ausgeschlossene Konfigurationen werden so behandelt, als hätten sie ihre Standardwerte. Freigabepakete und Revisionsreferenzen verwenden diese Standardwerte. Wenn Sichtbarkeitsbedingungen die Verwendung des Standardwerts verhindern, wird der erste sichtbare Wert verwendet.

Die Freigabe einer Baugruppe, die konfigurierte Bauteile enthält, gibt nur die speziellen Konfigurationen eines jeden Bauteils frei, die von der Baugruppe referenziert werden. Es werden keine zusätzlichen Konfigurationen freigegeben, es sei denn, Sie fügen sie laut obiger Beschreibung hinzu.
