Edit the current drawing's font, text height, arrowhead length and type, and color of each annotation type in your drawing. Supply defaults for all annotations at once, or Notes, Callouts, Datums, Geometric tolerances, Surface finish symbols, Weld symbols, Hole callouts, and Bend notes (for sheet metal) separately.

To access Annotation properties, click the Annotations icon () at the top of the Drawing properties toolbar.

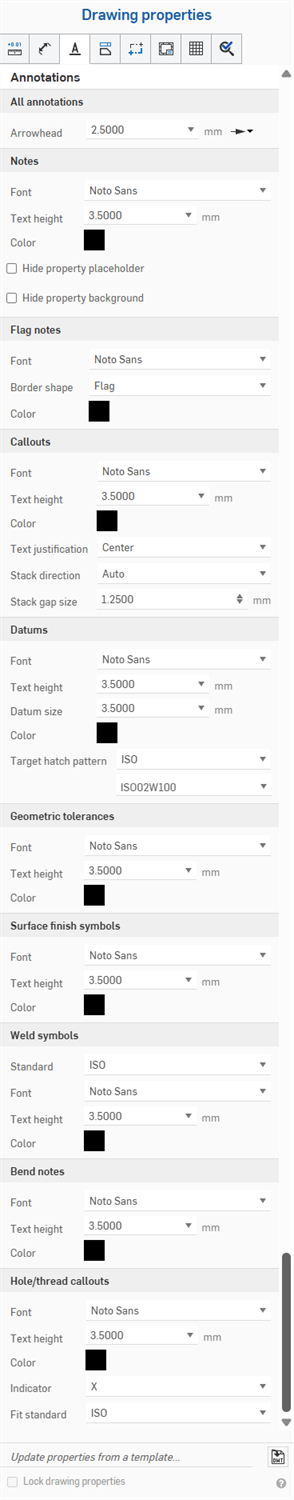

Zeichnungseigenschaften-Palette, Registerkarte „Beschriftungen“

Properties that are common to all annotations are explained below. Any properties specific to an annotation type are explained under that subheading, following this section.

  • Schriftart: Wählen Sie die gewünschte Schriftart für alle Beschriftungstypen aus.
  • Texthöhe: Wählen Sie die gewünschte Größe für die einzelnen Beschriftungstypen aus.

  • Farbe: Um Farben für ein beliebiges Beschriftungselement zu bearbeiten, klicken Sie auf das entsprechende Farbfeld, um das Dialogfenster „Farbe“ zu öffnen:

    Dialogfenster „Bemaßungsfarbe“

    • Wählen Sie Palette aus, um eine Farbe festzulegen, oder geben Sie einen Hexadezimal- oder RGB-Code ein. Verwenden Sie die Misch-Palette zum Ziehen auf einen allgemeinen Farbbereich und zur Eingabe eines bestimmten Hexadezimal- oder RGB-Codes.

    • In der Palette und dem Mischer können Sie auf das Pluszeichen unter Benutzerdefinierte Farben klicken, um den aktuell angegebenen Farbwert als benutzerdefinierte Farbe zur späteren Verwendung zu speichern.

  • Arrowhead - Select the arrowhead size.

Geben Sie die Standardwerte für alle Bezugstexteigenschaften an, einschließlich Schriftart, Texthöhe und Farbe.

Eigenschaften-Menü für Bezugstexte

Sie können auch Folgendes angeben:

  • Eigenschaft-Platzhalter ausblenden (----, wie im Titelfeld)

  • Eigenschaft-Hintergrund ausblenden (standardmäßig grau, wie im Titelfeld zu sehen)

Beachten Sie, dass alle exportierten Zeichnungen standardmäßig keine Platzhalter für Zeichnungs- und Blatteigenschaften („----“) mehr enthalten.

Geben Sie die Standardwerte für alle Kennzeichnungs-Bezugstexte an, einschließlich Schriftart, Begrenzungsform und Farbe.

Geben Sie die Standardwerte für alle Beschreibungen an, die im Raum platziert oder an die Geometrie angefügt sind, einschließlich Schriftart, Texthöhe, Farbe, Textausrichtung, Stapelrichtung und Stapelabstand.

Zeichnung mit Beschreibungen und Beschreibungstabelle rechts davon

Die Beschreibungen in der Zeichnung entsprechen der Spalte Positionsnummer in der Stückliste.

Geben Sie die Standardwerte für alle Bezugspunkteigenschaften an, einschließlich Schriftart, Texthöhe, Größe des Bezugspunkts (Größe des Dreiecks) und Farbe.

Eigenschaften, Bezugspunkt

Geben Sie die Standardwerte für alle Form- und Lagetoleranzen an, einschließlich Schriftart, Texthöhe und Farbe.

Beispiel für spezifische Form- und Lagetoleranzen

Geben Sie die Standardwerte für alle Symbole für Oberflächenbeschaffenheit an, einschließlich Schriftart, Texthöhe und Farbe.

Standardwerte für alle Symbole zur Oberflächenbeschaffenheit angeben

Ändern Sie die Schweißnorm für das Schweißnahtsymbol unten im Beschriftungen-Menü. Dieses Menü ändert die Normvorgabe für Schweißnahtsymbole in der Zeichnung. Diese ist von der Zeichnungsnorm unabhängig; die Zeichnung wird hierdurch nicht geändert. Sie können beispielsweise diese Einstellung in einer ANSI-Zeichnung ändern und Schweißnahtsymbole der ISO-Norm in dieser Zeichnung verwenden.

Eigenschaften von Schweißnahtsymbolen

Ändern Sie die Formatierung für Biegungsbezugstexte, die an Blechansichten angefügt sind, einschließlich Schriftart, Texthöhe und Farbe. Biegungsbezugstexte werden aus den im Part Studio erstellten Biegevorgaben in die Zeichnung übernommen:

Beispiel einer Formatänderung bei Biegungsbezugstexten

Ändern Sie die Formatierung für Bohrungsbeschreibungen, die an Blechansichten angefügt sind, wie Schriftart, Texthöhe, Farbe und Indikator. Bohrungsbeschreibungen werden auf eine Zeichnung einer Blechabwicklung über das Dropdown-Menü „Bemaßungen“ und das Bohrungsbeschreibungs-Tool Symbol „Bohrungsbeschreibung“ angewendet.

Beispiel für Formatänderungen bei Bohrungs-Beschreibungen
