將熔接符號放置於工程圖中。預設的熔接標準是根據為工程圖指定的標準。若要變更熔接標準，請存取頁面右側的工程圖屬性飛出視窗。

步驟

1. 按一下 。

   工程圖的標準 (ISO 或 ANSI) 會決定所顯示對話方塊的版本。

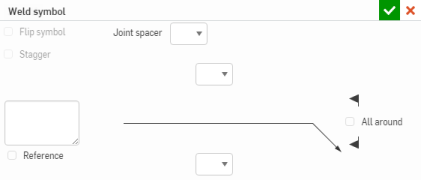

2. 在對話方塊中，使用欄位來說明熔接符號。



3. 選擇接合間隔 (附有預設) 或接合類型 (並指定選項)。
   1. Joint spacer types:
      • 雙 V 形槽
      • 雙斜凹槽
      • 雙 U 形槽
      • 雙 J 形槽
      • 雙喇叭口 V 形
      • 雙喇叭型單斜邊
   2. Joint types:
      • 方形溝槽
      • V 形溝槽
      • U 形溝槽
      • J 形溝槽
      • 斜凹槽
      • 單斜邊對接寬焊根
      • V 形喇叭型溝槽
      • 喇叭型斜凹槽
      • 填角焊縫
      • 圓角接合
      • 塞或槽接合
      • 接縫接合
      • 點焊接合
      • 接縫置中接合
      • 點焊置中接合
4. 在工程圖中按一下來於線條或頂點上放置熔接符號與熔接說明。

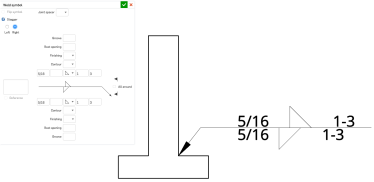

5. 核取「交錯斷續」來表明交錯斷續熔接 (當選取 [對稱] 選項或當上方與底部的接合相同時，系統會為所有的 ANSI 與 ISO 結合提供此選項)。



6. 核取 [對稱] 來表明對稱的熔接。系統會為所有 ANSI 與 ISO 接合類型提供這個選項，但不對 ANSI 接合間隔提供。

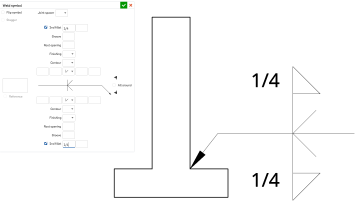

7. 可以選擇性的使用第二圓角來指明在符號中的圓角有左側垂直線。系統會為某些 ANSI 與 ISO 接合提供這個選項。
8. 核取參考來啟用文字方塊並輸入註解。
9. 核取「全周」來指明熔接應環繞整個接合。
10. 選擇「旗標」來指定要在現場執行的操作。
11. Click in drawing to place weld symbol.

    To add another leader, right-click the leader and select "Add leader". Click to place additional leader. Repeat to add more leaders.

12. 當完成時請按一下 (或按一下 來取消)。

一旦點出現之後，則不需要在點上直接點按。在移動滑鼠來放置熔接符號的操作中，您會在游標經過靠近其他圖元時，看到細虛線的出現。這些是您可以用來對齊熔接符號的推斷線；當您看到推斷線出現時只要按一下即可將熔接符號與該線對齊。

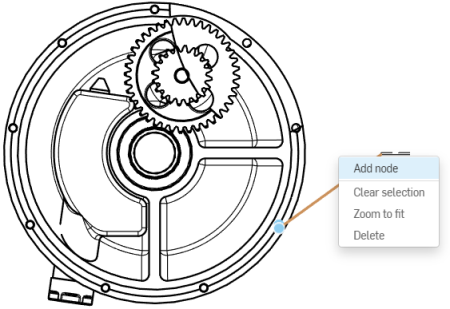

在導線上按右鍵，然後按一下 [新增節點]：

1. 在導線上按右鍵，然後按一下 [新增節點]：

若要從導線中移除節點，請在節點上按右鍵，然後選擇 [移除節點]。

2. 您也可以在節點上按右鍵，然後選擇 [加入導線] 來在節點上加入導線。這樣會在節點處開始一條導線，直至您下個點按處結束。
3. 您也可以在節點上按右鍵，然後選擇 [加入導線] 來在節點上加入導線。這樣會在節點處開始一條導線，直到您下個點按處結束。

設定熔接符號樣式

設定熔接符號樣式：

1. 點按您要設定樣式的熔接符號，然後按一下頁面右側的樣式面板圖示：



2. 這樣會開啟「樣式」面板，可於其中編輯熔接符號的字型、文字高度、色彩與箭頭：

提示

• 您可以將熔接符號與標註群組在一起。詳細資訊請參考標註 (球標)。

---
