沿著一個路徑移動所選區域、曲線、或平坦面來定義形狀 (實體或曲面)。藉由加入或移除材料，或在路徑上使零件相交來建立新的零件或修改現有的零件。

The Sweep feature sweeps a profile along a path to create a swept solid, surface, or thin solid.

To create a sweep, both a path and a profile are required.

The path may consist of one or more sketch entities, an entire sketch, a curve, or model edges.

The profile can be closed or open. Use a closed profile sketch or a part face to create a solid sweep.

When using an open profile, you can sweep a surface or a thin solid. For a thin solid, Thickness 1 and Thickness 2 define the thickness in either direction. Additionally, check Midplane to replace the 2 separate thickness values with a symmetric thickness value and keep the sketched profile centered within the thin sweep.

You may also sweep a closed profile with the Thin option. The result is a hollow, swept solid.

To create a swept surface, select the surface option and either a closed or open sketch as the sweep profile.

Here, a U-bolt is created as an example.

First, create and fully constrain the sketch path. Then, create a sketch for the profile to be swept along the path.

A best practice when creating your profile sketch is to choose a sketch plane that is normal to the end of your path. In this example, the path sketch ends at the Front plane, making a construction plane unnecessary. In other cases, creating a curve point construction plane normal to the end of your path would help align your profile.

Sketch the sweep profile. In this U-bolt example, a circle sweeps along the path. Sketch a circle and add a dimension.

Another best practice when sweeping is to constrain your profile sketch to the path sketch by defining either a Coincident or Pierce constraint. For example, constrain this sketch with a Coincident constraint between the center of the circle and the endpoint of the path sketch.

Now that the path and profile sketches are complete create a Sweep feature. Accept the sketch and select the Sweep tool from the toolbar. Select the circular sketch region as the profile and the U-shaped sketch as the path.

When selecting your path, you can left-click the individual pieces of your path to select them one by one or select the entire sketch by selecting it in the Features list.

If the profile sketch is located somewhere along the path rather than at the end of the path, the Sweep feature sweeps the profile in both directions along the entire length of the selected path.

  1. 按一下 「掃掠」特徵工具圖示。
  2. 選擇 [實體] 建立類型。
    「掃掠」對話方塊中「實體」部分的螢幕擷取畫面

    3. Onshape 會記住選取的項目 (實體、曲面或薄件)，在後續的操作中打開對話方塊時即會有之前選取的項目。

  3. 選擇「結果」操作類型：
    • 新 - 建立新的實體
    • Add - Add to an existing solid
    • Remove - Subtract from an existing solid
    • Intersect - Keep the intersection of two (or more) solids
  4. 選擇要掃出的面和/或草圖區域。
  5. 按一下來啟動掃掠路徑的欄位。選擇草圖中的線段或曲線，或零件上的邊線。
  6. 選擇一個「輪廓控制」類型：
  • 無 - 沒有輪廓控制 (保持與整體平面的輪廓關係)。
  • 保持輪廓方位 - 維持沿著掃出路徑的輪廓關係。

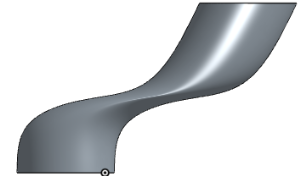

    「掃掠」工具使用「保持輪廓方位」的範例

    上圖是「掃掠」選取「保持輪廓方位」的範例。

    「掃掠」工具不使用「保持輪廓方位」的範例

    上圖是「掃掠」不選取「保持輪廓方位」的範例。

  • 鎖定輪廓面 - 將掃掠的一或多個所選輪廓面鎖定位。

  • 鎖定輪廓方向 - 將掃掠的輪廓方向鎖定位 (選擇鎖定的方向)。

  1. 如果需要，選擇一個 [合併範圍] (或 [全部合併]) 來選擇要與新 (新增) 零件合併的零件。
  2. 按一下 接受核取記號圖示。

If the sweep feature references a face or sketch region that is along the sweep path (not at an end) the path is broken where the profile plane touches it and the sweep is created in both directions, for the length of the sweep path.

要獲得最佳的結果，輪廓與路徑應是相接觸的。

  1. 按一下 「掃掠」特徵工具圖示。
  2. Select Surface creation type.

    「掃掠」對話方塊中「曲面」部分的螢幕擷取畫面

    3. Onshape 會記住選取的項目 (實體、曲面或薄件)，在後續的操作中打開對話方塊時即會有之前選取的項目。

  3. 選擇「結果」操作類型：
    • 新 - 建立新的曲面
    • Add - Add to an existing surface
  4. 選擇要掃出的邊線和草圖曲線。
  5. 按一下來啟動掃掠路徑的欄位。選擇草圖中的線段或曲線，或是邊線。
  6. 選擇一個「輪廓控制」類型：
  • 無 - 沒有輪廓控制 (保持與整體平面的輪廓關係)。
  • 保持輪廓方位 - 維持沿著掃出路徑的輪廓關係。

    • 「掃掠」工具使用「保持輪廓方位」的範例

    上圖是「掃掠」選取「保持輪廓方位」的範例。

    「掃掠」工具不使用「保持輪廓方位」的範例

    上圖是「掃掠」不選取「保持輪廓方位」的範例。

  • 鎖定輪廓面 - 將掃掠的一或多個所選輪廓面鎖定位。

  • 鎖定輪廓方向 - 將掃掠的輪廓方向鎖定位 (選擇鎖定的方向)。

  1. 如果需要，選擇一個 [合併範圍] (或 [全部合併]) 來選擇要與新 (新增) 零件合併的零件。
  2. 按一下 接受核取記號圖示。

If the sweep feature references a face or sketch region that is along the sweep path (not at an end) the path is broken where the profile plane touches it and the sweep is created in both directions, for the length of the sweep path.

要獲得最佳的結果，輪廓與路徑應是相接觸的。

  1. 按一下 「掃掠」特徵工具圖示。

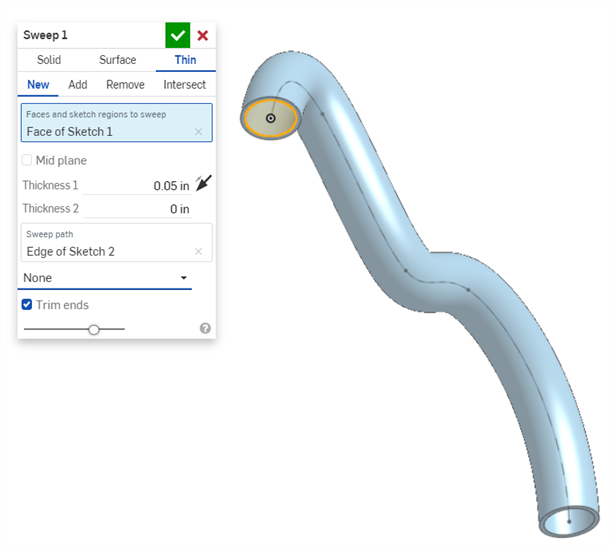

  2. Select Thin creation type.

    「掃掠」對話方塊中「實體」部分的螢幕擷取畫面

    3. Onshape 會記住選取的項目 (實體、曲面或薄件)，在後續的操作中打開對話方塊時即會有之前選取的項目。

  3. 選擇「結果」操作類型：
    • New - Create a new thin sweep
    • 加入- 加入至現有的實體
    • 移除- 從現有的實體中去除
    • 相交- 保留兩 (或多個) 實體的相交
  4. Select the face, single line, sketch region, and/or sketch profile to sweep.
  5. 執行下列操作之一：
    • To create a sweep with a symmetric thickness, check the Mid plane option and then enter the Thickness value.
    • To specify individual wall thicknesses, uncheck the Mid plane option. Then, enter the Thickness 1 wall value and Thickness 2 wall value. Click the Flip wall arrow to flip Thickness 1 with Thickness 2.
  6. 按一下來啟動掃掠路徑的欄位。選擇草圖中的線段或曲線，或零件上的邊線。
  7. 選擇一個「輪廓控制」類型：
    • None - No profile control (maintain the profile relationship with the global plane).
    • Keep profile orientation - Maintain the profile relationship along the sweep path.

      • 「掃掠」工具使用「保持輪廓方位」的範例

      An example of Sweep with Keep profile orientation selected (above).

      「掃掠」工具不使用「保持輪廓方位」的範例

      上圖是「掃掠」不選取「保持輪廓方位」的範例。

    • Lock profile faces - Lock the selected profile face or faces of the sweep into place.

    • Lock profile direction - Lock the profile direction of the sweep into place. (Select the direction to lock.)

  8. Check the Trim ends option to start and terminate the sweep at the endpoint of the sweep path. Uncheck it to create end faces tangent to the sweep path.

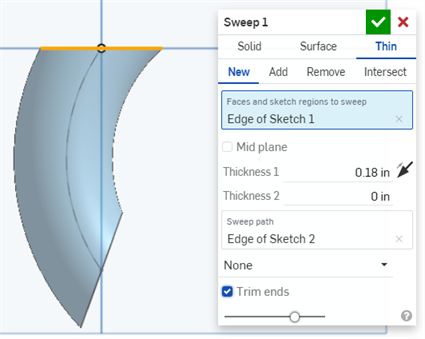

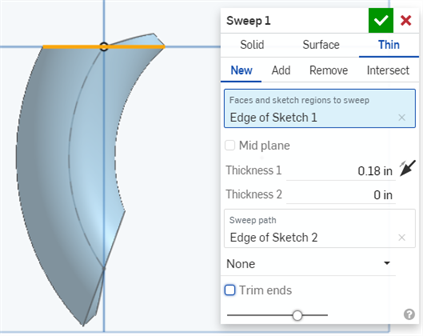

    Thin sweep with Trim ends option uncheckedThin sweep with Trim ends option checked

  9. If necessary, select a Merge scope (or Merge with all) to select parts with which to merge the new (additional) part.
  10. 按一下 接受核取記號圖示。

    建立新材料進而產生新零件的範例

If the sweep feature references a face or sketch region that is along the sweep path (not at an end), the path is broken where the profile plane touches it, and the sweep is created in both directions, for the length of the sweep path.

要獲得最佳的結果，輪廓與路徑應是相接觸的。

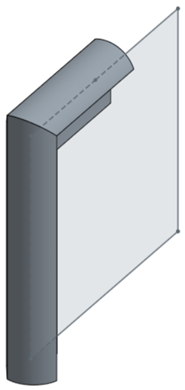

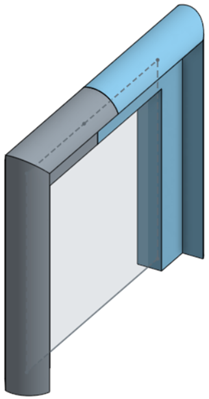

新 - 建立造成新零件的新材料：

建立新材料進而產生新零件的範例 建立新材料進而產生新零件的範例

加入 - 將材料加入至現有材料中：

將新材料加入至現有材料中的範例

當加入材料時，您可以選擇將材料與其幾何接觸或相交的零件合併：

  • 如果幾何僅與一個零件接觸或相交，則自動會將該零件加入至合併的範圍中。
  • 如果多個零件與幾何接觸或相交，則有模糊的情況產生，您必須選擇要合併的零件 (合併範圍)。
  • 一個選擇多個接觸或相交零件的捷徑是核取全部合併來將接觸或相交的零件加入至合併範圍中。

如果布林運算是設定為「加入」、「移除」、或「相交」，且在合併範圍內沒有設定任何項目，則特徵會有錯誤。對於「新」的選項，因為不會對結果進行布林運算，所以不提供合併範圍。

從現有材料中移除材料，不適用於曲面。

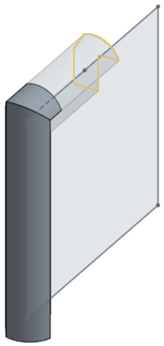

從現有材料中移除材料的範例

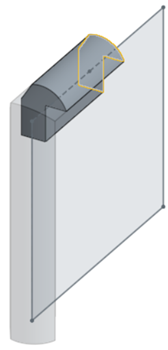

僅留下幾何相交處的材料；無法在曲面中使用。

僅留下幾何相交處材料的範例

可在零件與曲面上使用 [合併範圍]，讓您選擇要與新建立零件或曲面合併的特定零件或曲面。根據預設已選取了 [全部合併]。您可以取消核取該方塊來存取 [合併範圍] 的欄位，然後選擇要合併的零件或曲面。曲面必須與曲面合併，零件則須與零件合併。

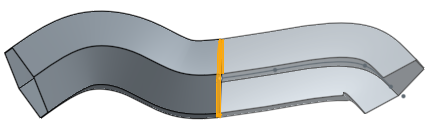

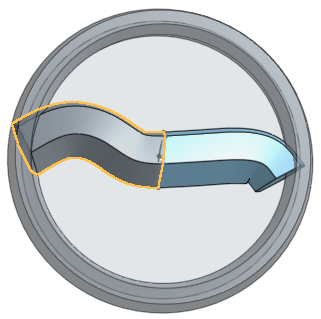

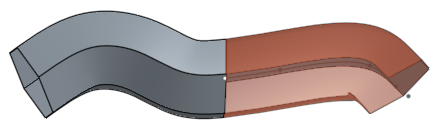

「合併範圍」的範例 「合併範圍」欄位 「合併範圍」結果的範例

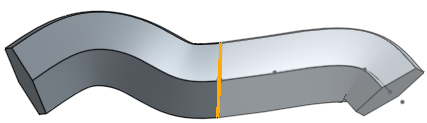

合併範圍：全部合併

合併與新零件相交的所有零件：

合併範圍的範例：全部合併

合併範圍：特定零件

選擇要合併的特定零件：

「合併範圍」的範例：特定零件

  1. 輕觸掃掠工具。

    「掃掠」特徵工具圖示

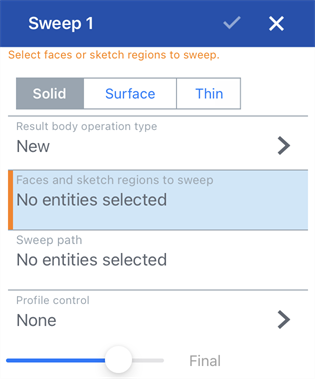

    iOS 「掃掠」對話方塊的螢幕擷取畫面

  2. Select Creation type:
    • Solid - Create parts or modify existing parts by sweeping a sketch region along a path.
    • Surface - Create a surface by sweeping a sketch curve along a path.
    • Thin - Create or modify thin parts by sweeping a sketch along a path
  3. If you select to create a solid, also select a result body operation type:
    • 新 - 建立新的實體。
    • 加入 - 加入至現有的實體。
    • Remove - Subtract from an existing solid.
    • Intersect - Keep the intersection of two (or more) solids.
  4. 選擇要掃出的面和草圖區域。
  5. 指定掃掠路徑 (選擇草圖中的線段或曲線，或零件上的邊線)。
  6. 選擇一個「輪廓控制」類型：
  • 無 - 沒有輪廓控制 (保持與整體平面的輪廓關係)。
  • 保持輪廓方位 - 維持沿著掃出路徑的輪廓關係。

  • 鎖定輪廓面 - 將掃掠的一或多個所選輪廓面鎖定位。

  • 鎖定輪廓方向 - 將掃掠的輪廓方向鎖定位 (選擇鎖定的方向)。

  1. 如果需要，選擇一個 [合併範圍] (或 [全部合併]) 來選擇要與新 (新增) 零件合併的零件。
  2. 輕觸核取記號。

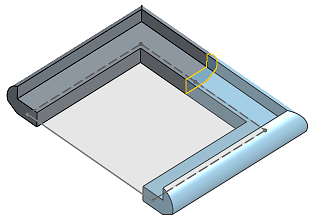

新建 - 建立造成新零件的新材料

「掃掠」新材料的範例

加入 - 建立材料並加入至現有的材料中

「掃掠」加入材料的範例

當加入材料時，您可以選擇將材料與其幾何接觸或相交的零件合併：

  • 如果幾何僅與一個零件接觸或相交，則自動會將該零件加入至合併的範圍中。
  • 如果多個零件與幾何接觸或相交，則有模糊的情況產生，您必須選擇要合併的零件 (合併範圍)。

  • 一個選擇多個接觸或相交零件的捷徑是核取全部合併來將接觸或相交的零件加入至合併範圍中。

如果布林運算是設定為「加入」、「移除」、或「相交」，且在合併範圍內沒有設定任何項目，則特徵會有錯誤。對於「新」的選項，因為不會對結果進行布林運算，所以不提供合併範圍。

移除 - 將材料移除

「掃掠」移除的範例

相交 - 僅留下相交存在處的材料

「掃掠」相交的範例

沿著路徑掃掠草圖曲線來建立曲面。

「掃掠」曲面的範例

  1. 輕觸掃掠工具。

    「掃掠」特徵工具圖示

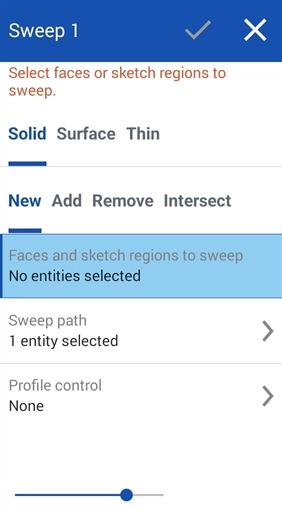

    Android 「掃掠」對話方塊的螢幕擷取畫面

  2. Select Creation type:
    • Solid - Create parts or modify existing parts by sweeping a sketch region along a path.
    • Surface - Create a surface by sweeping a sketch curve along a path.
    • Thin - Create or modify thin parts by sweeping a sketch along a path
  3. If you select to create a solid, also select a result body operation type:
    • 新 - 建立新的實體。
    • 加入 - 加入至現有的實體。
    • Remove - Subtract from an existing solid.
    • Intersect - Keep the intersection of two (or more) solids.
  4. 選擇要掃掠的面或邊線。
  5. 指定掃掠路徑 (選擇草圖中的線段或曲線，或零件上的邊線)。
  6. 選擇一個「輪廓控制」類型：
  • 無 - 沒有輪廓控制 (保持與整體平面的輪廓關係)。
  • 保持輪廓方位 - 維持沿著掃出路徑的輪廓關係。

  • 鎖定輪廓面 - 將掃掠的一或多個所選輪廓面鎖定位。

  • 鎖定輪廓方向 - 將掃掠的輪廓方向鎖定位 (選擇鎖定的方向)。

  1. 如果需要，選擇一個 [合併範圍] (或 [全部合併]) 來選擇要與新 (新增) 零件合併的零件。
  2. 輕觸核取記號。

新建 - 建立造成新零件的新材料

「掃掠」的範例：新材料

加入 - 建立材料並加入至現有的材料中

「掃掠」的範例：加入材料

當加入材料時，您可以選擇將材料與其幾何接觸或相交的零件合併：

  • 如果幾何僅與一個零件接觸或相交，則自動會將該零件加入至合併的範圍中。
  • 如果多個零件與幾何接觸或相交，則有模糊的情況產生，您必須選擇要合併的零件 (合併範圍)。

  • 一個選擇多個接觸或相交零件的捷徑是核取全部合併來將接觸或相交的零件加入至合併範圍中。

如果布林運算是設定為「加入」、「移除」、或「相交」，且在合併範圍內沒有設定任何項目，則特徵會有錯誤。對於「新」的選項，因為不會對結果進行布林運算，所以不提供合併範圍。

移除 - 將材料移除

「掃掠」的範例：移除

相交 - 僅留下相交存在處的材料

「掃掠」的範例：相交

沿著路徑掃掠草圖曲線來建立曲面。

「掃掠」的範例：曲面
