從一條直線開始繪製矩形，然後以至對齊邊的垂直距離結束。

這個影片說明如何使用「對齊矩形」草圖工具。這個工具會繪製一個矩形，先從一條直線開始，然後以與對齊邊的垂直距離結束。

首先先按一下草圖工具列中的「對齊矩形」工具，接下來在一處點按來開始您的直線，然後再按一下直線的終點。這樣會建立矩形的第一個邊。從剛建立的直線垂直拖曳，然後按一下設定垂直於對齊邊的所需距離。這樣即建立矩形。在繪製之後，系統會將焦點放在一開始直線的數值欄位上。在您的鍵盤上輸入一個值然後按下 Enter 鍵。這時系統會將焦點放置在對邊值上。在您的鍵盤上輸入一個值然後按下 Enter 鍵來接受新的數值。

建立矩形時按住 Alt 鍵可將各邊限制為完美的正方形。

步驟

  1. Click 「對齊矩形」工具圖示 to set start with a line, click again to set the end of the line.

    使用「對齊矩形」工具的範例，從第一個點開始，然後從該點繪製第一條線

  2. 垂直於直線拖曳，然後於按一下設定至垂直對邊的距離。這樣即建立矩形。

    使用「對齊矩形」工具的範例，從開始線向外拖曳來建立矩形

  3. 又或者是在建立矩形之後，馬上輸入長度的數值 (或輸入 "=#" 並輸入變數) ，然後按下 Enter，接著再輸入寬度的數值 (或輸入 "=#" 並輸入變數) 並按下 Enter。這樣可標註矩形的尺寸而無需使用尺寸工具。

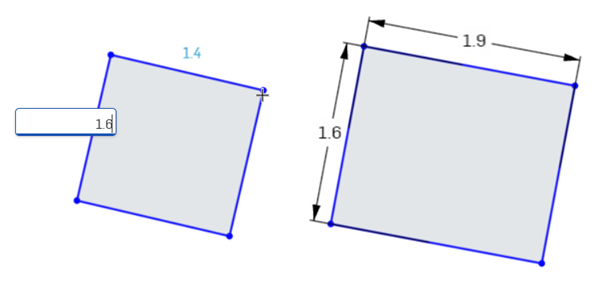

    加入矩形長度與寬度尺寸數值的範例

若要在繪製幾何之後將變數輸入至尺寸欄位中，並不需要有等號 (=)。輸入 "#" 並輸入變數。

繪製時按住 ALT 鍵來將矩形的兩個邊限制為等長 (會產生正方形)。
