鏡射 (草圖)

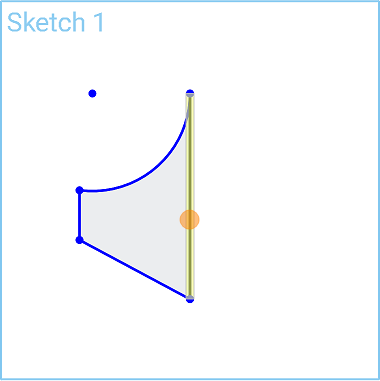

步驟：預選圖元

1. 選擇一或多個草圖圖元。



2. 按一下 (會提示您選擇鏡射線)。
3. 選擇要跨線鏡射的直線：草圖直線、平面或是零件面或邊線。

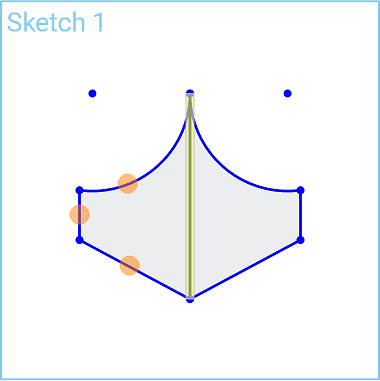

4. 一旦您按下鏡射直線，草圖隨即解出：



步驟：不預選圖元

1. 按一下 (會提示您選擇一條鏡射線)。
2. 選擇直線 (會提示您選擇圖元)。
3. 當您選擇圖元時即產生鏡射。完成操作時按下 ESC 來退出鏡射工具。

相對於指定的直線鏡射一或多個所選草圖圖元。

您有兩種方式可以使用「鏡射」工具：

• 先選擇工具然後再選擇鏡射直線與圖元。
• 預先選擇鏡射直線，然後選擇工具，接著再選擇要鏡射的圖元。

步驟

1. 輕觸 。
2. 輕觸來選擇要跨線鏡射的直線。
3. 輕觸來選擇要鏡射的圖元。

預選步驟

1. 輕觸來選擇要跨線鏡射的直線。
2. 輕觸 。
3. 輕觸來選擇要鏡射的圖元。

相對於指定的直線鏡射一或多個所選草圖圖元。

您有兩種方式可以使用「鏡射」工具：

• 先選擇工具然後再選擇鏡射直線與圖元。
• 預先選擇鏡射直線，然後選擇工具，接著再選擇要鏡射的圖元。

步驟

1. 輕觸 來選擇「鏡射」工具。
2. 輕觸來選擇要跨線鏡射的直線。
3. 輕觸來選擇要鏡射的圖元。

預選步驟

1. 輕觸來選擇要跨線鏡射的直線。
2. 輕觸 來選擇「鏡射」工具。
3. 輕觸來選擇要鏡射的圖元。
