直線

快速鍵：l

影片範例

影片字幕

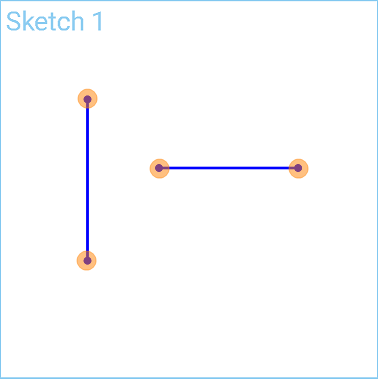

「直線」草圖工具會建立單條直線。

在特徵工具列上按一下「草圖」特徵來建立一個新的草圖。在圖形區域中選擇一個平面。

若要建立單條直線，請在草圖工具列中選擇「直線」草圖工具。按一下來建立起點。選擇一個新位置並連按兩下來建立終點。另一種方式是按一下起點然後拖曳至終點，當您放開時即建立直線。

若要建立形成開放形狀的多條直線，按一下來建立起點。接著在新位置上按一下來建立第一條直線的終點。在新位置上按一下來建立第二條直線的終點。重複這些步驟來完成所有需要的直線。完成時在最後一個點上連按兩下即可形成開放的形狀。

建立封閉形狀的方式與開放形狀的相同，除了您要再次點按起點以形成最後一條直線的終點。這樣會封閉形狀。若要切換「直線」工具，按下您鍵盤上的 Escape 鍵，或是點按草圖工具列中的「直線」工具。

當您在草圖中加入直線時，系統會開啟尺寸方塊。若要輸入精確的尺寸值，請使用鍵盤上的數字鍵輸入，然後按下 Enter 鍵。

步驟

1. 按一下 來開始與結束線段，連續操作來建立相連的線段。
2. 或是按一下並拖曳來開始線段然後放開來結束。
3. 又或者是在建立直線之後，馬上輸入直線長度的數值 (或輸入 "=#" 並輸入變數)，然後按下 Enter。這樣可標註直線的尺寸而無需使用尺寸工具。

若要在繪製幾何之後將變數輸入至尺寸欄位中，並不需要有等號 (=)。輸入 "#" 並輸入變數。

在「直線」與「切線弧」草圖工具間切換

1. 按一下 ，然後點按直線的第一個點。

2. 點按直線的第二個點來建立第一條線段。

3. 若要在線段結束處開始切線弧，可以使用下列方法之一：

   • 使用 Shift+a 來從「直線」切換為「切線弧」草圖工具。

   • 將游標移動靠近至結束點，直到看到直線圖示轉換為切線弧圖示 (下方圖片中以紅線框出強調顯示)。

4. 在另一個位置上按一下來設定切線弧的結束點。

5. 在建立切線弧之後，草圖工具會自動轉換回「直線」。您可以從切線弧的結束處開始繼續建立新的線段，或再次按下 Shift+a 來從先前切線弧的結束處開始再建立新的切線弧。

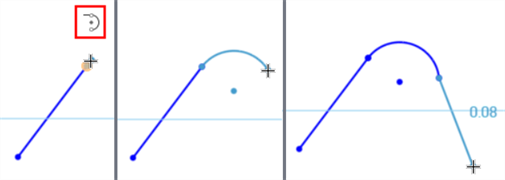

   建立第一條線段 (左圖)。使用 Shift+a，或移動游標至線段結束處直到切線弧圖示出現，以從「直線」轉換為「切線弧」草圖工具 (中間圖)。在建立切線弧之後，草圖工具轉換回「直線」(右圖)。

繪製一條草圖線段或連續的草圖線段。

步驟

1. 輕觸 來選擇工具。
2. 輕觸來設定直線的起點。
3. 要設定直線的第二個點，可以再次輕觸，或是輕觸並拖曳然後放開。

   重複步驟 2 來加入任意數量的點到直線中。

若要開始繪製新的直線，您可以：

• 輕觸兩下來結束第一條直線，然後再次輕觸來設定新直線的第一個點。

或是

• 輕觸直線工具來取消選擇工具，然後輕觸直線工具來再次選用並開始新的直線。

繪製一條草圖線段或連續的草圖線段。

步驟

1. 輕觸來設定直線的起點。
2. 要設定直線的第二個點，可以再次輕觸，或是輕觸並拖曳然後放開。

   重複步驟 2 來加入任意數量的點到直線中。

若要開始繪製新的直線，您可以：

• 輕觸兩下來結束第一條直線，然後再次輕觸來設定新直線的第一個點。

或是

• 輕觸直線工具來取消選擇工具，然後輕觸直線工具來再次選用並開始新的直線。
