使用指定的半徑沿一或多條直線、弧、或樣條建立圓角或外圓角。

快速鍵：Shift+f

「圓角」草圖工具會以指定的半徑沿一或多條直線、弧、與樣條建立圓角與導圓角。

請先從草圖工具列中選擇圓角工具，然後在一個點上按一下，這樣會建立圓角的半徑。接著使用您的鍵盤輸入精確的尺寸值。按下 Enter 鍵來建立圓角。最後將尺寸移動至不同的位置以更容易查看尺寸。

您也可以在一個點上按一下，然後將點向外拖曳直到所需的半徑出現，最後放開滑鼠來建立圓角。使用鍵盤來輸入較精準的測量值。按下 Enter 鍵即可建立圓角。

另一個方法是選擇「圓角」草圖工具，然後再選擇兩條直線。這樣同時會建立圓角的半徑。按下 Enter，輸入您的新尺寸，然後再次按下 Enter 即可建立圓角。

步驟

  1. 按一下 Sketch fillet tool icon 或按下 Shift+f。
  2. 選擇一個點或兩條草圖曲線。

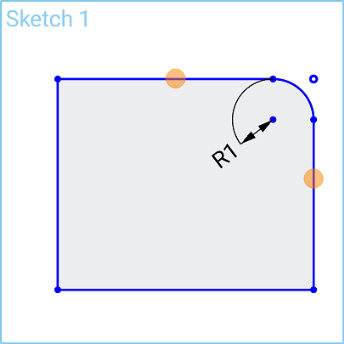

    選擇一個點或兩條曲線的範例

  3. 半徑對話方塊開啟，在對話方塊中按一下然後輸入半徑。

提示

  • 若要套用多個相同大小的圓角，請做出第一個選擇，輸入半徑，然後按一下要產生圓角的其他點。第一個輸入的值會變為預設，會將該大小的圓角套用至所有選取的點上。您可以變更一個值來改變所有的值。

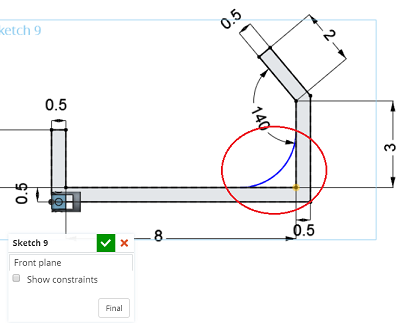

    在多個圓角上套用同樣大小的範例

    如果預設的圓角大小對選取的點過大，會以紅色顯示圓角線。

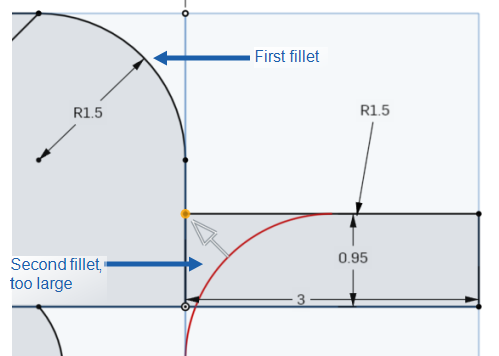

    顯示預設圓角大小對該點過大的範例，以紅色顯示

    您可以拖曳操控器來重新調整圓角的大小。

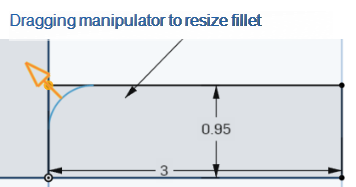

    拖曳操控器來重新調整圓角大小的範例

    您也可以點按來啟動值，然後為圓角大小輸入新的值：

    點按圓角來啟動值並用數值調整大小的範例

範例

直線，做出選擇

  1. 按一下第一條直線，並不會強調顯示直線。
  2. 按一下並拖曳第二條直線來預估圓角的大小。
  3. 輸入圓角半徑值然後按下 Enter。

直線，做出選擇的範例

頂點，做出選擇

  1. 按一下 Sketch Fillet icon。
  2. 按一下一個頂點。
  3. 輸入半徑值然後按下 Enter。
  4. 在選擇了「圓角」工具的情況下，每個之後的點按會產生同樣大小的圓角。

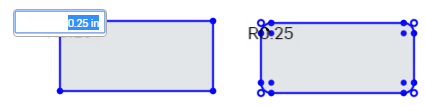

    Vertex, make selections example

樣條，做出選擇

  1. 按一下 Sketch Fillet icon。
  2. 按一下靠近上方的左側樣條 (不是曲線點)。
  3. 按一下靠近上方的右側樣條 (不是曲線點)。
  4. 輸入圓角半徑值然後按下 Enter。

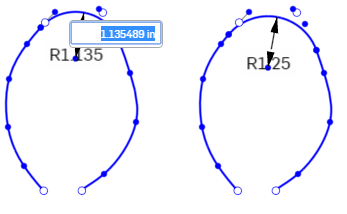

    Spline, make selections example

在套用圓角之後，您會注意到在直線之前交會處有一個小的開放圓形。這是加入草圖中做為參考幾何的虛擬交角。這個虛擬交角會維持兩條直線上的重合限制條件，以及尺寸 (圓角半徑)。舉例來說，您可能會要使用這個點來做為參考點以加入限制條件。您也可以忽略它 (請參考上方的「頂點，做出選擇」範例來查看虛擬交角)。

繪製新的幾何建構線或轉換現有的幾何為幾何建構線。幾何建構線是用來建立其他幾何 (不是用來建立特徵的) 的草圖圖元。

步驟

  1. 輕觸來選擇要建立圓角的角落點。您也可以選擇兩條草圖曲線。
  2. 使用數字鍵盤來輸入圓角的半徑值。

使用「圓角 (草圖)」工具的範例

使用「圓角 (草圖)」工具的範例

在套用圓角之後，您會注意到在直線之前交會處有一個小的開放圓形。這是加入草圖中做為參考幾何的虛擬交角。這個虛擬交角會維持兩條直線上的重合限制條件，以及尺寸 (圓角半徑)。舉例來說，您可能會要使用這個點來做為參考點以加入限制條件。

繪製新的幾何建構線或轉換現有的幾何為幾何建構線。幾何建構線是用來建立其他幾何 (不是用來建立特徵的) 的草圖圖元。

步驟

  1. 輕觸來選擇要建立圓角的角落點。您也可以選擇兩條草圖曲線。
  2. 使用數字鍵盤來輸入圓角的半徑值。

使用「圓角 (草圖)」工具的範例

使用「圓角 (草圖)」工具的範例

在套用圓角之後，您會注意到在直線之前交會處有一個小的開放圓形。這是加入草圖中做為參考幾何的虛擬交角。這個虛擬交角會維持兩條直線上的重合限制條件，以及尺寸 (圓角半徑)。舉例來說，您可能會要使用這個點來做為參考點以加入限制條件。
