建構線

快速鍵：q (切換建構線狀態的開啟與關閉)

步驟

繪製幾何建構線的兩種方式：

• Draw the sketch entities first, select the sketch entities to toggle, then select :

• Select , then a sketch tool and draw the sketch entities in Construction mode:

提示

• Select and then a sketch tool to create construction geometry.
• Select sketch entities and then to toggle construction mode on and off.

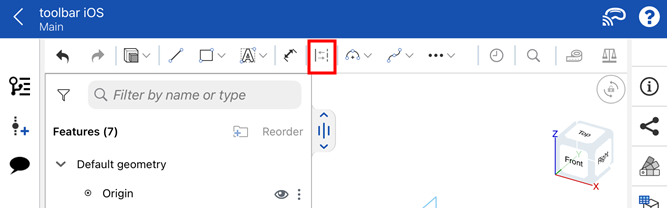

在「草圖」工具列中：

如果是在草圖之中，建構線工具是位在特徵工具圖示的右邊。

1. 繪製新的幾何建構線或轉換現有的幾何為幾何建構線。
2. 選擇您要設定為建構模式的草圖圖元。
3. 然後在選擇了所需草圖圖元的情況下，選擇建構線工具並將圖元設定為建構線。

可以用同樣的方式將任何在建構模式中的圖元切換出來。

另一種方式是選擇建構線工具，然後在建構模式中開始繪製草圖。

可以爲所有的草圖圖元使用建構線工具。下方為其中一些範例。

在「草圖」工具列中：

如果是在草圖之中，建構線工具是位在特徵工具圖示的右邊。

1. 繪製新的幾何建構線或轉換現有的幾何為幾何建構線。
2. 選擇您要設定為建構模式的草圖圖元。
3. 然後在選擇了所需草圖圖元的情況下，選擇建構線工具並將圖元設定為建構線。

可以用同樣的方式將任何在建構模式中的圖元切換出來。

另一種方式是選擇建構線工具，然後在建構模式中開始繪製草圖。

可以爲所有的草圖圖元使用建構線工具。下方為其中一些範例。
