環狀草圖複製排列

步驟：放射狀複製排列

1. 選擇要複製排列的一或多個草圖圖元，然後按一下 ：

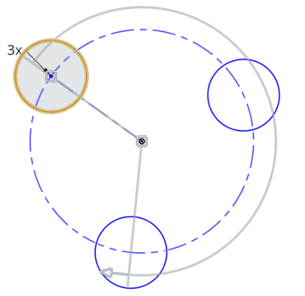

   最初建立的複製排列是像：



   	Double-click to enter the number of instances in the pattern.
   	Click and drag to specify the angle of an open pattern.
   	Double-click to enter an angle value of an open pattern (visible after clicking the arrow icon).
   	Double-click to specify the distance between entities.

2. 將滑鼠移動到空白空間中並注意到圖示變為帶有綠色按鈕的滑鼠，按一下來接受並設定草圖複製排列。

步驟：放射狀地複製排列圖元 (開放的複製排列)：

1. 選擇要複製排列的草圖，然後按一下 ：

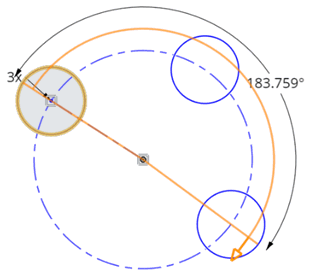

2. 建立了最初的複製排列之後，按一下並拖曳箭頭來減少角度尺寸並將複製排列設定為開放：



3. 一旦接受了複製排列之後，當您變更實例數量時，會將複製排列維持為開放的：



提示

• 環狀複製排列的預設是封閉式的複製排列 (360 ^o)。不過，您可以按一下並拖曳操控器 (箭頭) 來變更角度值與建立開放的複製排列。
• 環狀複製排列一開始是相對於原點建立的 (但不受原點約束)。按一下並拖曳圓心的圖示來重新調整複製排列的位置與大小。
• 您可以刪除複製排列中的任何草圖圖元而不影響到複製排列的完整性。變更草圖圖元出現的次數並不會恢復已刪除的圖元；該圖元的位置會留為空白。

For information on linear sketch patterns, see Linear Sketch Pattern.

Create multiple instances of sketch entities uniformly about an axis or Mate connector. Circular patterns may be open or closed, as described below.

步驟

1. 輕觸 。
2. 輕觸來選擇要複製排列的一或多個草圖。

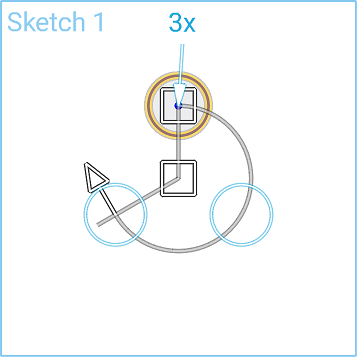

   會建立一開始的封閉複製排列。草圖圖元的數量會以 "數字X" 來顯示。

3. 輕觸兩下實例值來編輯值。

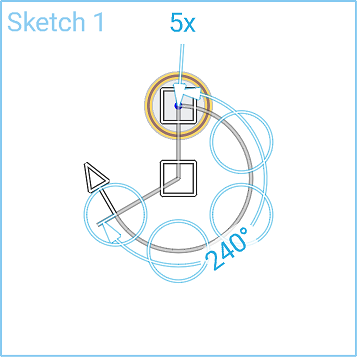

4. 輕觸並拖曳箭頭操控器來將環狀複製排列從封閉的形式變更為開放的形式。
5. 在開放的複製排列中，輕觸並拖曳箭頭，或是在度數值上 輕觸兩下來變更複製排列的軸。
6. 輕觸並拖曳複製排列中心的正方形操控器來調整複製排列原點的位置。

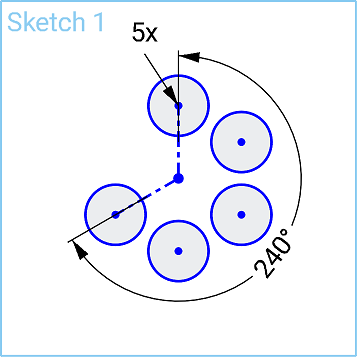

7. 輕觸兩下來完成環狀草圖複製排列的編輯。

提示

• 環狀複製排列的預設是封閉式的複製排列 (360 度)。不過，您可以輕觸並拖曳操控器箭頭來變更角度值與建立開放的複製排列。
• 環狀複製排列一開始是相對於原點建立的 (但不受原點約束)。輕觸並拖曳圓心的圖示來重新調整複製排列的位置與大小。
• 您可以刪除複製排列中的任何實例而不影響到複製排列的完整性。變更草圖圖元出現的次數並不會恢復已刪除的圖元；該圖元的位置會留為空白。

關於線性草圖複製排列的詳細資訊，請參考步驟。

Create multiple instances of sketch entities uniformly about an axis or Mate connector. Circular patterns may be open or closed, as described below.

步驟

1. 輕觸 。
2. 輕觸來選擇要複製排列的一或多個草圖。

   會建立一開始的封閉複製排列。草圖圖元的數量會以 "數字X" 來顯示。

3. 輕觸兩下實例值來編輯值。
4. 輕觸並拖曳箭頭操控器來將環狀複製排列從封閉的形式變更為開放的形式。
5. 在開放的複製排列中，輕觸並拖曳箭頭，或是在度數值上 輕觸兩下來變更複製排列的軸。
6. 輕觸並拖曳複製排列中心的正方形操控器來調整複製排列原點的位置。
7. 輕觸兩下來完成環狀草圖複製排列的編輯。

提示

• 環狀複製排列的預設是封閉式的複製排列 (360 度)。不過，您可以輕觸並拖曳操控器箭頭來變更角度值與建立開放的複製排列。
• 環狀複製排列一開始是相對於原點建立的 (但不受原點約束)。輕觸並拖曳圓心的圖示來重新調整複製排列的位置與大小。
• 您可以刪除複製排列中的任何實例而不影響到複製排列的完整性。變更草圖圖元出現的次數並不會恢復已刪除的圖元；該圖元的位置會留為空白。

關於線性草圖複製排列的詳細資訊，請參考步驟。
