在圓周定義三個點來繪製圓。

「3 點畫圓草圖工具」可讓您藉由在圓周上定義三個點來繪製圓。

From withint a sketch, click the 3 point circle sketch tool on the sketch toolbar. Click to set the first point of the circle. Click to set the second point of the circle. Click to set the third point of the circle. Alternatively, click and drag to set the first point, release to create the second point, and then click to create the third point.

Optionally, immediately after the circle is created, input a numerical value for the diameter and press Enter on your keyboard to dimension the circle.

步驟

  1. 按一下「3 點畫圓」草圖工具圖示 (「3 點畫圓」工具圖示)。
  2. 按一下來設定起點。
  3. 按一下來設定第二個點。
  4. 按一下第三個點來設定直徑。

或者是：

  1. 按一下「3 點畫圓」草圖工具圖示 (「3 點畫圓」工具圖示)。
  2. 按一下並拖曳以設定起點，然後放開來設定第二個點。
  3. 按一下第三個點來設定直徑。

又或者是在建立圓之後，馬上輸入直徑的數值 (或輸入 "=#" 並輸入變數)，然後按下 Enter。這樣可標註圓的尺寸而無需使用尺寸工具。

若要在繪製幾何之後將變數輸入至尺寸欄位中，並不需要有等號 (=)。輸入 "#" 並輸入變數。

在圓周定義三個點來繪製圓。

步驟

  1. 輕觸「3 點畫圓」草圖工具圖示 (「3 點畫圓」工具圖示)。
  2. 輕觸來設定起點。
  3. 輕觸來設定第二個點。
  4. 輕觸第三個點來設定直徑。

或者是：

  1. 輕觸「3 點畫圓」草圖工具圖示 (「3 點畫圓」工具圖示)。
  2. 輕觸並拖曳以設定起點，然後放開來設定第二個點。
  3. 輕觸第三個點來設定直徑。

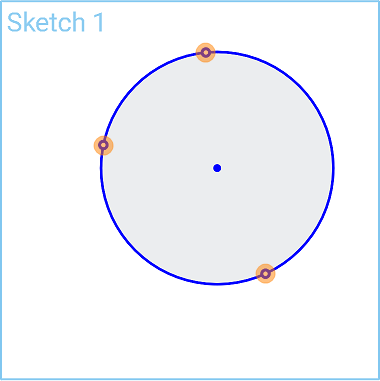

使用「三點畫圓」工具的範例
