倒角 (草圖)

1. 在有草圖開啟的情況下，按一下 。
2. 選擇一個頂點或兩條邊線。



3. 在距離欄位之一按一下並輸入ˋ值。Onshape 對角度的預設是 45 度。如果需要，在其他距離欄位中按一下並輸入值。
4. 按一下草圖對話方塊中的綠色核取記號。

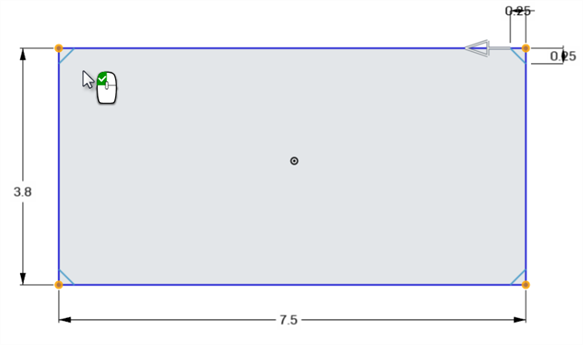

若要套用同一大小的多個倒角：

1. 選擇您要加入倒角的第一個邊線或頂點。



2. 選擇要套用倒角的其他的邊線或頂點。



3. 編輯您第一個選取項目中的尺寸。所有選取的尺寸會更新以與新值相符。



• 如果倒角對所選項目過大，會以紅色顯示。



• 如果無法建立倒角幾何，會出現一個黃色的警告列。



• 拖曳操控器來重新調整倒角的大小。



直線

1. 按一下 。
2. 按一下第一條直線；會以黃色強調顯示直線
3. 按一下第二條直線；會以黃色強調顯示直線
4. 按一下第一個值，輸入數字，然後按下 Enter 鍵。
5. 按一下第二個值，輸入數字，然後按下 Enter 鍵。

頂點

1. 按一下 。
2. 按一下一個頂點。
3. 按一下第一個值，輸入數字，然後按下 Enter 鍵。
4. 按一下第二個值，輸入數字，然後按下 Enter 鍵。
