Mate two entities tangent to the selected faces, edges, or vertices. Tangent Mates do not require or accept Mate connectors.

「相切結合」可讓您將兩個圖元的所選面、邊線或頂點相切結合。「相切結合」並不需要或也不接受結合連接器。

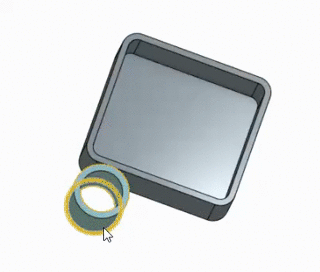

按一下組合件工具列中的「相切結合」。選擇圖元的一個面、邊線或頂點，在這個範例中是圓柱邊。接下來選擇第二個圖元的面、邊線或頂點，在本例中是方盒邊。根據預設系統已核取「沿相切面進行」。這表示面、邊線或頂點會自動延伸至相切連接的面、邊線或頂點上 (在本例中會選取與方盒邊相切的各個邊線)。取消核取來僅使用選取的方盒邊。按一下箭頭來反轉主軸。

按一下綠色核取記號來接受新的相切結合。

步驟

  1. Click 「相切結合」特徵工具圖示.

    「相切結合」對話方塊

  2. 選擇圖元的一個面、邊線、或頂點。
  3. 在結合對話方塊中已選擇了第二個欄位的情況下，選擇第二個圖元的一個面、邊線或頂點。
  4. 選擇性使用，選取「沿相切面進行」來自動以連接的面、邊線或頂點延伸面、邊線或頂點。
  5. 選擇性地切換箭號來反轉主軸。

提示

  • 「相切結合」不支援偏移曲面。
  • 選擇兩個頂點時，「沿相切面進行」不會有任何作用。
  • 僅當選擇了兩個面時，才能使用反轉主軸；會忽略其他選擇的項目。
  • 僅支援掃出面 (圓環、圓錐等)，不支援一般的面 (像是樣條)。
  • 「相切結合」無法與任何條件關係一起使用。

步驟

  1. Tap 「相切結合」特徵工具圖示.
  2. 輕觸來選擇圖元的一個面、邊線、或頂點。
  3. In the dialog, tap on the second Face, edge or vertex field to activate it.
  4. 輕觸來選擇圖元的一個面、邊線、或頂點。
  5. 選擇性使用，選取「沿相切面進行」來自動以連接的面、邊線或頂點延伸面、邊線或頂點。
  6. 選擇性地切換箭號來反轉主軸。
  7. 輕觸核取記號。

如下方所示，兩個零件共用一個「平面結合」且方盒是就地固定的。當拖曳圓柱時，其會緊靠住方盒的邊然後環繞面移動：

「相切結合」的範例

提示

  • 「相切結合」不支援偏移曲面。
  • 選擇兩個頂點時，「沿相切面進行」不會有任何作用。
  • 僅當選擇了兩個面時，才能使用反轉主軸；會忽略其他選擇的項目。
  • 僅支援掃出面 (圓環、圓錐等)，不支援一般的面 (像是樣條)。
  • 「相切結合」無法與任何條件關係一起使用。

步驟

  1. Tap 「相切結合」特徵工具圖示.
  2. 輕觸來選擇圖元的一個面、邊線、或頂點。
  3. In the dialog, tap on the second Face, edge or vertex field to activate it.
  4. 輕觸來選擇圖元的一個面、邊線、或頂點。
  5. 選擇性使用，選取「沿相切面進行」來自動以連接的面、邊線或頂點延伸面、邊線或頂點。
  6. 選擇性地切換箭號來反轉主軸。
  7. 輕觸核取記號。

如下方所示，兩個零件共用一個「平面結合」且方盒是就地固定的。當拖曳圓柱時，其會緊靠住方盒的邊然後環繞面移動：

「相切結合」的範例

提示

  • 「相切結合」不支援偏移曲面。
  • 選擇兩個頂點時，「沿相切面進行」不會有任何作用。
  • 僅當選擇了兩個面時，才能使用反轉主軸；會忽略其他選擇的項目。
  • 僅支援掃出面 (圓環、圓錐等)，不支援一般的面 (像是樣條)。
  • 「相切結合」無法與任何條件關係一起使用。
