匯入 Lidar 掃描

僅在 iPhone/iPad 裝置 (2020 之後生產的型號) 上實際裝有 Lidar Scanner 時，可在 Onshape 文件中使用 Lidar 掃描：

開始掃描

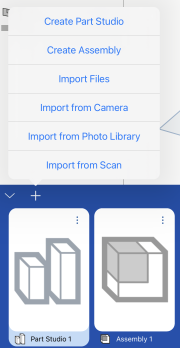

從 Onshape 文件內匯入 Lidar 掃描

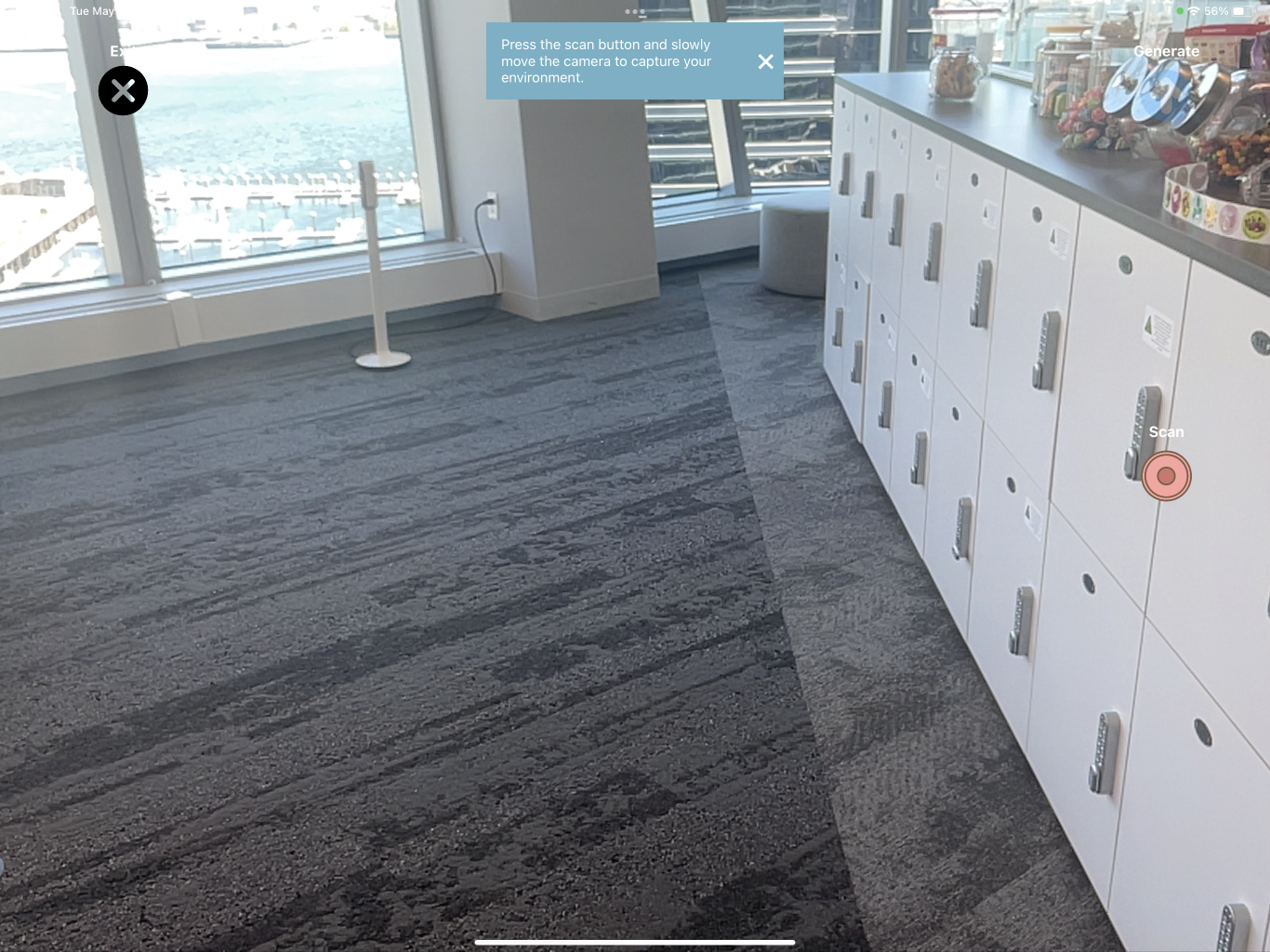

輕觸環境掃描按鈕來收集資料：
繞著要掃描的區域或物件緩慢移動您裝置。請慢慢移動並掃描盡可能多的角度來允許收集資料，進而產生更健全的掃描。

在收集到足夠的資料之後，會出現一個通知告訴您現在可以產生 GLB 檔案。

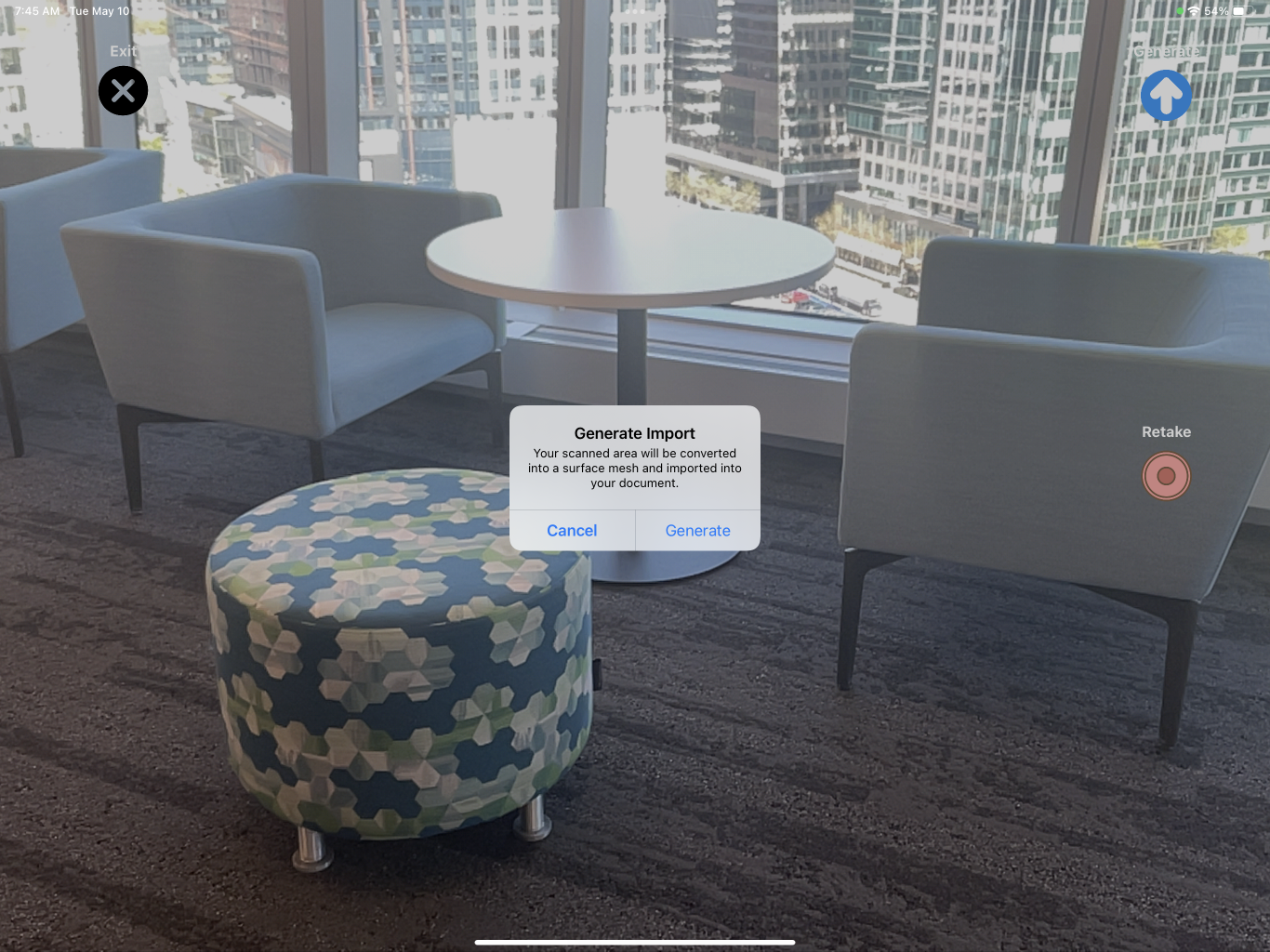

掃描完成時請輕觸「停止」按鈕，接著會出現「產生匯入」的訊息：

如果收集的資料不足，會出現一個訊息。
如果收集的資料是足夠的，則會出現掃描已準備就緒可供匯入的訊息。
輕觸 [產生] 按鈕來處理掃描並將其上傳至 (匯入) 至 Onshape 文件中。

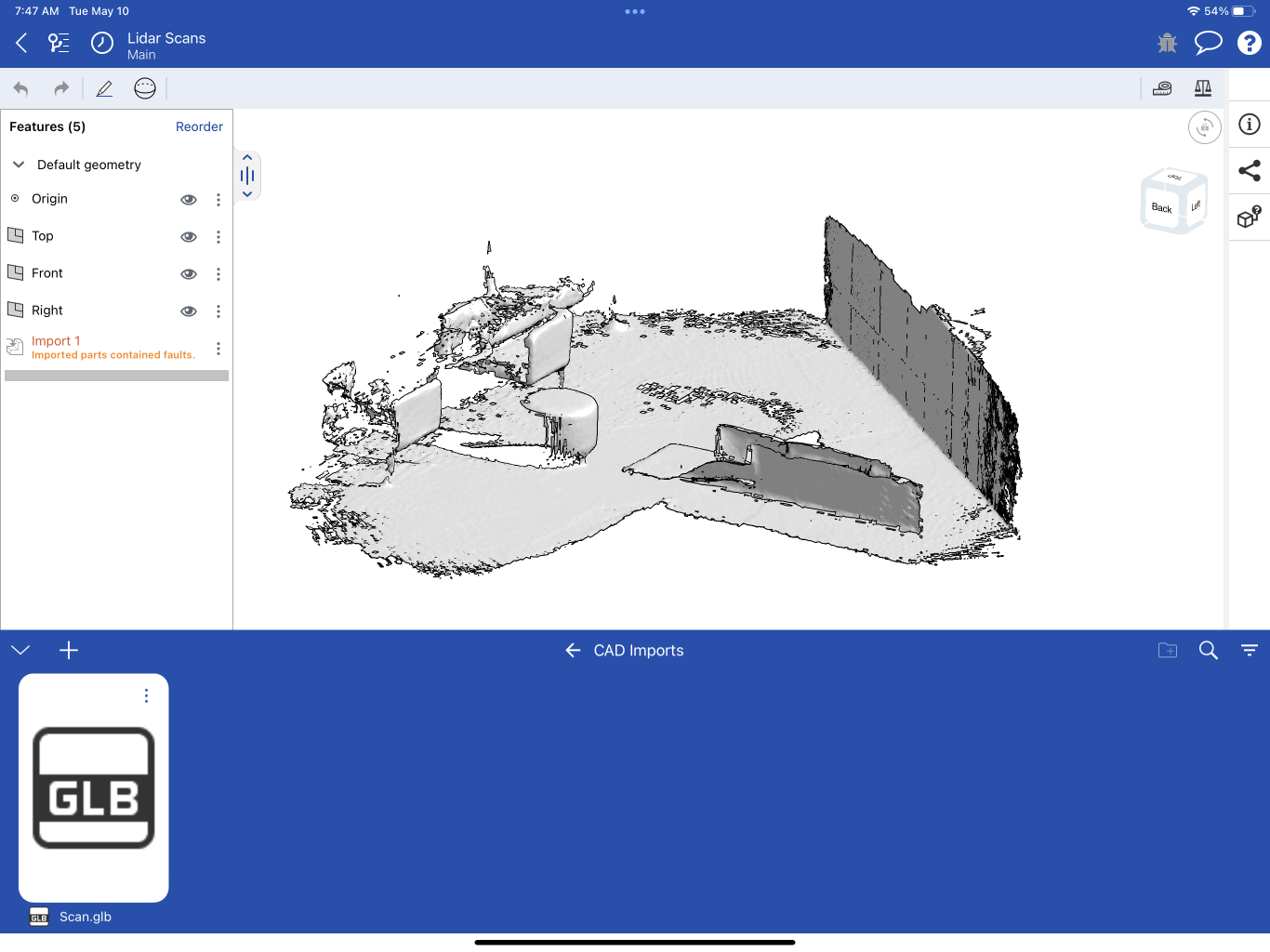

在匯入完成之後，會在文件中建立一個 GLB 檔案的分頁 (在 CAD 匯入資料夾中)，同時會建立一個名為「Scan (掃描)」的 Part Studio 分頁來保存網格資料。

Part Studio 的「特徵」清單中會包含一個「匯入」特徵，同時在「複合零件」清單中會有一個網格複合零件。

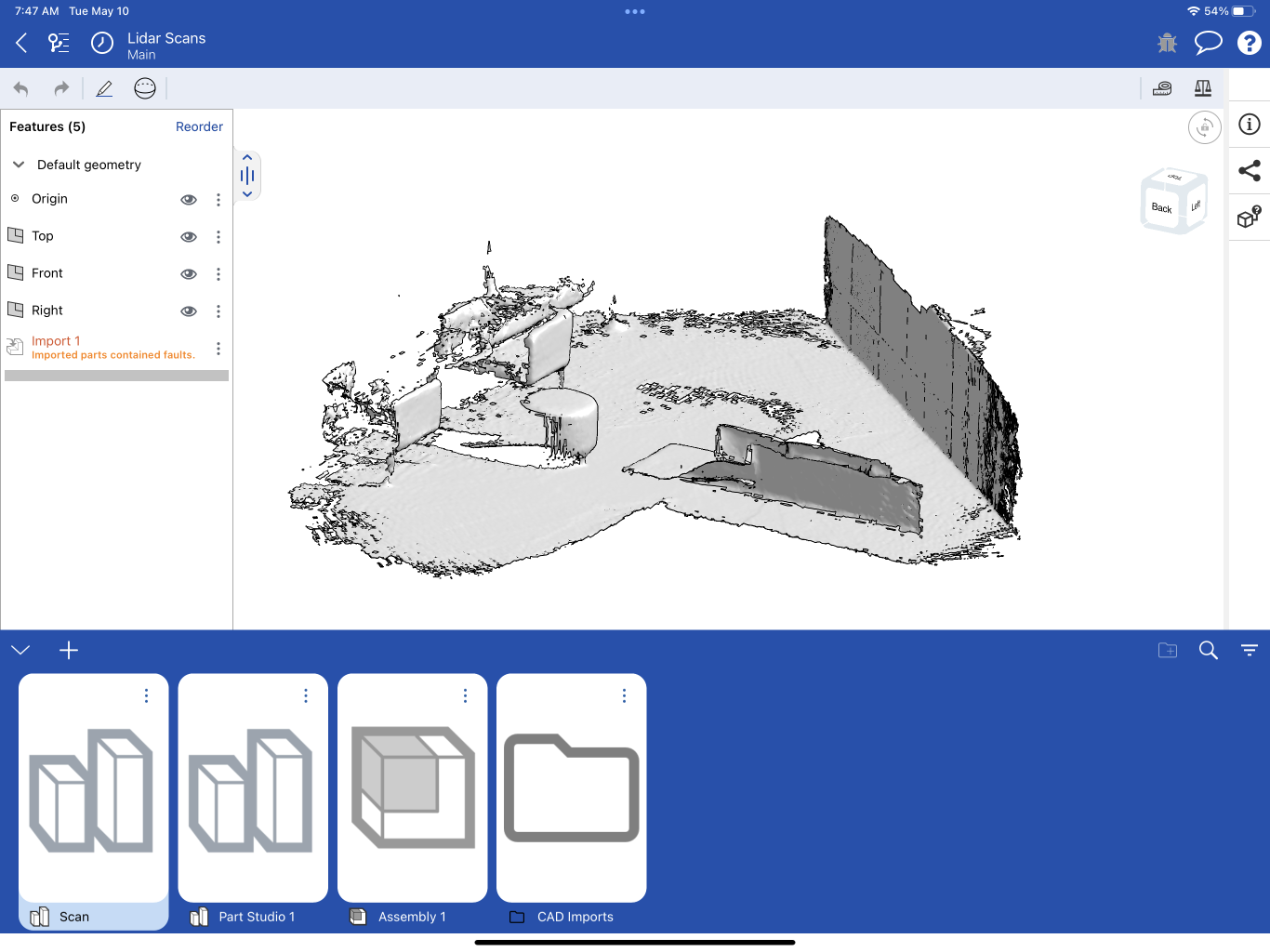

Part Studio 中的 Lidar 掃描

您現在就可以使用網格資料透過混合式建構模型來繼續設計。

輕觸物件掃描按鈕：

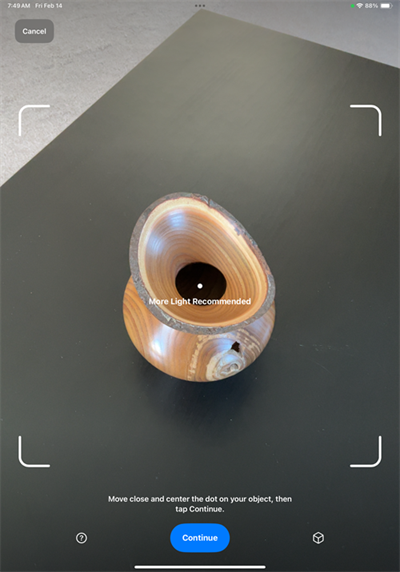

將點放置在您要掃描物件的中心點，取決於回饋資訊來移近或移遠。然後按一下繼續按鈕：

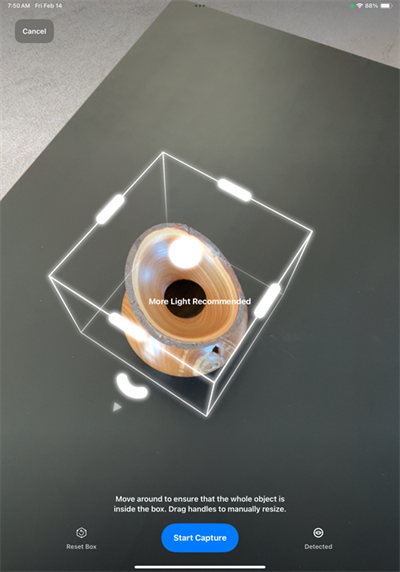

當界限方塊被放置在物件周圍時，按一下開始擷取按鈕。

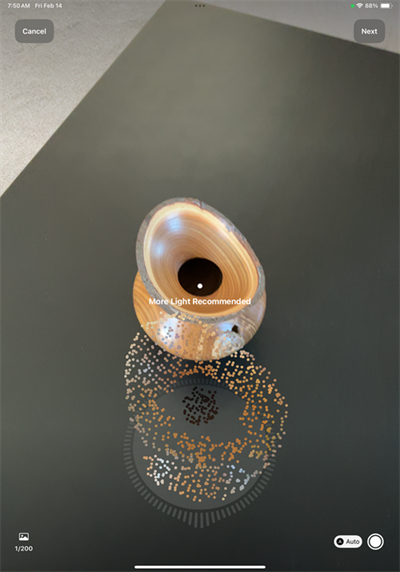

慢慢地繞著要掃描的物件移動。慢慢移動並掃描盡可能多的角度來允許收集資料，進而產生更健全的掃描。在掃描分段時，圓周圍的輪輻開始填滿。

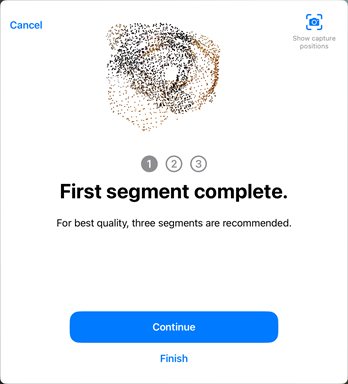

在輪輻填滿之後，即完成這個分段的掃描。系統會開啟下列的提示。請按下繼續按鈕：

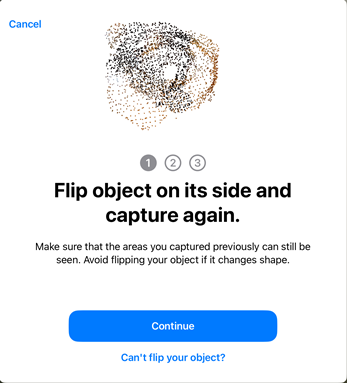

下一個ˊ提示請您將物件側放。在完成之後，按下繼續按鈕來開始第二遍：

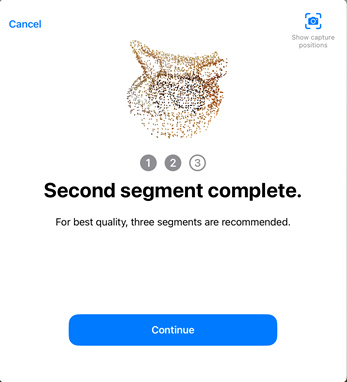

當完成第二個分段時，系統會開啟一個提示。按下繼續按鈕：

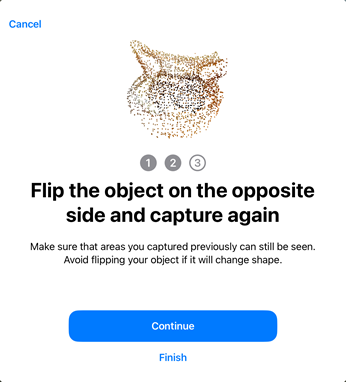

下一個ˊ提示請您將物件反置到另一側。在完成之後，按下繼續按鈕來開始第三遍：

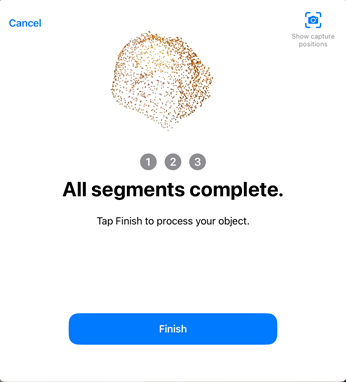

當第三個分段完成時，開啟的提示會說明所有的分段皆已完成。請按下完成按鈕：

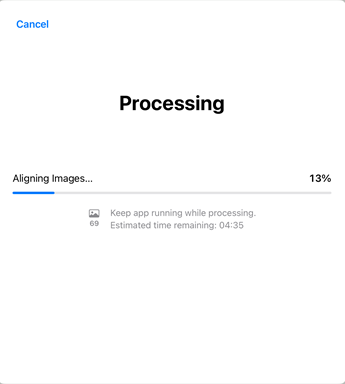

按一下完成按鈕來完成掃描。系統接著會處理掃描，並有下列的進度列出現：

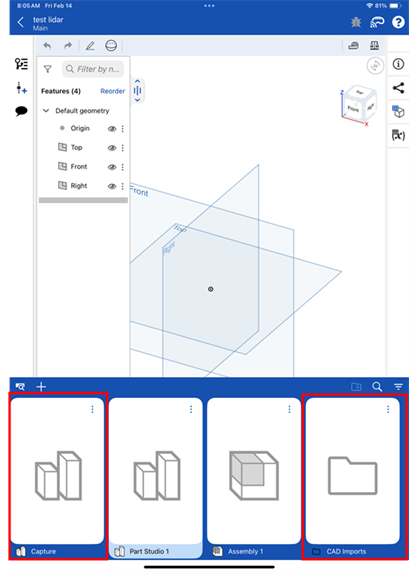

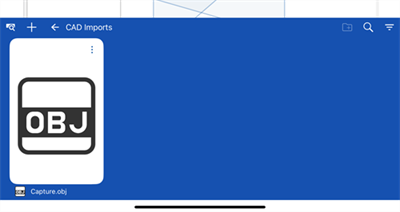

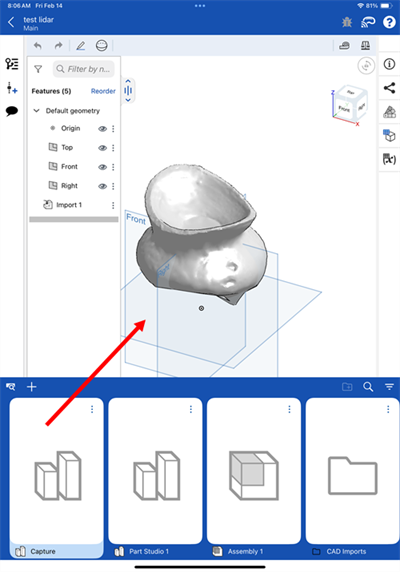

完成之後，系統會將物件掃描帶入至 Part Studio (Capture) 分頁中以存放網格資料 (下方中第一個圖片)。同時會建立一個 CAD 匯入資料夾來包含掃描的 OBJ 檔案 (下方中第二個圖片)：
