平面

1. Click .



2. 選擇要於其上建立新平面的圖元。
3. 根據需要做出進一步的選擇設定 (請見下方)。
4. Click .

您可以相對於另一圖元的位置來建立平面，這些圖元包括：

• Plane - Select another plane, planar face, or Mate connector (implicit or explicit).
• Point - Select a vertex, sketch point, Mate connector (implicit or explicit), or the origin
• Line - Select a linear edge, sketch line, or cylindrical face to get its axis

Onshape 會記住對平面類型的選擇，在後續的操作中打開對話方塊時即會是之前所做的選擇。

請注意，預選一個平坦面 (實體或平面) 與建立平面的預設是「偏移平面」。

在您選擇了用來建立平面的幾何之後，您可以保持或反轉平面的法線方向：可以核取 [反轉法線] 方塊或保留為不核取。您可以查看圖形區域中平面的名稱來了解那個方向是法線。

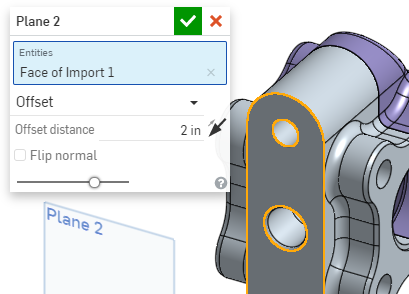

上方的圖片顯示平面垂直於所選面的法線。

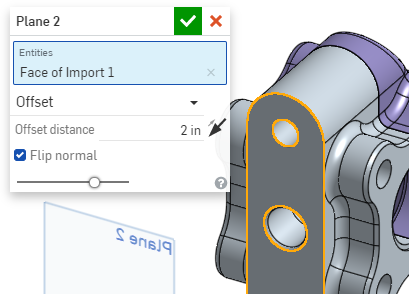

上方的圖片顯示法線反轉的平面 (方塊為已核取)，您可以看到法線已反轉平面的名稱。

Create a plane a specified distance from another plane (or the XY plane of a Mate connector, implicit or explicit) using a plane and a distance value.

從平坦面偏移：

從結合連接器偏移：

使用操控器來將新平面拖曳至所需的距離處；在對話方塊中的距離數值欄位會自動更新。按一下操控器箭頭來反轉方向。

從另一個平面偏移：

使用一個平面與一個點來建立平行於平面，穿過點的一個平面：

使用一直線、參考幾何 (像是平面、點或軸)、與一個角度值來建立以一個角度穿過直線的平面：

使用操控器來拖曳至指定的角度；在對話方塊中的 [角度] 欄位會更新。按一下操控器箭頭來反轉方向。

使用一個直的軸 (直線線段或定義軸 (圓、弧、圓柱面、旋轉面等) 的任何項目與一個點 (頂點) 來建立穿過點垂直於直線的一個平面。點會是平面的原點，而軸或直線是平面的法線：

請注意，預選一條直線與一個點，然後建立預設是點垂直的平面。

使用三個點來建立穿過這三個點的平面。

在兩個平面上的開始草圖：

所產生的第三個平面：

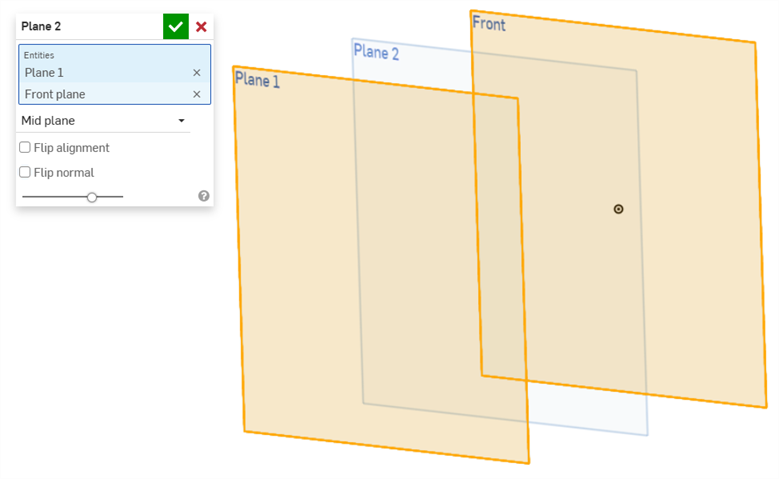

在其他兩個平面的相交處建立一個平面：

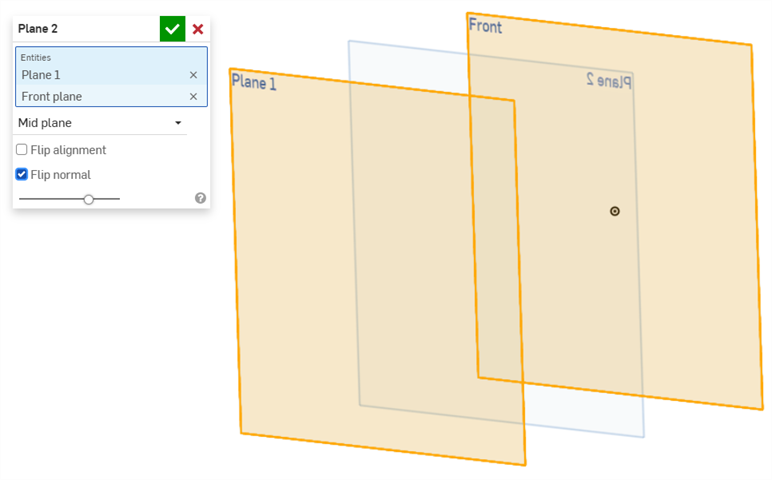

反轉對齊：

建立一個穿過點垂直於曲線的曲線點平面。使用一個定義平面法線的曲線 (或邊線) 與一個定義平面原點的點 (結合連接器或頂點)。平面的法線會與曲線相切：

建立一個與圓柱面相切的平面。選擇要與所建立平面相切的圓柱面，然後選擇一個點 (與相切平面共平面) 或一個平面 (與相切平面平行)。

• 使用鍵盤快速鍵 p 來隱藏/取消隱藏所有平面。
• Once the plane is created, select it then use the context menu (RMB) and select Section view:



  按一下對話方塊的 X 來退出「剖面視圖」。

1. 輕觸平面工具。





2. 選擇要於其上建立新平面的圖元。
3. Select a plane type (see the subsections below for more information on each type).

Onshape 會記住對平面類型的選擇，在後續的操作中打開對話方塊時即會是之前所做的選擇。

4. 指定距離或角度 (取決於您選取的平面類型)。
5. 選擇性地切換來轉至相反的方向。
6. 選擇性地切換「反轉法線」來將平面的法線調整至相反的方向。您可以查看圖形區域中平面的名稱來了解那個方向是法線。
7. 輕觸核取記號。

Create a plane a specified distance from another plane using a plane and a distance value. You are able to offset from a planar face or from another plane or Mate connector (implicit or explicit).

選擇要於其上建立新平面的圖元，然後指定距離。

Create a plane that passes through a point, parallel to a plane, using a plane and a point (or Mate connector, implicit or explicit).

選擇新平面要與其保持平行的平面，以及新平面要穿過的點。

使用一條直線與一個角度值來建立以一個角度穿過直線的平面。

選擇平面要穿過的直線，然後指定平面的角度。選擇額外的點、平面、或軸來指定角度開始量測處。

使用一個直的軸 (直線線段或定義軸 (圓、弧、圓柱面、旋轉面等) 的任何項目) 與一個點來建立穿過點垂直於直線的一個平面。點會是平面的原點，而軸或直線是平面的法線。

選擇平面要穿過的直線，以及平面要與其垂直的點。

如上方圖片所示，平面是垂直於 Right 平面上草圖的角落點，且穿過所選的直線。

使用三個點來建立穿過這三個點的平面。

選擇平面穿過的三個點。

如下方圖片所示，平面會穿過全部三個點：

在其他兩個平面的相交處建立一個平面。

Select two planes for the new plane to intersect or a planar face and vertex or Mate connector (implicit or explicit).

建立一個穿過點垂直於曲線的曲線-相切點平面。使用一個定義平面法線的曲線 (或邊線) 與一個定義平面原點的點。平面的法線是與曲線相切的。

選擇平面要與其垂直的曲線，然後選擇一個點來定義平面的原點。

建立一個與圓柱面相切的平面。選擇要與所建立平面相切的圓柱面，然後選擇一個點 (與相切平面共平面) 或一個平面 (與相切平面平行)。

1. 輕觸平面工具。





2. 選擇要於其上建立新平面的圖元。
3. Select a plane type (see the subsections below for more information on each type).

Onshape 會記住對平面類型的選擇，在後續的操作中打開對話方塊時即會是之前所做的選擇。

4. 指定距離或角度 (取決於您選取的平面類型)。
5. 選擇性地切換來轉至相反的方向。
6. 選擇性地切換「反轉法線」來將平面的法線調整至相反的方向。您可以查看圖形區域中平面的名稱來了解那個方向是法線。
7. 輕觸核取記號。

Create a plane a specified distance from another plane using a plane (or Mate connector, implicit or explicit) and a distance value. You are able to offset from a planar face or from another plane.

選擇要於其上建立新平面的圖元，然後指定距離。

Create a plane that passes through a point, parallel to a plane, using a plane and a point (or Mate connector, implicit or explicit).

選擇新平面要與其保持平行的平面，以及新平面要穿過的點。

使用一條直線與一個角度值來建立以一個角度穿過直線的平面。

選擇平面要穿過的直線並指定平面的角度。

使用一個直的軸 (直線線段或定義軸 (圓、弧、圓柱面、旋轉面等) 的任何項目) 與一個點 (或頂點) 來建立穿過點垂直於直線的一個平面。點會是平面的原點，而軸或直線是平面的法線。

選擇平面要穿過的直線，以及平面要與其垂直的點。

如上方圖片所示，平面是垂直於 Right 平面上草圖的角落點，且穿過所選的直線。

使用三個點來建立穿過這三個點的平面。

選擇平面穿過的三個點。

如下方圖片所示，平面會穿過全部三個點：

在其他兩個平面的相交處建立一個平面。

選擇兩個平面來以相交建立新平面。

建立一個穿過點垂直於曲線的曲線-相切點平面。使用一個定義平面法線的曲線 (或邊線) 與一個定義平面原點的點 (或頂點)。平面的法線是與曲線相切的。

選擇平面要與其垂直的曲線，然後選擇一個點 (或頂點) 來定義平面的原點。

建立一個與圓柱面相切的平面。選擇要與所建立平面相切的圓柱面，然後選擇一個點 (與相切平面共平面) 或一個平面 (與相切平面平行)。
