定義起點、終點和控制點以及一個 rho 值來繪製橢圓、拋物線或雙曲線。

「圓錐線」草圖工具可讓您定義起點、終點和控制點以及一個 rho 值來繪製橢圓、拋物線或雙曲線。

在特徵工具列上按一下「草圖」特徵來建立一個新的草圖。在圖形區域中選擇一個平面。

按一下草圖工具列中的「圓錐線」草圖工具。在圖形區域中按一下來放置起點。在圖形區域中按一下第二個位置來放置終點。按一下第三個控至點來決定圓錐線的形狀。系統會開啟 rho 尺寸方塊。輸入一個大於 0 但小於 1 的值。0.5 的值會產生一個拋物線。大於 0.5 會產生雙曲線。小於 0.5 會產生一個橢圓。

按下您鍵盤上的 Enter 鍵來完成圓錐草圖幾何。

步驟

  1. Click Conic Feature Icon.
  2. 按一下來標出起點。
  3. Click to indicate an end point.
    1. Optionally, immediately after the conic is created, input a numerical value (or type "=#" to input a variable) for the rho value and press enter. This dimensions the conic without having to use the dimension tool.

    4. 若要在繪製幾何之後將變數輸入至尺寸欄位中，並不需要有等號 (=)。輸入 "#" 並輸入變數。

  4. 按一下來標出控制點。
  5. If a rho value was not input during step 3a above, the rho dimension field automatically opens. Enter a rho value.

    For example, various rho values yield different shapes:

  • 大於 0.5 會產生雙曲線的形狀
  • 0.5 會產生拋物線的形狀
  • 小於 0.5 會產生一個橢圓的形狀

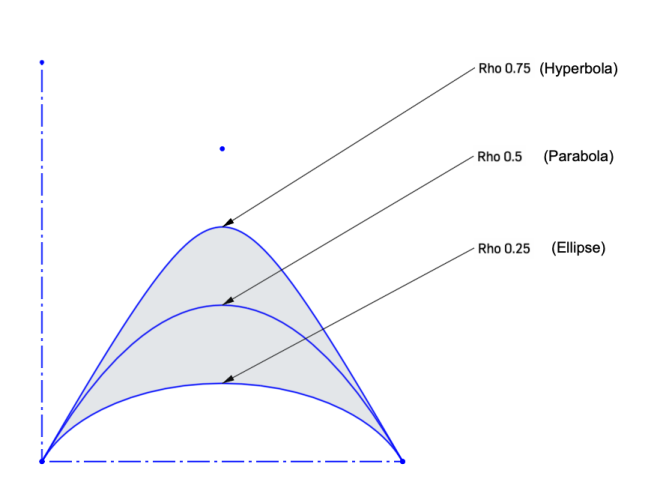

顯示不同 Rho 值的範例
