連接分析
在草圖、Part Studio 中提供此功能
「連接分析」評估或報告草圖或 Part Studio.中曲線與曲面間的連接。選擇兩條曲線、面、或兩者的任意組合來分析連接是否滿足 G0、G1、G2、和/或 G3 連續性的要求。系統不會分析有多個連接的端點。
步驟
-
在 Part Studio 中按一下介面右下角的「顯示分析工具」圖示 (
) 。 -
從功能表中選擇 [連接分析] 來開啟連接分析對話方塊：
-
選擇要分析的曲線或曲面。在選擇之後對話方塊會自動顯示結果，且在圖形區域中會有色彩對應的指標：

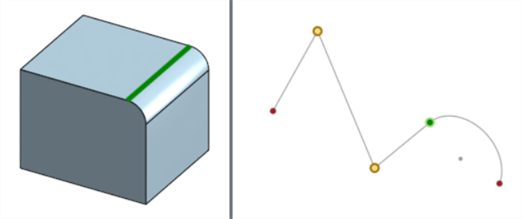

曲面分析顯示了兩個所選面之間沿邊線的連續性 (下圖左側所示)。曲線分析顯示兩條所選曲線在連接點上的連續性 (下圖右側所示)。 取決於其連續性，邊線與點會有不同的色彩代碼：

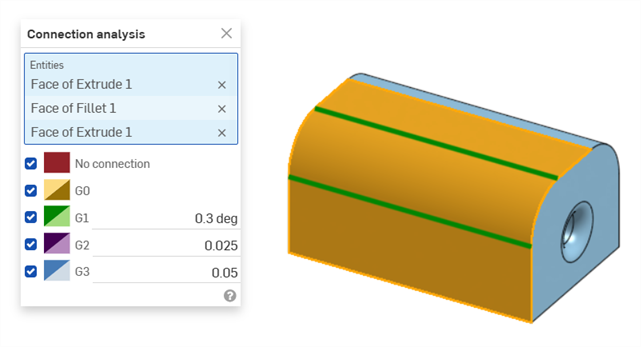

範例
-

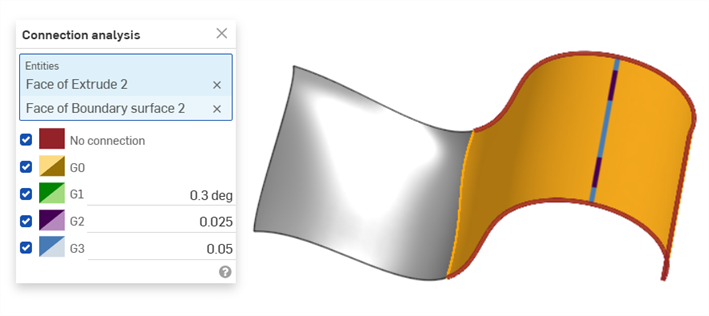

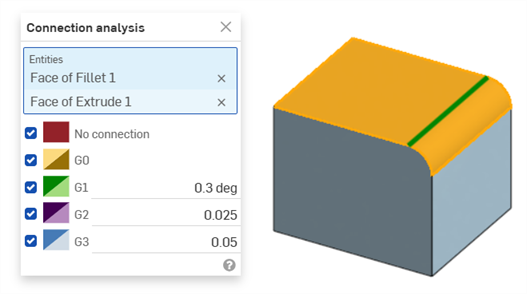

2 個面：
-

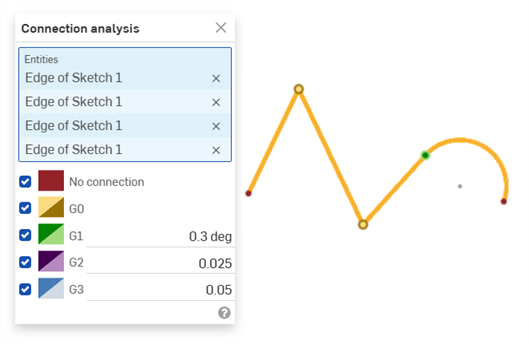

草圖曲線：
-

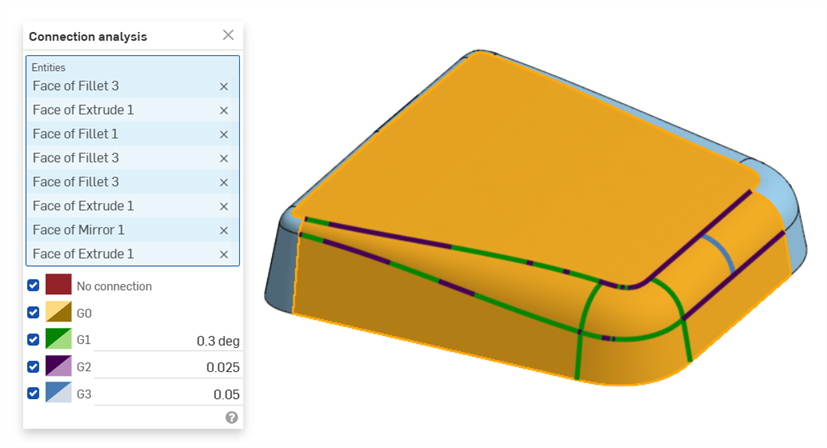

多個面：
-

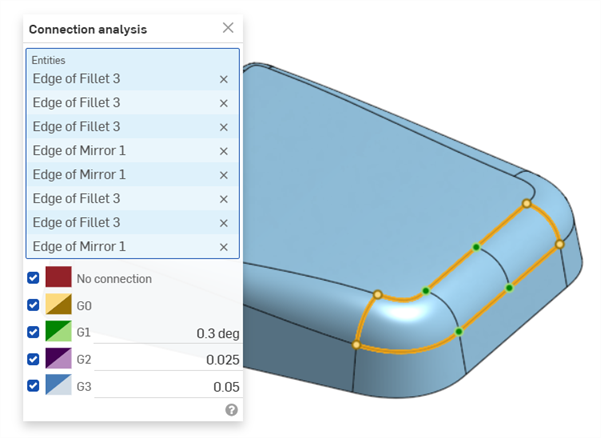

多條曲線：
-

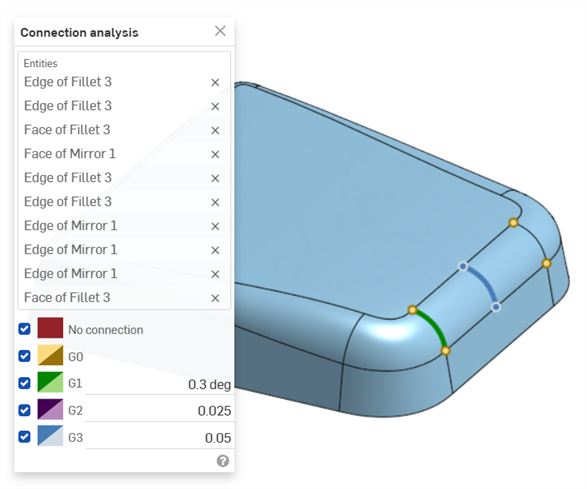

曲線與面：
