Available in: Render Studio

位在頁面底部的「Environments」資源庫包含各種標準的環境，可加入至 Part Studio,、組合件與零件的場景中做為背景。環境同時提供場景中的照明。

「Environments」資源庫

Search

使用「Search environments」欄位來縮小在資源庫中的環境搜尋結果。搜尋會僅找出在所選資料夾內的環境。例如，在上方圖片中選取了「Artificial light」這個資料夾。在「Search environments」欄位中輸入關鍵字，然後按下 Enter 鍵。搜尋會僅限於在「Artificial light」資料夾中的環境。

在字詞之間使用 "and"、"+"、與 "or" 運算子來進一步縮小搜尋範圍。

在篩選之後，結果會以縮圖清單顯示在「Environments」面板的右側。若要清除搜尋，刪除在「Search environments」欄位中的關鍵字，然後按下 Enter 鍵或按下清除欄位圖示 ()。

在水平與垂直資源庫檢視中切換

按一下面板右上角的 Show library in the right panel 圖示來在右側面板中顯示資源庫：

水平-垂直模式按鈕。

在右側面板中的「Environments」資源庫

按一下資源庫面板圖示 () 來關閉面板。再次點按即可開啟。

若要將資源庫放回到其預設的水平位置，按一下面板右上角的 Show library in the bottom panel 按鈕 (上圖中以紅色強調顯示i)。

隱藏/顯示資源庫

若要隱藏/顯示資源庫面板，請按一下面板右上角的展開/摺疊切換 ()。

檢視環境名稱

如果沒有顯示環境的整個名稱，請移動游標至名稱上暫留，工具提示會顯示完整的名稱：

環境工具提示

關於所有環境的完整清單，請參考 Render Studio 資源庫。

提示

  • If the Environment is not visible, remove the background. Click the Camera panel icon () and uncheck Background.

  • To hide an environment from the scene, click the Camera panel icon () and check Background. You can additionally select an alternate solid color or image to use for the background.

  • 如果在場景中沒有任何光源，和/或場景是全黑的，請將「Environment」面板中的「Lighting intensity」屬性設定為較高的。取決於環境建立者所採用的設定，這個值會有所不同。在大部分的情況中可嘗試 50,000 到 100,000 之間的值。

  • 「Environment」面板中的每個環境參數都會有一個相關的工具提示說明。將滑鼠移動至任何參數上暫留一秒即可查看工具提示。

  • 若要調整「Appearances/Environments」資源庫面板的高度，請將游標移動至面板邊緣暫留，當游標變為雙邊箭頭時，按一下並拖曳來重新調整面板的大小。

  • 設定一個環境背景來取代圖形區域的深色模式主題設定。

  • 當加入自訂環境時，請使用 HDRI 圖片以獲得最佳的品質。

加入環境：

  1. 在「環境」資源庫中選擇要加入至場景中的環境。

  2. 按右鍵並從環境選單中選擇 Apply lighting。這樣僅會將環境光源套用到 Part Studio 或組合件中 (背景仍保留於原處)。或是從環境選單中選擇 Apply lighting and background，這樣會移除背景並將光源及環境套用到場景中：

    套用光源環境選單

或者是拖曳環境並將其放置在場景的空白區域上。

提示

  • If only lighting is applied, to remove the background later, click the Camera panel icon () and uncheck Background. If the scene goes completely black, go into the Environment panel and increase the Dome > Lighting intensity value.

  • If lighting and background is applied, the next time a new environment is applied via the context menu, the Apply lighting option is unavailable. It is only available if a background color is first applied to the scene via the Camera panel () > Background menu.

當建立場景時會使用預設的環境 (Standard) 與背景 (白色)。如果已加入不同的環境，可執行下列的操作來回到這個預設：

  1. 選擇「Environments」資源庫，並確定您是在最上方的「Environments」資料夾上。

  2. 在「Search environments」欄位中輸入 Standard，然後按下 Enter。

  3. 在「Standard」縮圖上按右鍵，然後選擇 Apply lighting and background (或將環境拖放至場景的背景幕上，而不是在像是零件等的場景圖元上)：

還原回預設環境

系統會使用來自環境的背景色彩。若要選擇性地還原回原始的白色背景：

  1. Click the Camera panel icon () and check Background.

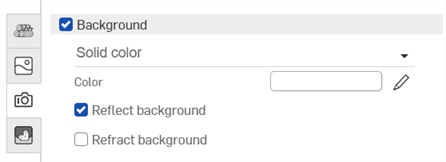

  2. By default, the color swatch is white (shown in the first image below). If the color is different, click the Edit color icon () to open the color palette (shown in the second image below). Enter a hex value of #FFFFFF for white (or select the color of your choice):

    Camera panel: Background Camera panel: Background color selection

加入自訂的環境到場景中：

  1. To apply both the lighting and background of the custom image to your scene, click the Camera panel icon () and uncheck Background. Then follow the remaining steps below. If this step is not performed first, only the lighting from the custom environment image is applied to the scene.

  2. 開啟「Environment」面板 ()。

  3. 在對話方塊中核取「 Custom image」：

    啟用 Custom image

  4. 「選擇影像」對話方塊開啟，您可於其中選擇一個影像檔案 (.hdr 或 .exr)。執行下列操作之一：

    「選擇影像」對話方塊

    1. 從「目前文件」中選擇一個影像

    2. 按一下其他文件來找出在另一個 Onshape 文件中影像

    3. 按一下對話方塊底部的匯入連結來從您電腦中找出一個影像。選擇之後按一下開啟按鈕：

      從您電腦選擇一個環境影像

      當通知顯示上傳完成時，您還不會在「選擇影像」對話方塊中看到影像。這是因為 Render Studio 場景是匯入時零件、Part Studio 或組合件的快照，而這個影像是匯入之後才帶入至 Onshape 文件中的，因此現在需要一個新的版本才能更新場景。在「選擇影像」對話方塊中按一下在 [Document name] 中建立一個版本的連結：

      從「選擇影像」對話方塊中建立一個版本

    5. 如果您在「選擇影像」對話方塊中沒有看到建立版本的連結，請按一下文件面板中的「建立版本」按鈕 () 來開啟建立版本對話方塊。請建立新版本，然後關閉並重新開啟「選擇影像」對話方塊。現在即可使用匯入的影像。

    關於上傳檔案的詳細資訊，請參考匯入檔案。

  5. 在「選擇影像」對話方塊中，點按影像以選取並將其載入至場景中：

    加入自訂環境影像

  6. 如果場景太暗或太黑，請將「Environment」面板中的「Lighting intensity」值增加到 15,000-20,000 之間或更高。這主要是取決於所用的影像而定。

    調整光源

提示：

  • 儘管可以使用 .jpg 或 .png 檔案，但為獲得最佳效果，請使用 HDRI 影像 (.hdr 或 .exr)。

  • 關於免費環境的集錦，請造訪 https://polyhaven.com/hdris。

某些環境使用地點和時間來設定太陽的位置以做為光源，這樣會影響場景的光源以及背景。例如：

  1. 選擇「Environments」資源庫，並確定您是在最上方的「Environments」資料夾上。

  2. 在「Search environments」欄位中輸入 Preetham，然後按下 Enter。

  3. 在「Preetham」縮圖上按右鍵，然後選擇 Apply lighting and background (或將環境拖放至場景的背景幕上，而不是在像是零件等的場景圖元上)：

    套用 Preetham 環境

  4. 在「Environment」面板中，場景的位置和時間設定是位在底部「Daylight」部分的下方：

    Daylight 環境設定

  5. 選擇「City」：New York，「Date」：07/01/2021，「Time」：9:00 AM 與「Timezone」：UTC-05:00。會對應所選地點與時間來呈現的太陽與陰影：

    地點與時間範例 1

  6. Switching to a new time on the same day, for example 4:30 PM, shows a sunset view, with lighting and shadows aligned to match:

    地點與時間範例 2

詳細資訊請參考 Render Studio 範例與資源。
