在 Part Studio 中提供此功能

建立、加入至、從中減去、或相交零件與曲面 (藉由掃出草圖區域、平坦面、直線或沿路徑曲線)、或是薄化零件 (藉由掃出草圖區域、平坦面、直線或沿路徑曲線)。加入選用的輪廓控制 (藉由方位、鎖住面、或鎖住方向)，扭曲 (藉由轉圈、角度、或螺距) 以及縮放。

「掃掠」特徵沿一路徑掃出輪廓以建立掃出實體、曲面、或薄件實體。

若要建立掃掠，同時需要一個路徑與一個輪廓。

路徑可由一或多個草圖圖元、一整個草圖、一條曲線、或模型邊線來組成。

輪廓可以是封閉或開放的。使用封閉的輪廓草圖或零件面來建立實體掃掠。

當使用開放的輪廓時，您可以掃出一個曲面或薄件實體。對於薄件實體，「厚度 1」與「厚度 2」定義在兩方向上的厚度。再者，核取「中間面 」來以對稱的厚度值來取代 2 個各別的厚度值，並將繪製的輪廓保持於薄件掃掠的中心。

您也可以使用「薄件」選項來掃出一個封閉的輪廓。結果會是中空的掃出實體。

若要建立一個掃出曲面，選擇曲面的選項，然後選擇封閉或開放的草圖來做為掃掠輪廓。

此處建立一個 U 型螺栓來做為範例。

一開始先建立並完全限制草圖路徑。接著為要沿路徑掃描的輪廓建立草圖。

建立您輪廓草圖的最佳方式是選擇與路徑末端垂直的草圖平面。在這個範例中，路徑草圖結束在 Front 平面上，因此不需要建立一個建構平面。在其他的狀況中，建立一個垂直於您路徑尾端的曲線點建構平面可幫助對齊您的輪廓。

繪製掃掠輪廓。在這個 U 型螺栓的範例中，沿著路徑掃出一個圓。繪製一個圓並標註尺寸。

掃掠的另一個最佳做法是藉由定義「重合」或「貫穿」限制條件來將您的輪廓草圖限制到路徑草圖上。例如，在圓心與路徑草圖的終點間使用「重合」限制來限制這個草圖。

現在已完成了可建立掃掠的路徑與輪廓草圖。接受草圖並從工具列中選擇「掃掠」工具。選擇圓形草圖區域來做為輪廓，選擇 U 形草圖來做為路徑。

當選擇您的路徑時，您可以在您路徑的個別片段上按左鍵來一個一個選擇，或是在「特徵」清單中選擇來選取整個草圖。

如果輪廓草圖位於路徑的某處而不是路徑的末端，「掃掠」特徵會沿著所選路徑的整個長度在兩方向掃出輪廓。

  1. 按一下 「掃掠」特徵工具圖示 來開啟「掃掠」對話方塊：

    「掃掠」對話方塊中「實體」部分的螢幕擷取畫面

  2. 選擇「實體」建立類型。

    3. Onshape 會記住選取的項目 (實體、曲面或薄件)，在後續的操作中打開對話方塊時即會有之前選取的項目。

  3. 選擇「結果」操作類型：
    • 新建 - 建立新的實體
    • 加入 - 加入至現有的實體
    • 移除 - 從現有的實體中去除
    • 相交 - 保留兩 (或多個) 實體的相交
  4. 選擇要掃出的面和/或草圖區域。
  5. 按一下來啟動掃掠路徑的欄位。選擇草圖中的線段或曲線，或零件上的邊線。
  6. 選擇一個「輪廓控制」類型：
  • 無 - 沒有輪廓控制 (保持與整體平面的輪廓關係)。
  • 保持輪廓方位 - 維持沿著掃出路徑的輪廓關係。

    「掃掠」工具使用「保持輪廓方位」的範例

    上圖是「掃掠」選取「保持輪廓方位」的範例。

    「掃掠」工具不使用「保持輪廓方位」的範例

    上圖是「掃掠」不選取「保持輪廓方位」的範例。

  • 鎖定輪廓面 - 將掃掠的一或多個所選輪廓面鎖定位。

  • 鎖定輪廓方向 - 將掃掠的輪廓方向鎖定位 (選擇鎖定的方向)。

  1. 選擇性地選取「扭曲」核取方塊，然後從下拉清單中選擇一個「扭曲類型」：
    • 轉圈 - 可讓您指定在掃掠路徑結束前輪廓應做出的總旋轉次數。
    • 角度 - 可讓您指定在掃掠路徑結束時輪廓應旋轉的角度。
    • 螺距 - 可讓您指定輪廓線繞路徑完整旋轉一週的頻率。
  2. 選擇性地選取「縮放」核取方塊並輸入一個「縮放係數」。這樣可讓您在掃描結束時按比例變換掃掠輪廓的整體大小。
  3. 如果需要，選擇一個 [合併範圍] (或 [全部合併]) 來選擇要與新 (新增) 零件合併的零件。
  4. 按一下 接受核取記號圖示。

如果掃掠特徵參考了沿著掃掠路徑（而不是在末端）的面或草圖區域，則路徑會在輪廓平面與其接觸的地方斷裂，並且會在兩個方向上建立掃掠，長度為掃掠路徑的長度。

要獲得最佳的結果，輪廓與路徑應是相接觸的。

  1. 按一下 「掃掠」特徵工具圖示 來開啟「掃掠」對話方塊：

    「掃掠」對話方塊中「曲面」部分的螢幕擷取畫面

  2. 選擇「曲面」建立類型。

    3. Onshape 會記住選取的項目 (實體、曲面或薄件)，在後續的操作中打開對話方塊時即會有之前選取的項目。

  3. 選擇「結果」操作類型：
    • 新 - 建立新的曲面
    • 加入 - 加入至現有的曲面
  4. 選擇要掃出的邊線和草圖曲線。
  5. 按一下來啟動掃掠路徑的欄位。選擇草圖中的線段或曲線，或是邊線。
  6. 選擇一個「輪廓控制」類型：
  • 無 - 沒有輪廓控制 (保持與整體平面的輪廓關係)。
  • 保持輪廓方位 - 維持沿著掃出路徑的輪廓關係。

    • 「掃掠」工具使用「保持輪廓方位」的範例

    上圖是「掃掠」選取「保持輪廓方位」的範例。

    「掃掠」工具不使用「保持輪廓方位」的範例

    上圖是「掃掠」不選取「保持輪廓方位」的範例。

  • 鎖定輪廓面 - 將掃掠的一或多個所選輪廓面鎖定位。

  • 鎖定輪廓方向 - 將掃掠的輪廓方向鎖定位 (選擇鎖定的方向)。

  1. 選擇性地選取「扭曲」核取方塊，然後從下拉清單中選擇一個「扭曲類型」：
    • 轉圈 - 可讓您指定在掃掠路徑結束前輪廓應做出的總旋轉次數。
    • 角度 - 可讓您指定在掃掠路徑結束時輪廓應旋轉的角度。
    • 螺距 - 可讓您指定輪廓線繞路徑完整旋轉一週的頻率。
  2. 選擇性地選取「縮放」核取方塊並輸入一個「縮放係數」。這樣可讓您在掃描結束時按比例變換掃掠輪廓的整體大小。
  3. 如果需要，選擇一個 [合併範圍] (或 [全部合併]) 來選擇要與新 (新增) 零件合併的零件。
  4. 按一下 接受核取記號圖示。

如果掃掠特徵參考了沿著掃掠路徑（而不是在末端）的面或草圖區域，則路徑會在輪廓平面與其接觸的地方斷裂，並且會在兩個方向上建立掃掠，長度為掃掠路徑的長度。

要獲得最佳的結果，輪廓與路徑應是相接觸的。

  1. 按一下 「掃掠」特徵工具圖示 來開啟「掃掠」對話方塊：

    「掃掠」對話方塊中「曲面」部分的螢幕擷取畫面

  2. 選擇薄件建立類型。

    「掃掠」對話方塊中「實體」部分的螢幕擷取畫面

    3. Onshape 會記住選取的項目 (實體、曲面或薄件)，在後續的操作中打開對話方塊時即會有之前選取的項目。

  3. 選擇「結果」操作類型：
    • 新建 - 建立一個新的薄件掃掠
    • 加入- 加入至現有的實體
    • 移除- 從現有的實體中去除
    • 相交- 保留兩 (或多個) 實體的相交
  4. 選擇面、單一線、草圖區域、和/或草圖輪廓來掃掠。
  5. 執行下列操作之一：
    • 若要建立有對稱厚度的掃掠，請核取中間面選項，然後輸入厚度值。
    • 若要指定個別的壁厚，請取消核取中間面選項，然後輸入厚度 1壁值與厚度 2壁值。按一下反轉壁箭頭來將「厚度 1」 與「厚度 2」反向。
  6. 按一下來啟動掃掠路徑的欄位。選擇草圖中的線段或曲線，或零件上的邊線。
  7. 選擇一個「輪廓控制」類型：
    • 無 - 沒有輪廓控制 (保持與整體平面的輪廓關係)。
    • 保持輪廓方位 - 維持沿著掃出路徑的輪廓關係。

      • 「掃掠」工具使用「保持輪廓方位」的範例

      上圖是「掃掠」選取「保持輪廓方位」的範例。

      「掃掠」工具不使用「保持輪廓方位」的範例

      上圖是「掃掠」不選取「保持輪廓方位」的範例。

    • 鎖定輪廓面 - 將掃掠的一或多個所選輪廓面鎖住定位。

    • 鎖定輪廓方向 - 將掃掠的輪廓方向鎖住定位 (選擇鎖定的方向)。

  8. 選擇性地選取「扭曲」核取方塊，然後從下拉清單中選擇一個「扭曲類型」：
    • 轉圈 - 可讓您指定在掃掠路徑結束前輪廓應做出的總旋轉次數。
    • 角度 - 可讓您指定在掃掠路徑結束時輪廓應旋轉的角度。
    • 螺距 - 可讓您指定輪廓線繞路徑完整旋轉一週的頻率。
  9. 選擇性地選取「縮放」核取方塊並輸入一個「縮放係數」。這樣可讓您在掃描結束時按比例變換掃掠輪廓的整體大小。
  10. 核取修剪尾端選項在掃掠路徑的端點開始和終止掃掠。取消核取會建立與掃掠路徑相切的端面。

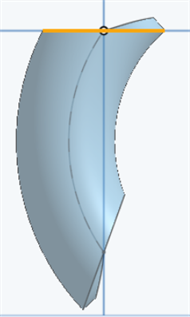

    薄件掃掠中取消核取「修剪尾端」的範例薄件掃掠中取消核取「修剪尾端」

    掃掠中取消核取「修剪尾端」選項的範例。

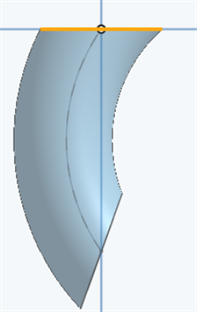

    薄件掃掠中核取了「修剪尾端」的範例薄件掃掠中核取了「修剪尾端」

    掃掠中核取「修剪尾端」選項的範例。

  11. 如果需要，選擇一個合併範圍 (或全部合併) 來選擇要與新 (新增) 零件合併的零件。
  12. 按一下 接受核取記號圖示。

    建立新材料進而產生新零件的範例

如果掃掠特徵參考了沿著掃掠路徑（不是在末端）的面或草圖區域，則路徑會在輪廓平面接觸的地方被打斷，並且會在兩個方向上建立掃掠，長度為掃掠路徑的長度。

要獲得最佳的結果，輪廓與路徑應是相接觸的。

新建 - 建立造成新零件的新材料：

建立新材料進而產生新零件的範例 建立新材料進而產生新零件的範例

加入 - 將材料加入至現有材料中：

將新材料加入至現有材料中的範例

當加入材料時，您可以選擇將材料與其幾何接觸或相交的零件合併：

  • 如果幾何僅與一個零件接觸或相交，則自動會將該零件加入至合併的範圍中。
  • 如果多個零件與幾何接觸或相交，則有模糊的情況產生，您必須選擇要合併的零件 (合併範圍)。
  • 一個選擇多個接觸或相交零件的捷徑是核取全部合併來將接觸或相交的零件加入至合併範圍中。

如果布林運算是設定為「加入」、「移除」、或「相交」，且在合併範圍內沒有設定任何項目，則特徵會有錯誤。對於「新」的選項，因為不會對結果進行布林運算，所以不提供合併範圍。

從現有材料中移除材料，不適用於曲面。

從現有材料中移除材料的範例

僅留下幾何相交處的材料；無法在曲面中使用。

僅留下幾何相交處材料的範例

可在零件與曲面上使用「合併範圍」，讓您選擇要與新建立零件或曲面合併的特定零件或曲面。根據預設已選取了「全部合併」。您可以取消核取該方塊來存取「合併範圍」的欄位，然後選擇要合併的零件或曲面。曲面必須與曲面合併，零件則須與零件合併。

「合併範圍」的範例 「合併範圍」欄位 「合併範圍」結果的範例

合併範圍：全部合併

合併與新零件相交的所有零件：

合併範圍的範例：全部合併

合併範圍：特定零件

選擇要合併的特定零件：

「合併範圍」的範例：特定零件
