鑽孔/螺紋標註

建立鑽孔或螺紋標註：

1. 按一下 。
2. 選擇是鑽孔特徵一部分的圓，或是外螺紋特徵一部分的螺紋。

3. 拖曳來放置標註。

   如果選取的項目是鑽孔特徵的一部分，系統會自動套用來自該特徵的精度、公差、擬合類別公差與軸類別公差值。若要覆寫這些值，請見下方「編輯標註」的部分。

導線包括一個可沿水平線段移動的節點。

您可以將多重導線加入到更多的鑽孔中，只要鑽孔有同樣的大小即可：

1. 在標註上按右鍵，然後選取 [加入導線]。
2. 在另一個鑽孔上按一下。
3. 根據需要重複這些步驟將導線加入至更多相同大小的鑽孔中。

在移動滑鼠來放置標註的操作中，您會在游標經過靠近其他圖元時，看到紅色細虛線的出現 (如下圖中藍色箭頭朝右所指)。這些是您可以用來對齊尺寸的推斷線；當您看到虛線與尺寸對齊時只要按一下即可。

您可以在放置標註之後編輯它：在標註上連按兩下來開啟面板：

使用面板來編輯這些特性，像是：

• 文字上方 - 輸入出現在尺寸值上方的文字或符號。
• 字首文字 - 輸入以字首出現在尺寸值前的文字。

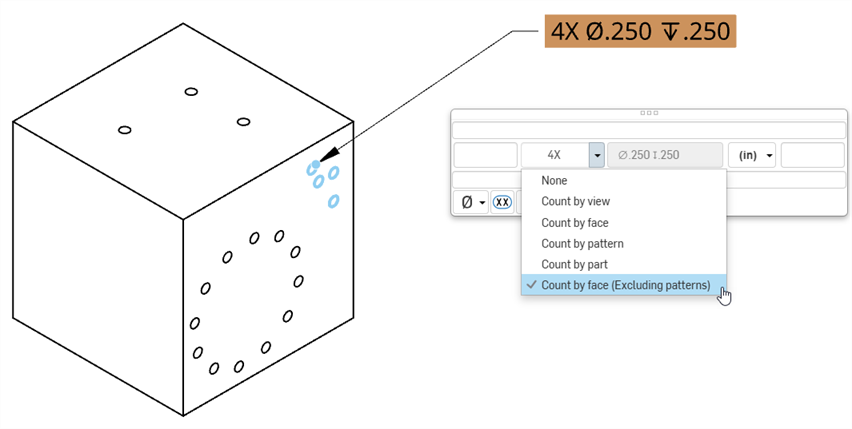

• 計數類型 - 使用下拉清單來選擇標註的計數類型：



  如果將標註放置在屬於複製排列一部分的鑽孔上，會無法使用「根據面計數」(排除複製排列) 選項。

• 單位 - 選擇您要使用的單位。會在下拉標籤中顯示目前所選的單位。
• 字尾文字 - 輸入要顯示在尺寸值後面的文字。
• 文字下方 - 輸入要在尺寸值下方顯示的文字或符號。

• 符號下拉清單 - 從下拉清單中選擇要插入的符號。

• 檢查尺寸 - 切換來加入或移除尺寸周圍的橢圓邊框，這是用來表示是否是檢查尺寸。
• 單一尺寸或雙重尺寸選擇 - 雙重尺寸可能是上/下或並排的。

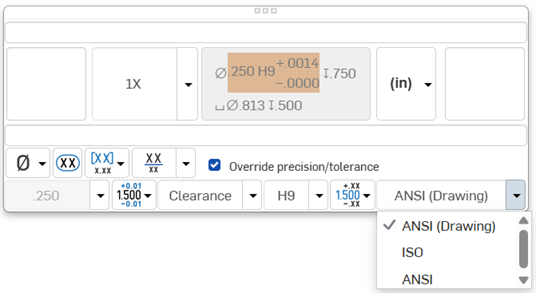

• You can set precision and tolerance precision per parameter by checking the Override precision/tolerance box:



  Use the menus to select a new precision and/or tolerance for the selected hole/thread or collection of holes created by the feature.
  • 精度 - 選擇單位精度的深度 (零到小數點後 8 位)。
  • 公差 - 選擇「無」、「對稱」、「偏差」、「限制」、「基本」、「MIN」、「MAX」、「配合」、「以公差配合」、或「配合 (僅限公差)」。
    • 設定上限與下限公差 (適用於「對稱」、「偏差」、「限制」)

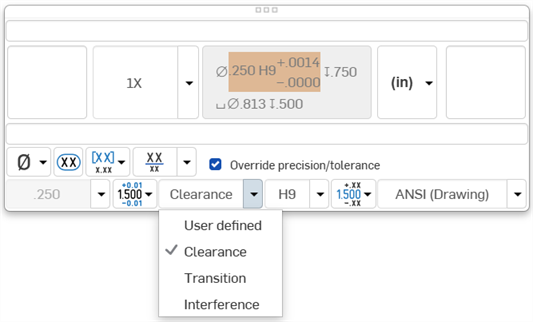

    • 從下拉清單中選擇「擬合類型」(適用於「配合」、「配合與公差」與「配合 [僅顯示公差]」)。選擇「使用者定義」、「餘隙」、「轉換」或「干涉」。

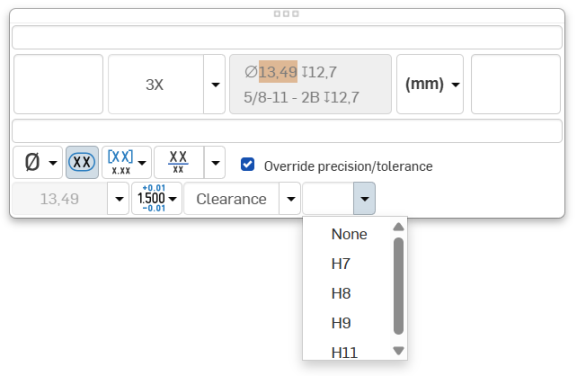

    • 從下拉清單中選擇「鑽孔等級」(適用於「配合」、「配合與公差」與「配合 [僅顯示公差]」)。選擇「無」，或選擇其他任何「鑽孔等級」選項，這些選項會根據鑽孔/螺紋標註的其他參數而有所不同。



    • 設定「配合公差」單位的精度深度，可以從 0 到小數點後 8 位 (適用於「以公差配合」或「配合 [僅限公差]」)



    • 設定軸等級的顯示情形 (適用於「配合」與「以公差配合」的選項)：
      • 根據預設，會在工程圖的鑽孔標註與鑽孔表格中隱藏軸配合等級的資訊。
      • 按一下「切換軸等級顯示情形」按鈕來在顯示狀態間切換。
      • 按一下「切換軸類別的顯示情形」下拉清單來選擇一個顯示狀態。

下方的圖片呈現一個 ANSI 錐形管螺絲攻孔工程圖：

螺絲攻與錐形管螺絲供鑽孔的螺紋在 ANSI 工程圖上會以虛線顯示，在 ISO 工程圖上會有適當的 3/4 輪廓線。下方所示的是一個 ANSI 工程圖：

當零件遮住部分螺紋時，不會顯示被遮住的螺紋，如下圖所示：

對於螺紋鑽孔，螺紋刀具從工件拉出的表現方式是從外部與內部螺紋延伸到圓柱邊的 45 度錐形過渡 (下圖中以紅色輪廓線框出)：

顯示/隱藏螺紋線：

1. 在視圖上按右鍵。
2. 選擇顯示/隱藏螺紋 (切換螺紋線的開啟與關閉)。

下方圖片顯示一個 3/4inch ANSI 標準螺栓上的螺紋，每英吋有 10 個螺紋：

使用「外螺紋」特徵套用倒角的螺栓，在工程視圖中有代表螺紋的虛線：

使用「外螺紋」特徵套用底切的螺栓，在工程視圖中同時顯示底切與虛螺紋線：

設定標註樣式：

1. 點按您要設定樣式的標註，然後按一下頁面右側的樣式面板圖示：



2. 這樣會開啟「樣式」面板，可於其中編輯標註的字型、文字高度、色彩、箭頭、與文字調整：
