通过放置临时构造椭圆，然后沿构造椭圆边放置两个点来绘制椭圆弧草图。

步骤

1. 在草图工具栏上单击“椭圆弧”草图工具。
2. 单击以放置构造椭圆的中心点。
3. 向外拖动并单击以放置构造椭圆的主轴半径。这样轴直径在中心点两侧是等距的。

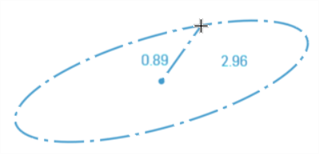

4. 拖动以调整构造椭圆的副轴半径，然后单击所需位置以放置椭圆弧的起点。

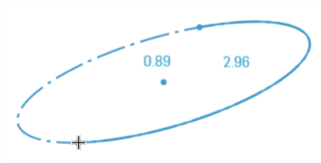

5. 沿着构造椭圆的边拖动（如第一张图所示）。单击以放置椭圆弧的端点（如第二张图所示）。构造椭圆已被移除（删除），椭圆弧已创建。

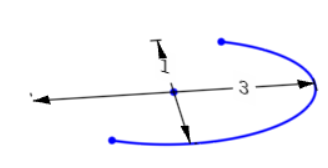

6. 或者，在创建椭圆弧后，立即输入主轴直径的数值并按 Enter 键，然后输入副轴直径的数值并按 Enter 键。这样无需使用尺寸工具即可标注圆弧尺寸。



提示

• 您可以捕捉圆弧的起点和端点至构造椭圆的长轴点或短轴点，或至象限点。创建圆弧时，只需将鼠标悬停在其中一个轴点或象限点上，然后在出现黄色推断线时单击即可。



任意一个轴既可以是长轴也可以是短轴，具体取决于构建的哪个轴较长（即为长轴），哪个轴较短（即为短轴）。

---
