将曲线修剪到第一个交点或有界几何图元。如果未找到交点或有界几何图元，则删除整条曲线。

快捷键：m

本视频演示如何使用修剪工具。您可以将曲线修剪到第一个交点或界限几何。如果未找到相交或界限几何，则会删除整条曲线。在此示例中，我们有两个矩形，但是我们要创建从这两个矩形创建单个形状，因此从工具栏中选择修剪工具，然后单击要删除的图元。现在，您已拥有新形状。您还可以创建在所需位置与该形状相交的直线，以便修剪掉形状的其他区域。选择修剪工具，现在可以修剪其他图元以创建自定义形状。

步骤

  1. 单击 修剪工具图标。
  2. 单击要修剪掉的图元。

    选择要修剪的线

也可以单击并拖动多个图元来加以修剪：

拖动以选择要修剪的线

也可以删除任何独立草图点：

删除独立草图点

将曲线修剪到第一个交点或界限几何。如果未找到交点或界限几何，则删除整条曲线。

步骤

  1. 轻按以选择一条要修剪的曲线段。
  2. 继续轻按以选择要修剪的更多曲线段。

如果选择一个带有相交几何图元的曲线段，则修剪工具仅修剪到相交几何图元。如果选择一个没有相交几何图元的曲线段，则修剪工具将完全删除该曲线段。

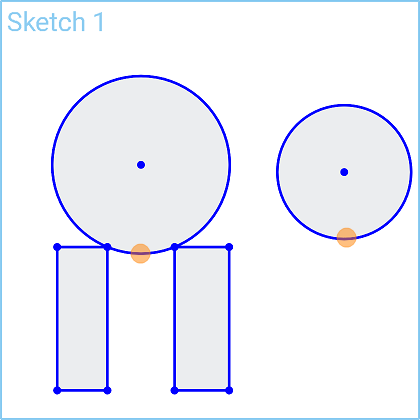

使用“修剪”工具且在应用修剪之前的示例

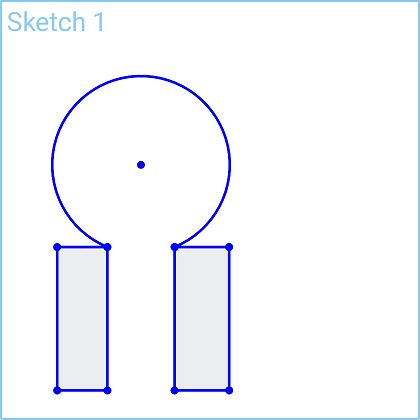

使用“修剪”工具且在应用修剪之后的示例

将曲线修剪到第一个交点或界限几何。如果未找到交点或界限几何，则删除整条曲线。

步骤

  1. 轻按以选择一条要修剪的曲线段。
  2. 继续轻按以选择要修剪的更多曲线段。

如果选择一个带有相交几何图元的曲线段，则修剪工具仅修剪到相交几何图元。如果选择一个没有相交几何图元的曲线段，则修剪工具将完全删除该曲线段。

使用“修剪”工具且在应用修剪之前的示例

使用“修剪”工具且在应用修剪之后的示例
