将开放或闭合草图曲线分割成多段。开放曲线需要一个或更多用于分割的点，闭合曲线需要两个或更多个点。

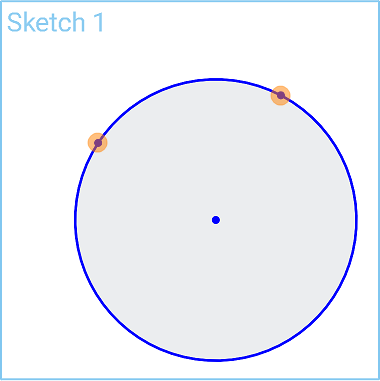

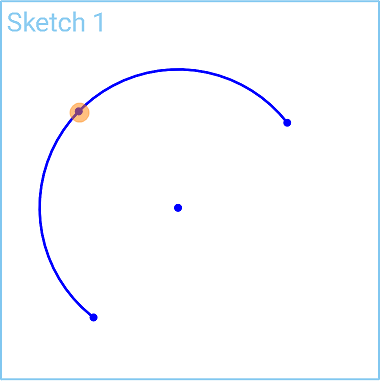

草图分割工具可以将开放或闭合草图曲线分割为多条线段。开放曲线需要一个或多个用于分割的点。闭合曲线则需要两个或更多个点。例如，从草图工具栏中选择分割工具，单击圆上的点，然后单击圆上的另一个点。现在，您已拥有圆的两条线段。然后，可以使用修剪工具修剪此线段，随后得到一个开放圆弧。要添加另一个分割，请选择分割工具，在本例中，由于是开放圆弧，因此只需一个点即可将其分割为两条不同的线段。

步骤

  1. 单击 草图分割工具图标。
  2. 单击要分割的草图曲线，沿曲线单击一个或多个位置。

提示

  • 要分割开放曲线，应单击一个或多个点。
  • 要分割闭合曲线，应单击两个或更多个点。

将开放或闭合草图曲线分割成多段。开放曲线需要一个或更多用于分割的点，闭合曲线需要两个或更多个点。

步骤

  1. 轻按 草图分割工具图标 以放置要使用其进行分割的点。
  2. 如果需要（如果分割的是闭合曲线），请轻按以再设置一个用于分割的点。

分割开放曲线

在开放曲线上使用分割图元工具的示例

分割闭合曲线

在闭合曲线上使用分割图元工具的示例

将开放或闭合草图曲线分割成多段。开放曲线需要一个或更多用于分割的点，闭合曲线需要两个或更多个点。

步骤

  1. 轻按 草图分割工具图标 以放置要使用其进行分割的点。
  2. 如果需要（如果分割的是闭合曲线），请轻按以再设置一个用于分割的点。

分割开放曲线

使用“分割图元”工具分割开放曲线的示例

分割闭合曲线

使用“分割图元”工具分割闭合曲线的示例
